Автоматизация технологических процессов и объектов

2. При заданном “ведущем” расходе кроме АСР соотношения применяют и АСР “ведущего” расхода (рис. 3.7,в). При такой схеме в случае изменения задания по расходу G1 автоматически изменится и расход G2 (в заданном соотношении с G1).

3. АСР соотношения расходов является внутренним контуром в каскадной системе регулирования третьего технологического параметра g (например, температуры в аппарате).

При этом заданный коэффициент соотношения устанавливается внешним регулятором в зависимости от этого параметра, так что G2 = g(y) G1 (рис. 3.7,г).

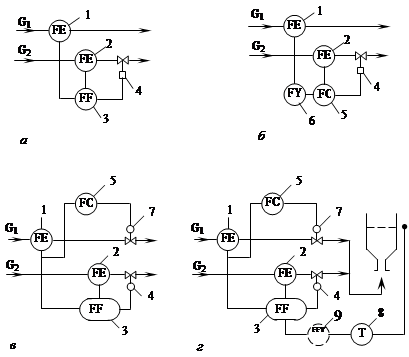

Рис. 3.7 Схемы регулирования соотношения расходов:

а, б – при незаданной общей нагрузке; в – при заданной общей нагрузке; г – при заданной общей нагрузке и коррекции коэффициента соотношения по третьему параметру; 1,2 – измерители расхода;3- регулятор соотношения; 4,7 – регулирующие клапаны;

5 – регулятор расхода; 6 – реле соотношения; 8 – регулятор температуры; 9 – устройство ограничения

Лекция №6. Регулирование уровня

Уровень является косвенным показателем гидродинамического равновесия в аппарате. Постоянство уровня свидетельствует о соблюдении материального баланса, когда приток жидкости равен стоку, и скорость изменения уровня равна нулю. Следует отметить, что “приток” и “сток” здесь являются обобщенными понятиями. В простейшем случае, когда в аппарате не происходят фазовые превращения (сборники, промежуточные ёмкости, жидкофазные реакторы), приток равен расходу жидкости, подаваемой в аппарат, а сток – расходу жидкости, отводимой из аппарата. В более сложных процессах, сопровождающихся изменением фазового состояния веществ, уровень является характеристикой не только гидравлических, но и тепловых и массообменных процессов, а приток и сток учитывают фазовые превращения веществ. Такие процессы протекают в испарителях, конденсаторах, выпарных установках, ректификационных колоннах и т.п.

В общем случае изменение уровня описывается уравнением вида

, (3.11)

где S – площадь горизонтального (свободного) сечения аппарата; GВХ, GВЫХ - раcходы жидкости на входе в аппарат и выходе из него; GОБ - количество жидкости, образующейся (или расходуемой) в аппарате в единицу времени.

В зависимости от требуемой точности поддержания уровня применяют один из следующих двух способов регулирования:

1) позиционное регулирование, при котором уровень в аппарате поддерживается в заданных, достаточно широких пределах: LНLLВ. Такие системы регулирования устанавливают на сборниках жидкости или промежуточных емкостях (рис. 3.8). При достижении предельного значения уровня происходит автоматическое переключение потока на запасную ёмкость.

1-насос; 2- аппарат; 3- сигнализатор уровня;

4 – регулятор уровня; 5, 6 - регулирующие клапаны

2) непрерывное регулирование, при котором обеспечивается стабилизация уровня на заданном значении, т.е. L = L0.

При отсутствии фазовых превращений в аппарате уровень в нём регулируют одним из трёх способов:

изменением расхода жидкости на входе в аппарат (регулирование “на притоке”, рис. 3.9, а);

изменением расхода жидкости на выходе из аппарата (регулирование “на стоке”, рис. 3.9,б);

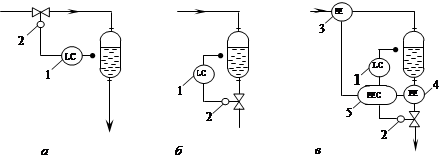

Рис. 3.9. Схемы непрерывного регулирования уровня:

а - регулирование “на притоке”; б – регулирование “на стоке”;в – каскадная АСР; 1 – регулятор уровня; 2 – регулирующий клапан; 3,4 – измерители расхода; 5 – регулятор соотношения.

Отключение корректирующего контура может привести к накоплению ошибки при регулировании уровня, так как вследствие неизбежных погрешностей в настройке регулятора соотношения расхода жидкости на входе и выходе аппарата не будут точно равны друг другу и вследствие интегрирующих свойств объекта уровень в аппарате будет непрерывно нарастать (или убывать).

В случае, когда гидродинамические процессы в аппарате сопровождаются фазовыми превращениями, можно регулировать уровень изменением подачи теплоносителя (или хладоагента), как это показано на рис. 3.10. В таких аппаратах уровень взаимосвязан с другими параметрами (например, давлением), поэтому выбор способа регулирования уровня в каждом конкретном случае должен выполняться с учётом остальных контуров регулирования.

Особое место в системах регулирования уровня занимают АСР уровня в аппаратах с кипящим (псевдожиженным) слоем зернистого материала. Устойчивое поддержание уровня кипящего слоя возможно в достаточно узких пределах соотношения расхода газа и массы слоя. При значительных колебаниях расхода газа (или расхода зернистого материала) наступает режим уноса слоя или его оседания. Поэтому к точности регулирования уровня кипящего слоя предъявляют особенно высокие требования. В качестве регулирующих воздействий используют расход зернистого материала на входе или выходе аппарата (рис. 3.11, а) или расход газа на ожижение слоя (рис. 3.11, б).

Рис. 3.11. Регулирование уровня кипящего слоя:

а – отводом зернистого материала; б – изменением расхода газа;

1- аппарат с кипящем слоем; 2 – регулятор уровня;

3 – регулирующий орган

Лекция №7. Регулирование давления

Давление является показателем соотношения расходов газовой фазы на входе в аппарат и выходе из него. Постоянство давления свидетельствует о соблюдении материального баланса по газовой фазе. Обычно давление (или разрежение) в технологической установке стабилизируют в каком-либо одном аппарате, а по всей системе оно устанавливается в соответствии с гидравлическим сопротивлением линии и аппаратов. Например, в многокорпусной выпарной установке (рис. 3.12) стабилизируют разрежение в последнем выпарном аппарате. В остальных аппаратах при отсутствии возмущений устанавливается разрежение, которое определяется из условий материального и теплового балансов с учётом гидравлического сопротивления технологической линии.
