Очистка нефтесодержащих сточных вод

4 src="images/referats/5247/image007.png">

II. Описание принципиальной технологической схемы

Сточная вода поступает на решетку (Р), где улавливаются крупные нерастворимые, плавающие загрязнители. Из решетки вода попадает в песколовку (П), песок образовавшийся в процессе очистки поступает в емкость (Е1). Затем вода поступает в нефтеловушку (Н/л) где нефтепродукты всплывают и по спец. отводу попадают в ёмкость (Е2) для сбора нефтепродуктов, а из этой емкости на сжигание. После этого вода поступает в усреднитель (У) в котором усредняются водные потоки по объемам и концентрациям примесей. Перемешивание в усреднителях осуществляются с помощью барботажа воздуха. После усреднителя вода переходит в сатуратор (С), после него во флатор (Ф). Потом, вода поступает в адсорбер (А1-А2), в котором нефтепродукты поглощаются активным углём и вода очищается приблизительно до 0,3г/л-1мг/л. После промывки адсорберов водой, нефтепродукты сливаются в емкость (Е4) и поступают на сжигание. Очищенная вода, выходящая из адсорбера (А1-А2) поступает на водооборот предприятия.

Ш. Расчёт основного оборудования

3.1 Расчет решетки

Решетки (рис. 1) применяются для улавливания крупных нерастворимых, плавающих загрязнителей, которые могут засорить трубы и каналы.

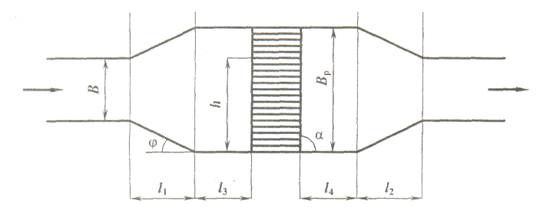

Рис. 1. Расчётная схема решетки

Решетки бывают неподвижными, подвижными, а также совмещенными с дробилками. Наибольшее распространение имеют неподвижные решетки. Решетки изготовляют обычно из металлических стержней или прутков и устанавливают на пути движения очищаемых вод под углом 60 - 90° (α). Зазоры (b) между ними равны 16-19 мм. Стержни могут иметь круглое или прямоугольное сечение. Стержни с круглым сечением имеют меньшее сопротивление, но быстрей засоряются, поэтому чаще используют прямоугольные стержни, закругленные со стороны входа воды в решетку. Толщина стержней (S) составляет 8-15 мм.

Произведем пересчет расхода воды:

Q = 500/10/8/3600=0,0017 м3/с

Рассчитаем диаметр трубопровода В, м:

,

где Q - расход воды, м3/с; ωср - средняя скорость движения воды в трубопроводе, м/с. Принимаем ωср = 0,7 м/с.

м.

Определим живое сечение трубопровода Fc , м2:

Fc=Q/ωср= 0,0017/0,7 = 0,0024 м2

Определим площадь живого сечения решетки Fср, м²:

Fср = Q/ωпр,

где ωпр − средняя скорость движения воды в прозорах. Принимаем ωпр=0,9 м/с.

Fср = 0,0017/0,9 = 0,002 м².

Обычно глубину воды h перед решеткой принимают равной диаметру трубопровода: h = В = 0,56м.

Определение числа прозоров решетки п:

n =1,1Q/bhωпр

где b − ширина зазора. Принимаем b = 16 мм = 0,016 м.

n = 1,1*0,0017/0,56*0,016*0,9 ≈ 3 шт.

Определим высоту решетки Вр, м:

Вр = bп + s(п - 1) ,

где s − толщина прутка. Принимаем s = 8 мм = 0,008 м.

Вр = 0,016*3 + 0,008(3 - 1)=0,064 м

Из формулы l1= Bp-B/2tgφ , где φ = 20 °, находим l1:

l1=1,37(Вр-В) =1,37*(0,064-0,056) = 0,012 м;

l2=0,5* l1 = 0,5*0,012 = 0,0056 ;м

l3≈1м

l4≈ 0,5 м.

Определим потерянный напор hпот , м:

где β - коэффициент, учитывающий форму решетки. Для квадратных решеток β=2,72;

α — угол наклона решетки. Принимаем α = 90°;

Р - коэффициент, учитывающий увеличение напора и уменьшение живого сечения решетки за счет его засорения, Р = 3.

3.2 Расчет песколовки

Песколовки применяют для предварительного выделения минераль­ных и органических загрязнений (диаметр частиц 0,2 - 0,25 мм) из очищае­мых вод. В них крупные посторонние включения, например песок, выпа­дают на дно медленно текущего потока. Скорость движения воды в песко­ловках не превышает 0,3 м/с. Глубина песколовок 0,25 - 1м.
