Долота с фрезерованными зубцами наиболее широко ис­пользуют при бурении очень мягких пород, в которых требу­ются небольшие нагрузки.

Для твердых пород применяют шарошки со вставками шты­ревого типа. Вставки изготовлены из карбида вольфрама и за­прессованы в отверстия, предварительно просверленные в кор­пусе шарошки.

Существуют несколько форм вставных зубцов, каждая из которых предназнач

ена для соответствующей твердости разбу­риваемой горной породы (рис. 4.9). Остроконечные вставные

зубцы используют для бурения мягких пород, а круглые и по­лусферические вставки применяют для бурения средних и твер­дых пород. На рис. 4.1 показано долото штыревого типа с остроконечными вставными зубцами.

Подшипники опор долот. Эти элементы долота выполняют следующие функции: 1) воспринимают радиальную нагрузку; 2) воспринимают осевые нагрузки; 3) удерживают шарошки на лапах.

Первая функция осуществляется крайним и ближним к вер­шине цапфы подшипниками, вторая и третья функции — ша­риковыми подшипниками и фрикционными упорными поверх­ностями.

Применяют два различных типа подшипников: качения (ан­тифрикционные) и скольжения (фрикционные).

Подшипники качения применяют в виде двух схем: ролик — шарик —ролик (РШР) и ролик—шарик—подшипник скольжения (РШС).

Подшипник опоры типа ролик — шарик — ролик (рис. 4.10) включает роликовый подшипник (ближний к вершине цапфы), содержащий ролики (небольшие сплошные цилиндры), проме­жуточный шариковый и наружный роликовый подшипники. Шариковый замковый подшипник служит для закрепления ша­рошки на цапфе Диаметр подшипника определяется углом на­клона цапфы и типоразмером шарошки. Рациональное соотно­шение между диаметрами подшипников, роликов и шариков, толщиной корпуса шарошки определяется прочностью каждой составной части. Недостаток опоры долота со схемой РШР — выкрашивание беговых дорожек на стороне большей нагрузки под действием высоких напряжений. Долговечность долота со схемой РШР меньше по сравнению со схемой, в которой приме­няют подшипники фрикционного типа (скольжения).

Схема ролик — шарик — ролик обычно используется в доло­тах диаметром более 311 мм в условиях, в которых требуются высокие скорости вращения.

Опора со схемой РШС (см. рис. 4.4) включает подшипник скольжения, установленный ближе к вершине цапфы. Внутрен­ний шариковый и наружный роликовый подшипники такого же типа, что и в схеме РШР. Подшипник скольжения состоит из специальной цементируемой втулки, запрессованной в гнездо передней части цапфы Поверхность цапфы покрыта специаль­ным твердым сплавом (стеллитом) так, что при вращении втулки на цапфе коэффициент трения незначителен, в резуль­тате чего уменьшается износ.

Подшипники скольжения стали применять в бурении, чтобы исключить недостатки опор со схемой РШР — выкрашивание беговых дорожек. Кроме того, замена роликов подшипниками скольжения позволяет увеличить прочность шарошки вследствие большей толщины корпуса и цапфы за счет ее большего диа­метра.

Опоры по схеме ролик— ша­рик— подшипник скольжения ис­пользуют в долотах диаметром до 311 мм.

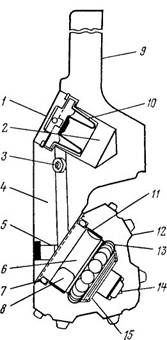

Рис. 4.11. Цапфа подшипника скольжения типа СШС [1]:

1 — уравнительные отверстия; 2 — резервуар со смазкой, 3 — отверстие для заполнения смазкой, 4 — канал для смазки, 5 — замковый па­лец, 6 — кольцевой слой смазки, 7 — сальнико­вое уплотнение, 8 — слой твердого сплава на цапфе, 9 — лапа, 10— мембрана для уравнивания давления; 11 — слой специального покрытия для быстрого отвода тепла на внутренней поверхности шарошки, 12 — шарошка, IS — шариковый подшипник, /4 — пята, 15 — стой твердого сплава на нагруженной поверхности цапфы.

Фрикционные подшип­ники (скольжения). Основное их отличие состоит в том, что ро­лики подшипника, установленного ближе к вершине цапфы, и наруж­ного заменены подшипниками скольжения. Это дает возможность увеличить диаметр опоры, в результате чего получают более прочную опору. Опора по схеме подшипник скольжения — ша­рик— подшипник скольжения (СШС) приведена на рис. 4.11. Существует другой вариант «Хьюз», в котором шариковый подшипник заменен стальным кольцом.

Смазка опор долот. Опоры шарошечных долот бывают не-герметизированные и герметизированные. Негерметизирован-ные опоры смазываются с помощью циркулирующего в сква­жине бурового раствора, поступающего через зазоры между шарошкой и цапфой. Для смазки долот с герметизированной опорой применяют специальную систему, размещенную внутри корпуса лапы. В последнем случае смазка буровым раствором не рекомендуется, так как буровой раствор содержит абразив­ные твердые вещества (песок, барит и т. д.), которые сокра­щают срок эксплуатации долота.

Негерметизированные опоры смазываются буровым раство­ром. Герметизированная опора состоит из подшипников, уплот­нения, резервуара со смазкой и компенсатора давления (см. рис. 411). Уплотнение представляет собой О-образное кольцо, помещенное между шарошкой и самой нижней точкой подшип­ника. Уплотнительное кольцо создает герметизацию, преду­преждающую попадание бурового раствора на опору или вы­ход смазки. Резервуар обеспечивает подачу консистентной

смазки в опору через канал. Движение консистентной смазки регулируется системой компенсирования давления.

Компенсатор давления включает гибкую мембрану, которая действует в пределах металлического протектора и удержива­ется стальной крышкой с отверстиями. Компенсатор под­держивает одинаковое давление внутри и снаружи опоры. Механизм компенсирования давления снабжен предохранитель­ным клапаном. Последний защищает уплотнение опоры и ком­пенсатор от повреждения, когда высокая температура способст­вует разложению смазки на газообразные компоненты, в ре­зультате чего увеличивается внутреннее давление.

КЛАССИФИКАЦИЯ БУРОВЫХ ДОЛОТ

Конструкции долот с фрезерованными зубцами или штыре­вые долота могут быть изготовлены при различных сочетаниях диаметра, форм и типа зубцов, величины смещения, типа под­шипника и механизма смазки. Существует несколько фирм-изготовителей долот, которые выпускают собственные модифи­кации конструкций долот. Таким образом, для одного типа пород имеется несколько конструкций долот различных изгото­вителей.

Международная ассоциация буровых подрядчиков (IADC, или МАБП) в 1972 г. разработала сравнительную классифика­цию для различных типов долот. Основные положения этой классификации приведены в табл. 4.1, в которой каждое до­лото обозначается с помощью трех индексов.

Первый индекс (или цифра) определяет классификацию се­рии, которая относится к вооружению долота. Для долот с фре­зерованными зубцами первый шифр имеет цифры от 1 до 3, который характеризует породу — мягкая, средняя и твердая соответственно.

Мягкие породы (цифра 1) требуют длинных, тонких зубцов с большим шагом между ними для эффективного бурения. Средние породы (цифра 2) требуют коротких зубцов с мень­шим шагом между ними, чтобы выдерживать высокие контакт­ные нагрузки.

Твердые породы (цифра 3) требуют очень коротких зубцов с малым шагом для максимального срока службы долота и эф­фективного бурения.
