Заканчивание нефтяной скважины включает установку экс­плуатационного пакера, спуск колонны НКТ и перфорацию продуктивной зоны (зон). Эксплуатационный пакер устанавли­вают непосредственно над продуктивной зоной, в результате чего з-атрубное пространство изолируется от пластового давле­ния, а также ограничивается поступление жидкости в НКТ. НКТ навинчивают на подвесное устройство в колонной голов

ке (рис. 1.15) и устанавливают в катушку колонной головки.

В районах с несколькими нефтяными пластами в одной и той же скважине нельзя допускать двойную эксплуатацию, когда две колонны НКТ спускают в разные продуктивные зоны. Таким образом, необходимо два пакера для изоляции продук­тивных зон от затрубного пространства.

К верхнему фланцу катушки головки НКТ присоединяют фонтанную арматуру (елку).

Фонтанная арматура — это стальное устройство с полым каналом внутри, соединенное с верхней частью НКТ. Она имеет ряд клапанов для управления потоком углеводородов, посту­пающих из

скважины.

П

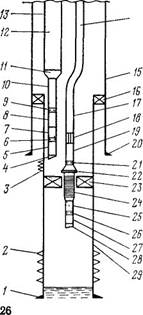

Рис. 1.15. Схема оборудования для эксплуа­тации скважины двумя колоннами НКТ:

/ — башмак обсадной колонны диаметром 177,8 мм; 2,3 — интервалы перфорации для длинной и корот­кой колонн НКТ; 4, 28 — направляющий безмуфто­вый башмак диаметром 60,3 мм с резьбой типа CS для спуска приборов на кабеле; 5 — короткий без­муфтовый переводник с резьбой типа CS; 6 — нип­пельный переводник диаметром 60,3 мм типа XN фирмы «Отис» (имеет суженное проходное отвер­стие); 7 — перфорированная труба-фильтр диаметром 60,3 мм; « — труба НКТ диаметром 50,8 мм; 9, 21 — ниппельный переводник диаметром 60,3 мм типа X фирмы «Отис»; 10, П— НКТ диаметром 60,3 мм; // — переводник НКТ 60,3X73 мм; 12 — НКТ диа­метром 73 мм; 13 — короткая колонна НКТ 60.3Х Х73 мм; 14 — длинная колонна НКТ диаметром 73 мм; 15 — обсадная колонна диаметром 219 мм; 16 — подвеска потайной обсадной колонны диамет­ром 177,8 мм; 18 — устройство типа SSD фирмы «Отис» со скользящей боковой дверцей; 19 — секция защитных труб диаметром 60,3 мм; 20 — башмак об­садной колонны диаметром 219 мм; 22 — локатор (посадочный переводник) типа G-22 фирмы «Бэй-кер»; 23 — пакер типа F-1 фирмы «Бэйкер»; 24 — уплотнительное устройство; 25 — безмуфтовые пер­форированные трубы диаметром 60,3 мм с резьбой; 26 — ниппельный переводник диаметром 60,3 мм типа XN; 27 — короткий переводник диаметром 60,3 мм; 29 — потайная колонна диаметром 177,8 мм

ДОЛОТА ДЛЯ РОТОРНОГО БУРЕНИЯ

Буровое долото—неотъемлемая часть бурильной колонны, и его правильный выбор невозможно переоценить. Буровое до­лото разрушает породу в результате совместного действия осе­вой нагрузки и крутящего момента. Разрушенная порода вы­мывается с забоя буровым раствором, позволяя долоту разру­шать вновь образованную поверхность. В результате этого про­цесса— разрушения породы и очистки забоя — образуется ствол скважины.

В данной главе изложены результаты работы шарошечных долот для роторного бурения и'приведен краткий обзор типов долот с алмазными поликристаллическими вставками.

Долота применяемые при бурении г.п. в руднике «Железный» ОАО КГОКа.

ШАРОШЕЧНЫЕ ДОЛОТА

Шарошечное долото состоит из шарошек конической формы, которые вращаются вокруг собственной оси и оси долота.

Эти долота наиболее широко используют при бурении неф­тяных скважин, а также ме­сторождений твердых полез­ных ископаемых и для целей гражданского строительства. Впервые эти долота были при­менены в 1920 г. В настоящее время бурение 95 % объема проходки нефтяных скважин осуществляется шарошечными долотами.

Шарошки долота снаб­жены фрезерованными зуб­цами, выполненными из тела шарошки, или вставками кар­бида вольфрама. Долота с фрезерованными зубцами используют при бурении мяг­ких пород, а штыревые до­лота—средних и твердых гор­ных пород

Существуют три типа ша­рошечных долот:

1) двухшарошечные долота, изготовляемые в настоящее время только с фрезерованными зубцами, что ограничивает их применение для мягких пород;

2) трехшарошечные долота, которые изготовляют как с фре­зерованными зубцами, так и с вставками из карбида вольфрама (рис. 4.1); изложенное ниже, в основном, относится к трехша-рошечным долотам;

3) четырехшарошечное долото, которое изготовляют только с фрезерованными зубцами и используют в настоящее время для скважин большого диаметра, т. е. 660,4 мм и более.

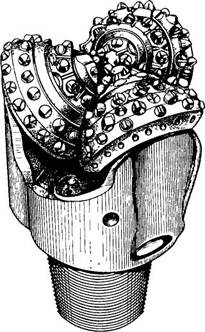

Рис 4 1 Штыревое долото со встав­ками из карбида вольфрам

ТРЕХШАРОШЕЧНОЕ ДОЛОТО

В трехшарошечном долоте применяют три режущих ша­рошки, каждая из которых укреплена на лапе на соответствую­щем подшипниковом узле. На рис. 4.2 и 4.3 приведены эле­менты долот с фрезерованными зубьями и со вставками из кар­бида соответственно.

Трехшарошечное долото состоит из трех одинаковых по раз­меру шарошек и трех идентичных лап (рис. 4.4). Три лапы сва­рены вместе и образуют цилиндрическую секцию, которая имеет резьбу для присоединения к бурильной колонне. В каж­дой лапе выполнено отверстие (для циркуляции раствора), диаметр которого может изменяться путем установки насадок раз­личных диаметров (см. рис. 4.3). Насадки используют, чтобы создать сужение для получения высокой скорости истечения жидкости и эффективной очистки ствола скважины. Раствор, прокачиваемый через бурильную колонну, проходит через три насадки и в каждую насадку поступает треть потока (если все насадки одинакового диаметра).

Конструкция шарошечного долота зависит от типа и твердо­сти породы, а также от диаметра скважины, которую следует пробурить. Твердость породы определяет тип и состав мате­риала, используемого для изготовления режущих элементов. Применяемая сталь имеет высокое содержание никеля и, кроме того, упрочняется добавлением молибдена.

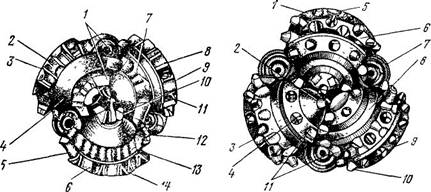

Рис. 4 2. Элементы долота с фрезе­рованными зубцами

/, 7 — вершина и ocнование зубца 2 — зу­бец; 3, 6, 8 — шарошки Л' 2, 1 и 3 со­ответственно, 4—межвенцовая расточка, 5 — выемка между зубцами 9 — промывочная канавка 10 —копьевидная вер­шина; //, 14— калибрующие поверхности периферийных зубцов с режущими кром­ками соответственно L и T- образной формы, 12— тыльная сторона шарошки с твердым покрытом 13-направляющая поверхность шарошки.

Рис. 4.3 Элементы долота со встав­ками из карбида вольфрама:

/, 3, 9 — шарошки № 2, 1 и 3 соответст­венно, 2 — штыри с пикообразной рабочей головкой, 4 — удлиненные штыри с пико­образной рабочей головкой; 5 — плоские твердосплавные вставки; 6 — шаг (перемен­ный) между твердосплавными вставками; 7 — отверстие насадки; 8 — межвенцовая расточка (канавка); 10 — штыри с пико­образной рабочей головкой калибрующего венца шарошки, // — штыри внутреннего венца шарошки.

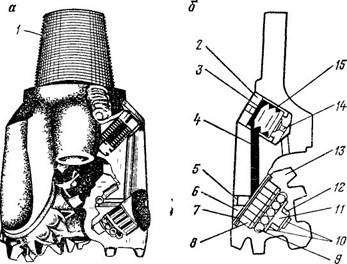

Рнс 4. 4 Долото с герметизированной опорой:

а — общий вид, б — лапа, / — ниппель, 2 — приварная крышка (пробка); 3 — смазка, 4 — канал для смазки, 5 — приварной замковый палец; 6 — козырек лапы, 7 — сальни­ковое уплотнение подшипников, 8 — наружный роликовый подшипник; 9 — шариковый подшипник, 10— концевой опорный подшипник, 11— цапфа; 12 — втулка цапфы, 13 — шарошка, 14 — уравнительное отверстие, 15 — диафрагменный компенсатор (сильфон)
