Состав буровой установки

Для штыревых долот первый индекс — цифры 5—8. Эти цифры соответствуют увеличению твердости породы (см. табл. 4.1).

Второй индекс относится к классу твердости горной породы в пределах каждой группы и имеет номера от 1 до 4. Эти но­мера соответствуют твердости пород от самых мягких до самых твердых в пределах каждой серии.

Третий индекс (от 1 до 9) определяет механические особен­ности [2]

долота, например, опоры герметизированные и негерметизированные.

В табл. 4.2 и 4.3 приведены сравнительные характеристики для фрезерованных и штыревых долот четырех фирм-изготови­телей.

В качестве примера использования табл. 4.2 рассмотрим долото с шифром 134. Из табл. 4.2 можно видеть, что шифр до­лота 134 указывает на то, что долото с фрезерованными зуб­цами подходит для мягких пород (класс 3). Этот тип долота характеризуется герметизированной опорой и может быть за­казан у четырех приведенных ниже производителей следующим образом.

Фирма «Смит» «Хьюз» «Рид» «Секьюрити»

Марка долота (шифр 134) . SDG XIG S13 S44

Марки штыревых долот с шифром 627 приве­дены ниже. '

Фирма . «Хьюз» «Рид» «Смит»

Марка долота (шифр 627) 155 FP62 F5

АЛМАЗНЫЕ ДОЛОТА

Режущие элементы алмазного долота состоят из большого количества небольших алмазов, расположенных на корпусе из карбида вольфрама. В долоте нет движущихся частей, и оно обычно применяется для бурения твердых и абразивных пород, а также когда требуется значительная проходка, чтобы сокра­тить время на спуск и подъем. Это особенно важно для глубо ких скважин (в морском бурении), где стоимость времени ра­боты буровой установки очень велика. Алмазные долота используют при бурении с отбором и без отбора керна. При буре­нии с отбором керна долото применяют в сочетании с грунтоноской, чтобы получить образцы породы.Алмаз — твердый материал и имеет твердость 10 ед. по шкале Мооса. В этой классификации 1 соответствует мягким породам (например, тальк), а 10 — очень твердым минералам (например, алмаз).

Теплопроводность алмаза также самая высокая среди мине­ралов, что позволяет алмазному вооружению быстро охлаж­даться. Это свойство важно для предупреждения разрушения алмазов при быстром нагревании и термическом растрески­вании.

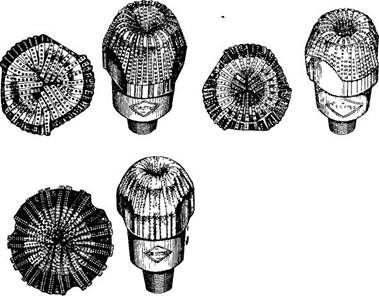

На рис. 4.16 приведены алмазные долота с различными про­филями конусов.

Размер алмазов определяет тип буримой породы. Для буре­ния мягких пород используют крупные алмазы, а для твердых небольшие, так как они не могут вдавливаться глубоко.

Большинство алмазных долот изготовляют для колонкового бурения, так как долота типа PDC менее дороги и имеют вы­сокие производственные показатели. В алмазном колонковом долоте выполнено центральное отверстие, соответствующее диаметру керна. При колонковом бурении КНБК. Включает алмазное колонковое долото, грунтоноску, УБТ и бурильную колонну до поверхности

Рис 4.16 Алмазные до лота с различными про­филями конусов.

БУРЕНИЕ ВЕРТИКАЛЬНЫХ И НАПРАВЛЕННЫХ СКВАЖИН.

БУРЕНИЕ ВЕРТИКАЛЬНЫХ СКВАЖ.ИН

ПРИЧИНЫ ИСКРИВЛЕНИЯ СТВОЛА СКВАЖИНЫ

В роторном бурении основными элементами бурильной колонны являются долото, стабилизаторы, УБТ и бурильная колонна до устья скважины

Разрушение породы осуществляется под действием осевой нагрузки на зубцы долота за счёт веса труб и вращения ротора Действующая нагрузка на долото превышает предел прочности на сжатие и разрушает поверхность породы, а вращение обеспечивает срезающее и разрывающее действие В результате дей­ствия этих двух факторов образуются частицы породы различных размеров, которые вымываются на поверхность потоком бурового раствора или воздуха После этого зубцы долота внедряются в новую поверхность породы, позволяя таким образом углублять скважину.

Направление оси скважины зависит от состава нижней ча­сти бурильной колонны и характеристики пласта. На рис. 8.1 показано, как под действием приложенных усилий бурильная колонна изгибается и в некоторой точке (точка касания) кон­тактирует со стенками скважины.

Направление скважины обусловлено силами W, F. Силы W и F могут быть количественно определены в любом месте ствола скважины. Сила реакции забоя значительно изменяется в пре­делах одного типа пород, что затрудняет ее количественное оп­ределение и прогнозирование. Сила реакции забоя зависит от типа долота и осевой нагрузки.

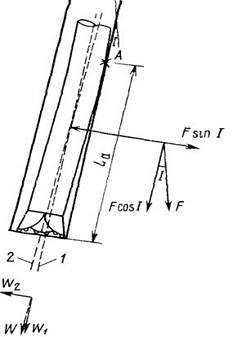

Рис 8 1 Схема действия механических факторов на искривление ствола скважины / — ось скважины 2 — ось УБТ La — активная длина УБТ, А — точка касания / — угол искривления № — осевая нагрузка на долото F — отклоняющая (маятниковая) сила.

ТЕХНОЛОГИЧЕСКИЕ ФАКТОРЫ

Технологические факторы, способствующие отклонению скважины от вертикали, включают осевую нагрузку W и откло­няющую силу F (см. рис. 8.1). Осевая сила представляет общую нагрузку на долото и по характеру является сжимающим уси­лием. Бурильная колонна изгибается под действием нагрузки W и в результате ось УБТ отклоняется от оси скважины.

Силу W, действующую на долото, можно разложить на две составляющие: W\, направленную вдоль оси скважины, и Wi, перпендикулярную к оси скважины. Составляющая W2 обуслов­ливает отклонение скважины от вертикали и ее значение воз­растает с увеличением зазора между УБТ и скважиной и на­грузки на долото. Сила W2 вызывает отклонение скважины влево (см. рис. 8.1).

Маятниковый эффект возникает от действия силы тяжести и наклона ствола скважины; его величина зависит от активной длины УБТ между долотом и первой точкой их касания (см. также раздел «Компоновка низа бурильной колонны»). Усилие F можно разложить на две силы: FcosI — вдоль осевой линии скважины; Fsinl — перпендикулярную к оси скважины (более точно эти усилия раскладываются вдоль и перпендикулярно к оси УБТ, однако это допущение дает небольшие погреш­ности). Из рис. 8 1 видно, что под действием силы Fsinl про­исходит отклонение вправо.

Величина и направление результирующего отклонения сква­жины вследствие действия технологических факторов зависит от разницы между W2 и Fsinl.

ГЕОЛОГИЧЕСКИЕ ФАКТОРЫ

Рис. 8.2. Влияние твердости пород на искривление скважины

Рис. 8.3. Влияние углов падения пластов на отклонение ствола скважины:

/ — легкоразбуриваемые участки, не имею­щие опоры; 2 — небольшой уступотклонитель, образуемый неразрушенным кли­ном.

Основным фактором, обусловливающим естественное откло­нение скважины от вертикали, является характеристика пласта. Все углеводородные залежи (нефтяные и газовые) существуют в пластах, сложенных осадочными породами в виде слоев или пропластков. Осадочные породы могут состоять из чере­дующихся мягких и твердых слоев. Мягкие прослойки легко разбуривают и вымывают промывочными жидкостями, образуя ось скважины с увеличенным диаметром (рис. 8.2). УБТ будут отклонять долото от вертикали в пределах этого интервала, пока при бурении не будет достигнут твердый слой. Непрерыв­ное разбуривание мягких и твердых пластов породы и отклоне­ние долота в пределах размытого диаметра в итоге приведет к отклонению ствола скважины (см. рис. 8.2). Таким образом, происходит нежелательное искривление и резкие изменения на­правления оси ствола скважины.
