Составление технического проекта внутрихозяйственного землеустройства
Графический способ определения площадей состоит в том, что участки, изображённые на плане, разбивают на треугольники, в которых высоты по величине близки к основаниям. Зная высоту и основание, вычисляют площадь.
Для контроля и повышения точности вычислений площадь каждого треугольника определяют дважды: по двум различным основаниям и высотам. Допустимость расхождения между двумя значениями
площади определяют по формуле
,
гдеМ — знаменатель численного масштаба плана;
Р — площадь треугольника, га.
Для определения площадей небольших криволинейных участков применяют палетки.
Рисунок 4
Квадратная палетка (рисунок 4а) — это сетка квадратов со сторонами 1-2 мм. Площадь участка определяется подсчётом квадратов палетки, наложенной на фигуру. Рекомендуется при определении площадей участков не более 2 см2 на плане.
Параллельная палетка (рисунок 4б) — это ряд параллельных линий, проведённых на расстоянии 2 мм. Палетку накладывают на участок так, чтобы крайние её точки k и l были расположены между её линиями. Измерив, средние линии трапецией ab, cd, ef в масштабе плана и умножив их сумму на расстояние между линиями палетки, получают площадь участка. Рекомендуется при определении площадей до 10 см2 на плане.
Чтобы не выполнять вычислений строят специальную шкалу — масштабную палетку (рисунок 4в), по которой определяют площадь участка, зная сумму средних линий. Рассчитаем основание шкалы для масштаба 1:10000. При расстоянии между параллельными линиями 2 мм и при длине шкалы 1 см площадь будет равна 20 ´ 100 = 2000 м 2 = 0,20 га. Следовательно, каждому сантиметру шкалы будет соответствовать 0,20 га на местности. Левое основание шкалы делят на 10 частей. После того как сумма средних линий набрана в раствор циркуля, определяют площадь по шкале так же, как расстояние по линейному масштабу.
Точность однократного определения площадей квадратной и параллельной палетками в среднем характеризуется формулой
,
гдеМ — знаменатель численного масштаба плана;
Р — площадь фигуры, га.
2.2.1 В соответствии с рисунком 5 определить графическим способом площадь пашни восточной части поля VII.
Рисунок 5
Площадь пашни восточной части поля VII вычислить по формуле
2.2.2 Построить параллельную и масштабную палетки для масштаба плана и, пользуясь ими, определить площади прудов в северной и южной части землепользования.
2.3 Определение площадей участков механическим способом
2.3.1 Определение цены деления планиметра
Выполнив поверку основного геометрического условия планиметра, определяем цену деления планиметра путем обвода двух квадратов координатной сетки, по два обвода при каждом положения полюса. Цену деления планиметра определяем по формуле
,
гдеS — площадь квадратов координатной сетки;
n ср — среднее значение разности отсчетов.
Цену деления p выражают четырьмя-пятью значащими цифрами в зависимости от величины первой цифры
2.3.2 Составление кальки контуров

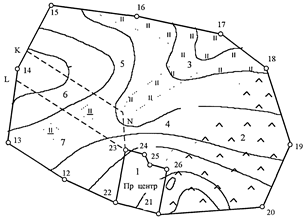

Разделить массив пашни в северной части землепользования на участки в соответствии с рисунком 6, при этом границы между ними провести карандашом (линии NK и 23 - L параллельны линии 13 - 12), обозначить номера контуров. Вкрапленные контуры обозначить тем же номером, что и основной контур с добавлением индекса “а”, “б” и т.д.
Рисунок 6
2.3.3 Определение площадей контуров планиметром.
Определить площадь каждого контура двумя обводами планиметра при одном положении счётного механизма.
Площади вкрапленных контуров определить планиметром способом повторений (3-4 повторения), снимая отчеты перед первым обводом и после последнего; разность отчётов разделить на число обводов.
Площади участков угодий вычислить по среднему значению цены деления планиметра , округляя значения площадей до 0.01 га.
Невязку определить по формуле fp = å Рвыч - Ртеор и сравнить её с допустимой
гдер — цена деления планиметра;
n — число контуров, площади которых определяют планиметром;
М — знаменатель численного масштаба плана;
Р — общая площадь участка.
Если невязка допустима, распределить её с обратным знаком пропорционально площадям угодий.
Результаты вычислений сводим в таблицу 2.
Таблица 2 - Ведомость вычисления площадей планиметром
Планиметр № | |||||||||
Кон-туры |
Название угодий |
Отсчеты по ролику |
П2 - П1 П3 - П2 |
Средн. из разности |
Вычес. площ., га |
Поправки, га |
Увяз. площ., га |
Площ. вкрап. кон., га |
Площ. угод., га |
1. |
Пр. центр. | ||||||||
2. 2а. |
Выгон Пруд | ||||||||
3. |
Сенокос | ||||||||
4. |
Пашня | ||||||||
5. |
Пашня | ||||||||
6. 6а. |
Пашня Сен. заб. | ||||||||
7 7а. |
Пашня Сен. Заб. | ||||||||
Итого: |
å Р = |
fp = |
å Р = | ||||||
Ртеор = | |||||||||
fp = | |||||||||
fp доп = |
