Составление технического проекта внутрихозяйственного землеустройства

Примечание: При вычислениях обращать особое внимание на знаки котангенсов.

3.1.2.4 Из решения прямой геодезической задачи вычислить координаты проектной точки М

Контроль:

Если расхождения между значениями координат допустимы, вычислить

средние значения Хм ,Yм

3.1.2.5 По вычисленным координатам точки М и координатам точки 10 найти дирекционный угол и длину проектной линии 10-М (результаты вычислений сводим в таблицу 4.

Таблица 4

3.1.2.6 По дирекционным углам вычислить внутренние углы с контролем по сумме углов четырёхугольника:

3.1.2.7 Полученные проектные линии Si-м, Sio-м и углы b и g выписать на схему в соответствии с рисунком 8

3.1.2.8 Для контроля проектирования вычислить аналитическим способом площадь участка овощного севооборота как сумму площадей двух треугольников по формуле.

Расхождения с проектной площадью не должно превышать 0,02 га.

3.1.3 Проектирование равновеликих полей овощного севооборота.

3.1.3.1 Вычислить площадь пашни, приходящуюся на одно поле овощного севооборота до 0,01 га по формуле:

Рос = Р1/5,

гдеР1 — заданная площадь чистой пашни.

3.1.3.2 Перед вычислениями составить схему в соответствии с рисунком 10.

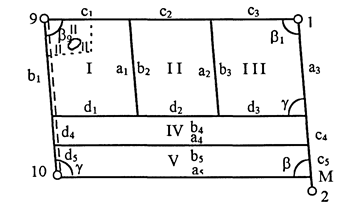

Рисунок 10

Поля овощного севооборота запроектировать в форме трапеций в такой последовательности: V, VI, III, II, I. Границы полей V и VI должны быть параллельны линии 10-М, а границы полей II и III — линии l-2. Так как проектирование ведётся по площади чистой пашни, перед проектированием вычисляют исходное основание трапеции V поля

Результаты проектирования полей овощного севооборота представить в таблице 3.

3.1.3.3 Для контроля вычислить площадь участка I поля, включающего пашню и сенокос с прудом, по сумме площадей двух треугольников в соответствии с рисунком 11. Расхождения с проектной площадью участка не должно превышать 0,02 га.

Рисунок 11

При вычислении стороны учесть, что она короче стороны сl на величину 5 cosecb9, т. е. с'1 = с1 – 5 cosecb9

Контрольная площадь чистой пашни поля I

Р = 1/2 (b1 с'1 sinb9 + al dl sinb) - P2,

гдеР2 — площадь сенокоса с прудом.

3.1.3.4 Выписать вычисленные значения сторон полей на схему в соответствии с рисунком 10, запроектированные поля нанести на план землепользования и подписать промеры, необходимые для перенесения проекта в натуру.

3.2 Проектирование полей графическим способом

В нижней части землепользования, согласно эскизному проекту, запроектировать графическим способом три поля полевого севооборота и две полевые дороги: от точки 10 до линии 3-4 и вдоль линии 8-11.

Поля V и VI запроектировать в западной части участка (линиями, параллельными 3-4), граница восточной части поля VII (полевая дорога) параллельна длинной границе леса и пашни.

3.2.1 Составить схему в соответствии с рисунком 12 южной части землепользования.

3.2.2 Определить проектные площади дорог:

- от точки 11 до сада: P1 = 5 S11-В

- от точки 10 до линии 3-4: P2 = 5 S10-K

Нанести дороги на план землепользования.

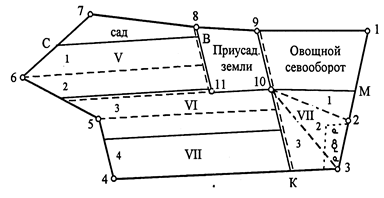

Рисунок 12

3.2.3 Вычислить площадь чистой пашни южной части землепользования, исключив из общей площади, вычисленной по координатам , площади: приусадебных земель, участка овощного севооборота, сада, леса и двух проектируемых дорог:

Рпаш = Рюж – (Рус + Ро.с. + Рсад + Рлес + Рдор)

3.2.4 Вычислить площадь чистой пашни, приходящуюся на каждое поле севооборота:

Рполя = Рпаш / 3

3.2.5 Запроектировать графическим способом восточную часть поля VII линией, исходящей из точки 10 и параллельной заданной границе леса и пашни в соответствии с рисунком 12.

Площадь этой части поля VII определить как площадь трёх треугольников с включением площади контура леса и дороги от точки 10 до линии 3-4 и с последующим включением площади леса и дороги из суммы площадей трёх треугольников:

РVII=РD1+РD2+РDЗ-Рлес-Р2

3.2.6 Определить оставшуюся площадь пашни, предназначенную для западной части поля VII, полей VI и V:

Р = Рпаш – PVII

3.2.7 На плане землепользования через точки 6, 11, 5 провести линии, параллельные линииЗ-4, в соответствии с рисунком 12. Площади образовавшихся четырёх опорных трапеций определить графическим способом и увязать с проектной площадью Р (таблица 5). Для измерения высот трапеций на плане построить линию от границы сада в направлении, перпендикулярном к линии 3-4.
