Минералогия техногенных россыпей Андрее-Юльевского участка

Рефераты / Геология, гидрология и геодезия / Минералогия техногенных россыпей Андрее-Юльевского участка

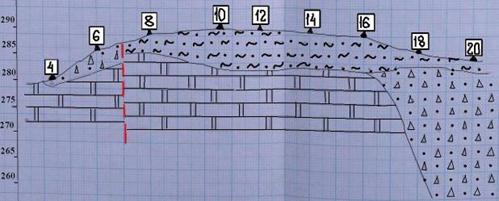

Рис. 20. Геоэлектрический разрез по профилю ВЭЗ № 26 (Составители Аптикеев, Гладков)

Масштаб: Горизонтальный 1: 5000

Вертикальный 1: 500

Условные обозначения:

1. 2. 3. 4. 5. 6. 7.

8. 9.

1. - глинистые породы;

2. - глинистые песчаные смеси;

3. - сухие техногенные отложения, пески;

4. - обводненные техногенные отложения, пески;

5. - щебнистые коры выветривания, трещиноватые мрамора;

6. - мраморы;

7. - граниты;

8. - тектонические нарушения;

9. - глубина скважины.

На рисунках 19 и 20 с мощностью до 4 м от поверхности расположены сухие техногенные отложения. Также на поверхности присутствуют глинистые породы и глинистые песчаные смеси. В западной части разреза на глубине от 3,5 м находятся граниты. В районе скважины № 4 со значительной мощностью (5 - 7 м) от поверхности прослеживаются обводненные техногенные отложения. В восточной части профиля на площади развития мраморов отмечаются щебнистые коры выветривания. Пробы изучены со скважин № 6, 7, 8, 9.

Рис.21. Геоэлектрический разрез по профилю ВЭЗ № 15 (Составители Аптикеев, Гладков)

Масштаб: Горизонтальный 1: 5000

Вертикальный 1: 500

Условные обозначения:

1. 2. 3. 4. 5.

1. глинистые песчаные смеси;

2. обводненные техногенные отложения, пески;

3. мраморы;

4. тектонические нарушения.

5. геофизический пикет.

Практически по всей поверхности разреза по профилю № 15 (рис.21) с малой мощностью располагаются глинистые песчаные смеси. Обводненные техногенные отложения залегают в восточной части профиля под глинистыми отложениями и в западной части - на поверхности рядом с тектонической зоной разлома.

И те, и другие глинистые отложения находятся в непосредственном контакте с мраморами. С данной линии проанализированы пробы, отобранные со скважин № 28, 31, 32, 33.

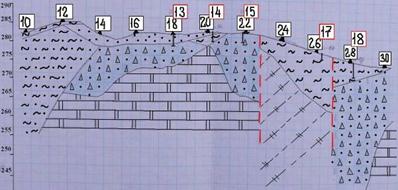

Рис.22. Разрез по линии № 4 (Составители Аптикеев, Гладков)

Масштаб: Горизонтальный 1: 5000

Вертикальный 1: 50

Условные обозначения:

1. 2. 3. 4. 5. 6. 7. 8.

9. 10. 11.

1. - глинистая порода;

2. - глинистые песчаные смеси;

3. - обводненные техногенные отложения;

4. - щебень;

5. - песчано-глинисто-щебнистые отложения;

6. - кора выветривания по мраморам;

7. - кора выветривания по гранитам;

8. - щебнистые коры выветривания, трещиноватые мрамора;

9. - чернозем;

10. - скважины;

11. - номер скважины.

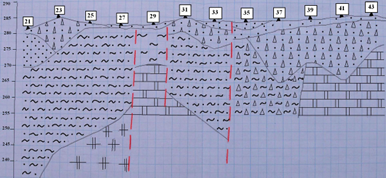

Рис.23. Геоэлектрический разрез по профилю ВЭЗ № 4 (Составители Аптикеев, Гладков)

Масштаб: Горизонтальный 1: 5000

Вертикальный 1: 500

1. 2. 3. 4. 5.

6. 7. 8. 9. 10.

Условные обозначения:

1. глинистая порода;

2. сухие техногенные отложения, пески;

3. тектонические нарушения;

4. обводненные техногенные отложения, пески, глинисто-щебнистые коры выветривания;

5. сланцы;

6. мраморы;

7. глинистые песчаные смеси;

8. геофизический пикет;

9. номер скважины;

10. глубина скважины;

По разрезам профиля № 4 (рис.22, 23) видно, что сухие техногенные отложения располагаются от поверхности до 3 м в глубину от точки № 12 до точки № 20. В этом же интервале, но ниже находятся обводненные техногенные отложения мощностью до 16м. Под точкой № 22 глубиной до 14 м находятся обводненные техногенные отложения, контактирующие с кианит-содержащими сланцами. В западной части профиля между сланцами и мраморами развиваются глинистые песчаные отложения глубиной более 40 м. Пробы изучены со скважин № 18, 25, 47, 49, 50, 51.
