При помощи рассчитанных АЧХ и ФЧХ, можно полностью вычислить выходной сигнал u2(t):

$Опис : D:\Р<p>абочая\5сем\ТОЭ\_2\2\Untitled-7.jpg$

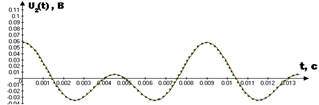

Рис. 16 – Выходной сигнал с помехой

Выходной сигнал с помехой найденный с помощью АЧХ и ФЧХ rlc-цепочки на полезных частотах и на частоте помехи сигнала. Формула для нахождения каждой из составляющих выходного сигнала: u_2 (t)=U_1m∙K(ω)∙sin⁡(ωt+ψ_1+α(ω)). Выходной сигнал, полученный путем умножения дифференцированого входного сигнала без помехи на коэффициент m(коэффициент подбирается визуально, так чтобы графики выходных сигналов совпадали) m=0,0000229. u_2 (t)=0,0000229∙(1,6∙cos(700∙x)∙700+cos(1400∙x)∙1400)

Общий вывод

В данной работе был произведён расчет дифференцирующего устройства, используемого в устройстве формирования управляющих сигналов некоторой системы автоматического регулирования. В процессе выполнения работы оказалось, что применение простейшей дифференцирующей rc-цепочки не может удовлетворить всем требованиям технического задания. Поэтому были приняты соответствующие меры (добавление в rc-цепочку индуктивности L) для достижения необходимых свойств дифференцирующего устройства. Для r-L-c цепочки был произведён анализ допустимого интервала Δω резонансной частоты ω0. После выбора резонансной частоты ω0, было выбрано значение индуктивности катушки L, рассчитаны геометрические параметры её сердечника и определено её активное сопротивление rk.

После расчета всех параметров r-L-c цепочки, расчёта и построения её частотных характеристик, а также построения графиков выходного сигнала, был сделан вывод о том, что r-L-c цепочка с выбранными параметрами полностью удовлетворяет всем требованиям технического задания, в частности:

1) Уровень полезного сигнала достаточно высок для его дальнейшего использования в системе автоматического регулирования. Амплитуда 1-ой гармоники полезного сигнала U2(1)m составляет 25,6 мВ (по ТЗ U2(1)m ≥ 1 мВ).

2) Обеспечена достаточная точность дифференцирования:

, по условию ;
