Структурированная кабельная система на 292 порта зданий гимназии

Каналы IBOCO-DKC имеют углы (повороты) с изменяемым градусным значением, что поможет избежать неприятностей при монтаже на непрямоугольных углах стен. Также данные короба имеют каркасы-подрозетники, которые крепятся безвинтовым «нащелкиванием» и благодаря выступающей форме освобождают дополнительное пространство внутри короба, что позволяет сэкономить на размере короба, и выиграть по цене. Та

кже благодаря использованию специальных корпусов-адаптеров можно установить модули RJ-45 без дополнительных компонентов. Это позволяет удешевить информационную часть рабочего места и избавиться от несоответствия между цветом пластика розетки и канала.

В. Кабель: UTP 4-х парный категории 5е;

Г. Кроссовое оборудование: Патч-панель модульная, 19", 2U, 24xRJ-45, Cat.5e. (1458 руб.) Является распределительным устройствами горизонтальной подсистемы СКС. Позволяет производить монтаж кабеля после установки панели в стойку 19"

Рабочее место

Подсистема рабочего места предназначена для подключения конечных потребителей (компьютеров, терминалов, принтеров, телефонов и т. д.) к информационной розетке. Включает в себя коммутационные кабели, адаптеры, а также устройства позволяющие подключать оконечное оборудование к сети через информационную розетку. Розетки встраиваемые в короб сечением 110х50 с комплектацией: 1 порт телефонный, 1 сетевой, 2 розетки электрические компьютерные, 1 розетка электрическая бытовая.

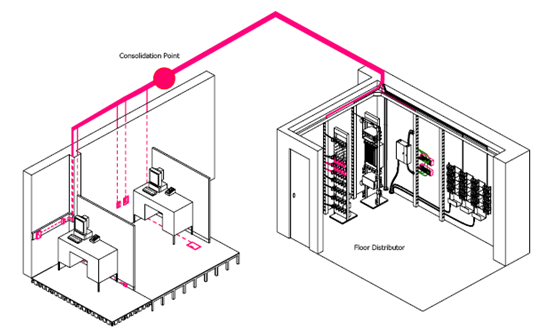

Горизонтальная кабельная система

Горизонтальная подсистема покрывает пространство между Информационной розеткой на рабочем месте и горизонтальным кроссом в телекоммуникационном шкафу. Она состоит из горизонтальных кабелей, информационных розеток и части горизонтального кросса, которая обслуживает горизонтальный кабель. Каждый этаж здания рекомендуется обслуживать своей собственной Горизонтальной подсистемой. Все горизонтальные кабели, независимо от типа передающей среды, не должны превышать 90 м на участке от информационной розетки на рабочем месте до горизонтального кросса. На каждое рабочее место должно быть проложено как минимум два горизонтальных кабеля.

Магистральная кабельная система

Магистральная подсистема соединяет главный кросс в аппаратной с промежуточными кроссами и с горизонтальными кроссами. Магистральная подсистема должна включать в себя кабель, установленный вертикально между этажными кроссами в многоэтажном здании, а также кабель, установленный горизонтально между кроссами в протяженном здании. Состоит из многопарного медного кабеля, для обеспечения соединения между собой телефонного кроссового оборудования и оптических кабелей, для соединения сетевого активного оборудования.

Телекоммуникационное помещение

Телекоммуникационное помещение оснащается настенным шкафом, куда подводятся телефонные и сетевые кабели, соединяющие его с аппаратной, и кабели горизонтальной кабельной системы.

Аппаратная

Аппаратная комната должна быть оснащена телекоммуникационным шкафом к которому будут подводиться как телефонные, так и сетевые кабеля вертикальных и горизонтальных кабельных систем. Так же в нем должно быть установлено активное оборудование

3.2.3 Требования к коммутационному оборудованию

В шкафах необходимо придерживаться следующего расположения. Сверху вниз: оптические патч-панели, оптическое активное оборудование, органайзер, медные патч-панели в сочетании с органайзерами с соблюдением условия 1 органайзер на 48 портов, медное активное оборудование, сервера, источники бесперебойного питания.

D-Link DES-1050G Коммутатор 48х10/100, 2x GigaUTP, 19"

Неуправляемый коммутатор DES-1050G с высокой плотностью портов 10/100Мбит/с Ethernet идеально подходит для эффективного по стоимости подключения рабочих групп. Снабженный 48 портами 10/100 Мбит/с Ethernet, 2 гигабитными портами 1000Base-T и выполненный в плоском металлическом корпусе для монтажа в стандартную стойку, этот коммутатор обеспечивает недорогое подключение до 48 рабочих станций и 2 гигабитных соединения по витой паре с двумя серверами.

48 соединений Plug-and-Play до рабочего места. Все 48 портов 10/100Base-TX коммутатора DES-1050G являются plug-and-play и поддерживают автоматическое определение скорости и полярности MDI/MDIX. Поэтому DES-1050G обеспечивает простое и недорогое решение по подключению до 48 настольных компьютеров.

2 Гигабитных соединения. Коммутатор снабжен 2-мя портами 1000Base-T Gigabit для подключения к серверам по витой паре категории 5. С помощью этих портов можно также соединить несколько коммутаторов вместе с целью увеличения количества портов, предназначенных для сетевых подключений.

Управление потоком для безопасной передачи информации. Коммутатор поддерживает управление потоком 802.3х, что позволяет уменьшить количество отбрасываемых пакетов. Это достигается за счет отправки сигналов коллизии при заполнении буфера принимающего порта, Благодаря поддержке этой функции, возможна организация безопасного соединения с серверами на скорости 2000Мбит/с в режиме полного дуплекса для одновременного доступа нескольких рабочих станций без риска потери данных.

D-Link DES-1016D 19" неуправляемый коммутатор с 16 портами 10/100Mbs

D-Link DES-1016D является неуправляемым коммутатором 10/100 Мбит/с 2 уровня, предназначенным для повышения производительности работы небольшой группы пользователей, обеспечивая при этом высокую пропускную способность. Мощный и одновременно с этим простой в использовании, DES-1016D позволяет пользователям не задумываясь подключать в любой порт сетевое оборудование работающее на скоростях 10 Мбит/с или 100 Мбит/с, понизить время отклика и удовлетворить потребности в большой пропускной способности сети.

Коммутатор снабжен 16 портами 10/100 Мбит/с, позволяющими небольшой рабочей группе гибко подключаться сетям к Ethernet и Fast Ethernet, а также интегрировать их. Это достигается благодаря свойству портов автоматически определять сетевую скорость, согласовывать стандарты 10Base-T и 100Base-TX, а также режим передачи полу/полный дуплекс.

Коммутатор может быть использован для непосредственного подключения компьютеров к нему, так как обладает малой стоимостью подключения на порт. Это предотвращает возможность образования "узких мест", так как каждый компьютер имеет выделенную полосу пропускания сети.

Функция управления потоком предотвращает потерю (пакетов) данных при передаче пакетов(данных), посредством передачи сигнала о возможном переполнении порта, буфер которого полон. Приостановка передачи пакетов продолжается до тех пор, пока буфер порта не будет готов принимать новые данные. Управление потоком реализовано для режимов полного и полудуплекса.

FNSW-4800 Planet. Коммутатор 48-Port 10/100Base-TX Fast Ethernet Switch

FNSW-4800 48-портовый Fast Ethernet Коммутатор идеальное решение для подключения пользователей и серверов небольшой рабочей группы. Высокие характеристики и низкая стоимость коммутатора определяют высокую популярность этого коммутатора на сетевом рынке. Коммутатор имеет 48 портов с разъемами RJ-45, с автоопределением скорости работы и дуплексного режима, а так же автоопределением кросс-кабеля.
