Расчет трафика сжатых пакетов

Задержка из конца в конец складывается из следующих составляющих:

tp = tgfrtn + tfl + tcore + t,ea(2/1)

где tp - время передачи пакета из конца в конец;

tпакет - время пакетизации (зависит от типа трафика и кодека);

tад - время задержки при транспортировке в сети доступа;

tсore - время задержки при распространении в транзитной сети;

tбуф - время задержки в приёмном буфер

е.

Применение низкоскоростных кодеков «съедает» основную часть бюджета задержки. Задержка в приёмном буфере также велика, поэтому на сеть доступа и транспортная сеть должны обеспечивать минимальную задержку.

Допустим, что задержка сети доступа не должна превышать 5 мс. Время обработки заголовка IP-пакета близко к постоянному. Распределение интервалов между поступлениями пакетов соответствует экспоненциальному закону. Поэтому для описания процесса, происходящего на агрегирующем маршрутизаторе, можно воспользоваться моделью M/G/1.

Для данной модели известна формула, определяющая среднее время вызова в системе (формула Полячека- Хинчина) /19/.

(2.2)

где фj , - средняя длительность обслуживания одного пакета;

- квадрат коэффициента вариации,

лj, - параметр потока, из первой задачи NУ_секj ;

tа∂- среднее время задержки пакета в сети доступа, t = 0,005 с.

Ненулевой коэффициент вариации учитывает возможные отклонения при использовании в заголовках IP полей ToS. Кроме того, время обработки IP-пакета в значительной мере зависит от используемых на маршрутизаторе правил обработки.

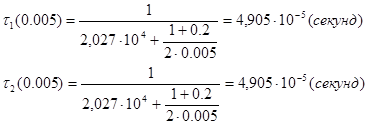

Из формулы (2.2) следует зависимость максимальной величины для средней длительности обслуживания одного пакета от среднего времени задержки в сети доступа.

(2.3)

Построим данные зависимости при помощи прикладной программы MathCad.

Рисунок 3- Зависимость максимальной величины для средней длительности обслуживания одного пакета от среднего времени задержки в сети доступа для кодека G.711

Интенсивность обслуживания связана со средним временем задержки пакета в сети доступа обратно пропорционально:

(2.4)

Для G.711а

Для G.729

Время должно выбираться как минимальное из двух возможных значений. Первое значение - величина, полученная из последней формулы. Второе значение - та величина, которая определяется из условия ограничения загрузки системы - р. Обычно эта величина не должна превышать 0,5.

При среднем значении задержки в сети доступа 5 мс коэффициент использования равен:

сj=лj∙фj(0.005) (2.5)

с1=

с2=

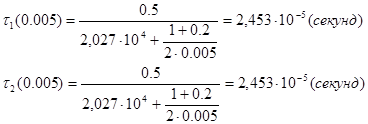

При таком высоком использовании малейшие флуктуации параметров могут привести к нестабильной работе системы. Определим параметры-системы при её использовании на 50%. Средняя длительность обслуживания будет равна

(2.6)

Определим интенсивность обслуживания при этом

(2.7)

Задержка и сети доступа рассчитывается по формуле:

Рассчитывать вероятность при известных л и ф нецелесообразно, т.к. в Y.1541 вероятность P{t>50Mc} < 0.001 определена для передачи из конца в конец.

При известном среднем размере пакета h, определяем требуемую полосу пропускания

цj = вj∙hj (бит/с) (2.8)

Сравним полученные результаты

Рисунок 2 – Полоса пропускания

Из графика видно, что для передачи одной и той же информации, то есть одного объема при использовании услуги Triple Play, необходима различная полоса пропускания, в нашем случае при использовании кодека G.711 а с длиной пакета 160 байт необходима большая полоса пропускания, чем при использовании кодека G.729 с длиной пакета 20 байт.

Предположим, что в структурном составе абонентов отсутствуют группы пользователей использующие видео. При этом в вышеприведённом анализе следует опустить расчёт числа пакетов, возникающих при использовании сервисов высокоскоростной передачи данных и видеоуслуг.

Число генерирующих пакетов, возникающих в ЧНН, будет равно

N1 = Ntel + Nint = N •(2 9)

N2 = Ntel + Nint = N •

где Ntel - число пакетов телефонии, генерируемое всеми пользователями

в час наибольшей нагрузки;

Nint - число пакетов интернета, генерируемое второй группой

пользователей в час наибольшей нагрузки

р2H - доля пользователей группы 2 в общей структуре абонентов

nj - число пакетов, генерируемых в секунду одним абонентом при

использовании кодека G.711;

t- средняя длительность разговора в секундах;

f — число вызовов в час наибольшей нагрузки;

N — общее число пользователей.

Число пакетов в секунду:

(2 10)

Среднее время обслуживания одного пакета при норме задержки 5 мс:

Коэффициент использования:

сj=л j∙фj (0.005),

При использовании системы на 50%:
