Расчет трафика сжатых пакетов

Требуемая пропускная способность:

цj = вj∙hj (бит/с)

Для второго кодека проводим аналогичные вычисления. Сравним полученные результаты.

Рисунок 3 - Пример отображения результатов расчета: требуемая полоса пропускания

И

з графика видно, что для передачи информации одного объема, необходима различная полоса пропускания, в данном случае при использовании кодека G.711а с длиной пакета 160 байт необходима большая полоса пропускания, чем при использовании кодека G.729 с длиной пакета 20 байт.

мультисервисный пакет кодек тунеллирование

Задача 3

Составить математическую модель эффекта туннелирования в MPLS, которая представляет собой сеть массового обслуживания с последовательными очередями.

Определить:

- время пребывания пакета в туннеле из N узлов V1 (N);

- время V2(N) пребывания пакета в LSP - пути сети MPLS из N узлов (маршрутизаторов) без организации LSР – туннеля для различных нагрузок с1, с2, с3, обслуживаемых узлом LSP-маршрута.

Построить виртуальный тракт LSP, коммутируемый по меткам.

Построить графики по результатам расчетов при различных с.

Провести расчет математической модели эффекта туннелирования в MPLS , применив MATHCAD или другую программу.

На основе результатов расчета сравнить различные варианты и сделать выводы о возможности организации туннеля между первым узлом и узлом N.

Исходные данные

Таблица 3.1

Здесь:

-интенсивность входного потока заявок.

-среднее время обслуживания в системе М/М/m в стационарных условиях

нагрузка, обслуживаемая узлом LSР- маршрута.

m- поправочный коэффициент

Решение

Основное отличие технологии MPLS – IP - маршрутизаторы анализируют заголовок каждого пакета, чтобы выбрать направление для его пересылки к следующему маршрутизатору, в технологии MPLS заголовок анализируется только один раз на входе в сеть, после чего устанавливается соответствие между пакетом и потоком.

Принцип коммутации MPLS основывается на обмене меток. Любой передаваемый пакет ассоциируется с тем или иным классом сетевого уровня FEC (Forwarding Equivalence Class), каждый из которых идентифицируется определенной меткой. Значение метки уникально лишь для участка пути между соседними узлами сети MPLS, которые называются также маршрутизаторами, коммутирующими по меткам LSR (Label Switching Router). На рисунке 1 пограничный маршрутизатор LSR1 - входной, а LSR4 -выходной маршрутизатор. Последовательность маршрутизаторов (LSR1, ., LSR4), через которые проходят пакеты, принадлежащие одному FEC, образует виртуальный тракт LSP, коммутируемый по меткам, LSP (Label Switching Path).

Таким образом, главная особенность MPLS - отделение процесса коммутации пакета от анализа IР - адресов в его заголовке, что открывает ряд возможностей.

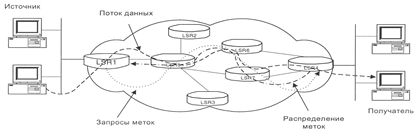

Рисунок 3.1

Существует еще одно весьма важное достоинство MPLS – возможность в рамках архитектуры MPLS вместе с пакетом передавать не одну метку, а стек меток.

Операции добавления/изъятия метки определены как операции на стеке (push/pop). Результат коммутации задает лишь верхняя метка стека, нижние же передаются прозрачно до операции изъятия верхней. Такой подход позволяет создавать иерархию потоков в сети MPLS и организовывать туннельные передачи.

Речь идет о возможности управления в MPLS всем трактом передачи пакета без специфицирования в явном виде промежуточных маршрутизаторов. Это достигается путем создания туннелей через промежуточные маршрутизаторы, которые могут охватывать несколько сетевых сегментов, как это изображено на рисунке 1.

Все пограничные маршрутизаторы MPLS (LER1, LER2, LER3 и LER4) используют протокол BGP и создают коммутируемый по меткам тракт LSP между ними (LSP1). LER1 знает о том, что его следующий пункт назначения - LER2, поскольку он передает данные от отправителя, которые должны пройти через два сегмента сети. В свою очередь, LER3 знает о том, что его следующий пункт назначения - LER4, и т.д. Эти пограничные четыре LER будут использовать протокол LDP для получения и хранения меток от выходного LER (LER4 в данном сценарии) вплоть до входного LER (LER1).

Рисунок 3.2

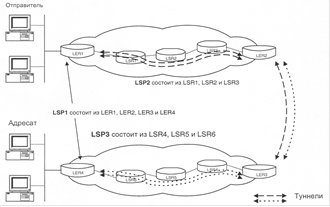

Однако для того, чтобы данные были переданы от LER1 к LER2, они должны пройти через несколько (в данном случае три) транзитных маршрутизаторов LSR. Таким образом, между двумя LER (LER1 и LER2) создается отдельный тракт LSP (LSP2) (рис.2) , который охватывает LSR1, LSR2 и LSR3. Он, в сущности, представляет собой туннель между этими двумя LER. Метки в этом тракте отличаются от меток, которые LER создали для LSPl.

Рисунок 3.3

Это справедливо и для LER3 и LER4, равно как и для LSR, находящихся между ними. Для этого последнего сегмента создается тракт LSP3. Для достижения этого результата, при передаче пакета через два сетевых сегмента используется концепция стека меток. Поскольку пакет должен следовать через LSP1, LSP2 и LSP3, он будет переносить одновременно две отдельные метки. Пары, используемые для каждого сегмента, следующие: для первого сегмента - метка для LSP1 и LSP2, для второго сегмента - метка для LSP1 и LSP3.

Когда пакет покидает первую сеть и принимается пограничным маршрутизатором LER2 (рис.3), тот удаляет метку для LSP2 и заменяет её на метку для LSP3, заменяя при этом метку LSP1 внутри пакета на метку следующей пересылки. LER4 удаляет обе метки перед отправкой пакета адресату.

Математическая модель эффекта туннелирования в MPLS представляет собой сеть массового обслуживания с последовательными очередями.

Оцениваемыми параметрами являются:

- Среднее время обслуживания без прерывания (период занятости) и среднее время пребывания пакета в n-м узле.

- Обслуживаемые за период занятости (т.е. непрерывно, без освобождения) пакеты объединяются в группу на выходе узла и называются пачкой.
