Исходя из таблицы 1.4 в качестве мощных сопротивлений выбираем резисторы RWN5020 с типоразмером корпуса SMD POW (рисунок 6.2.б).

9_10000010_20000

А = 1.5 мм, В = 1.2 мм, С = 4.7 мм.

Рисунок.1.4 - Рекомен

дованное расположение резисторов при пайке: RC01, RC02H типоразмера 1206.

а)

б)

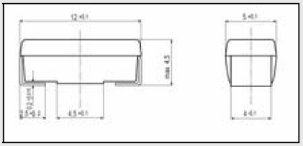

Рисунок.1.5. - Типоразмеры корпусов резисторов:

а) SMD MELF; б) SMD POW

В качестве подстроечных сопротивлений выбираем резисторы PVZ3A фирмы Murata . Подстроечные сопротивления PVZ3A.

Таблица 1.6- Технические параметры.

Функциональная характеристика

Линейная

Номинальная мощность

0.1Вт при 50°С

Максимальное рабочее напряжение

50V

Рабочий диапазон температур

25°C…85°C

Допустимое отклонение номинального значения сопротивления

±30%

Угол поворота

230°± 10°

Диапазон номинальных сопротивлений

100Ом…2МОм

Температурный коэффициент сопротивления (ТКО)

500ppm/°C

Усилие поворота

20-200 г./см

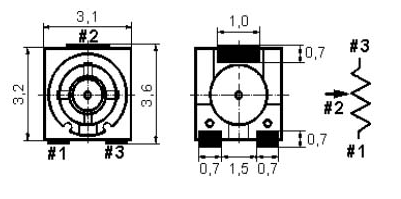

Рисунок.1.6 - Типоразмер подстроечных резисторов PVZ3A.

1.3.2 Выбор конденсаторов

При выборе конденсаторов, учитывая условия эксплуатации изделия, а также электрические параметры, будем руководствоваться тем, что для конденсаторов выдвигаются следующие требования:

- наименьшая масса;

- наименьшие размеры;

- относительная дешевизна;

- высокая стабильность;

- высокая надежность;

Возьмем для рассмотрения несколько типов конденсаторов, и сделаем сравнение относительно класса диэлектрика в виде таблицы.

Таблица 1.7 - Технические параметры. SMD конденсаторы.

Класс диэлектрика

Класс 1

Класс 2

Типоразмер корпусу

0402…1210

0402…2220

Номинальное напряжение Uн

50В; 200В;500В;1кВ;3кВ

25В; 50 В; 100В; 200В; 500В;1кВ;2кВ;3кВ

Диапазон емкостей

1 пФ…10 нФ;1нФ…10мкФ

1 пФ…1 нФ; 1нФ…10мкФ

Допуск емкостей

(в % или пФ)

При Сн<10 пФ: ±0.1 пФ

±0.25 пФ; ±0.5 пФ

При Сн≥10 пФ: ±1 %; ±2 %

±5 %; ±10 %

±5 %

±10 %

±20 %

Максимально относительная девиация емкости ΔС/С

-

±15 %

Диапазон рабочих температур

-55…+125ºС

-55…+125ºС

Максимальное значение тангенса угла потерь tg δ

<1.10-3

<25.10-3

<35.10-3 (16В)

Сопротивление изоляции при 25 ºС

> 105 МОм

> 105 МОм

при 125 ºС

-

> 104 МОм

Постоянная времени при 25 ºС

> 1000 с

> 1000 с

Таблица 1.8 - Типоразмер SMD конденсаторов.

Размер

мм

0402

1005

06032

1608

0805

2012

1206

3216

1210

3225

l

1.5±0.1

1.6±0.15

2.0±.02

3.2±0.2

3.2±0.3

b

0.5±0.05

0.8±0.1

1.25±0.15

1.6±0.15

2.5±0.3

s

0.5±0.05

0.8±0.1

1.35max

1.3max

1.7max

k

0.1-0.4

0.1-0.4

0.13-0.75

0.25-0.75

0.25-0.75

Исходя из таблицы.1.8, в качестве SMD конденсаторов выбираем конденсаторы с диэлектриком 1-го класса, типоразмером корпуса 1206.

10_2000055_20000

А = 1.5 мм, В = 1.2 мм, С = 4.7 мм.

Рисунок.1.7 - Расположение при пайке SMD конденсаторов

Рекомендованное расположение при пайке SMD конденсаторов типорозмера 1206.Выбираем электролитические конденсаторы фирмы Hitano, для обычного монтажа серии ECR.

Таблица 1.9 - Серия ECR.

диапазон напряжений

6.3…100В

160…460В

диапазон емкостей

0.47…10000мкФ

0.47…220мкФ

температурный диапазон

-40…+85°С

-25…+85°С

ток потерь

<0.01CU

<0.03CU

разброс емкостей

±20% при 20°С, 120Гц
