Проектирование беспроводной сети Wi-Fi

Затем следует этап второй перестановки битов, цель которого заключается в том, чтобы соседние биты не оказались одновременно в младших разрядах групп, определяющих модуляционный символ в сигнальном созвездии. То есть после второго этапа перестановки соседние биты оказываются попеременно в старших и младших разрядах групп. Делается это с целью улучшения помехоустойчивости передаваемого сигнала.

После перемежения последовательность бит разбивается на группы по числу позиций выбранного типа модуляции и формируются OFDM-символы.

Сформированные OFDM-символы подвергаются быстрому преобразованию Фурье, в результате чего формируются выходные синфазный и квадратурный сигналы, которые затем подвергаются стандартной обработке — модуляции.

1.3.3 Стандарт IEEE 802.11n

Этот стандарт был утверждён 11 сентября 2009. 802.11n по скорости передачи сравнима с проводными стандартами. Максимальная скорость передачи стандарта 802.11n примерно в 5 раз превышает производительность классического Wi-Fi.

Можно отметить следующие основные преимущества стандарта 802.11n:

– большая скорость передачи данных (около 300 Мбит/с);

– равномерное, устойчивое, надежное и качественное покрытие зоны действия станции, отсутствие непокрытых участков;

– совместимость с предыдущими версиями стандарта Wi-Fi.

Недостатки:

– большая мощность потребления;

– два рабочих диапазона (возможная замена оборудования);

– усложненная и более габаритная аппаратура.

Увеличение скорости передачи в стандарте IEEE 802.11n достигается, во-первых, благодаря удвоению ширины канала с 20 до 40 МГц, а во-вторых, за счет реализации технологии MIMO.

Технология MIMO (Multiple Input Multiple Output) предполагает применение нескольких передающих и принимающих антенн. По аналогии традиционные системы, то есть системы с одной передающей и одной принимающей антенной, называются SISO (Single Input Single Output).

Стандарт IEEE 802.11n основан на технологии OFDM-MIMO. Очень многие реализованные в нем технические детали позаимствованы из стандарта 802.11a, однако в стандарте IEEE 802.11n предусматривается использование как частотного диапазона, принятого для стандарта IEEE 802.11a, так и частотного диапазона, принятого для стандартов IEEE 802.11b/g. То есть устройства, поддерживающие стандарт IEEE 802.11n, могут работать в частотном диапазоне либо 5, либо 2,4 ГГц.

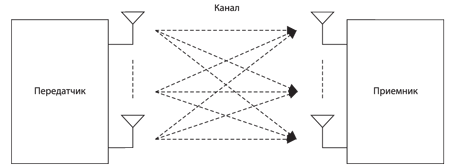

Рисунок 1.4 - Принцип реализации технологии MIMO

Передаваемая последовательность делится на параллельные потоки, из которых на приемном конце восстанавливается исходный сигнал. Здесь возникает некоторая сложность — каждая антенна принимает суперпозицию сигналов, которые необходимо отделять друг от друга. Для этого на приемном конце применяется специально разработанный алгоритм пространственного обнаружения сигнала. Этот алгоритм основан на выделении поднесущей и оказывается тем сложнее, чем больше их число. Единственным недостатком использования MIMO является сложность и громоздкость системы и, как следствие, более высокое потребление энергии.Для обеспечения совместимости MIMO-станций и традиционных станций предусмотрено три режима работы:

- Унаследованный режим (legacy mode).

- Смешанный режим (mixed mode).

- Режим зеленого поля (green field mode).

Каждому режиму работы соответствует своя структура преамбулы — служебного поля пакета, которое указывает на начало передачи и служит для синхронизации приемника и передатчика. В преамбуле содержится информация о длине пакета и его типе, включая вид модуляции, выбранный метод кодирования, а также все параметры кодирования. Для исключения конфликтов в работе станций MIMO и обычных (с одной антенной) во время обмена между станциями MIMO пакет сопровождается особой преамбулой и заголовком. Получив такую информацию, станции, работающие в унаследованном режиме, откладывают передачу до окончания сеанса между станциями MIMO. Кроме того, структура преамбулы определяет некоторые первичные задачи приемника, такие как оценка мощности принимаемого сигнала для системы автоматической регулировки усиления, обнаружение начала пакета, смещение по времени и частоте.

Режимы работы станций MIMO.

Унаследованный режим. Этот режим предусмотрен для обеспечения обмена между двумя станциями с одной антенной. Передача информации осуществляется по протоколам 802.11а. Если передатчиком является станция MIMO, а приемником — обычная станция, то в передающей системе используется только одна антенна и процесс передачи идет так же, как и в предыдущих версиях стандарта Wi-Fi. Если передача идет в обратном направлении — от обычной станции в многоантенную, то станция MIMO использует много приемных антенн, однако в этом случае скорость передачи не максимальная. Структура преамбулы в этом режиме такая же, как в версии 802.11а.

Смешанный режим. В этом режиме обмен осуществляется как между системами MIMO, так и между обычными станциями. В связи с этим системы MIMO генерируют два типа пакетов, в зависимости от типа приемника. С обычными станциями работа идет медленно, поскольку они не поддерживают работу на высоких скоростях, а между MIMO — значительно быстрее, однако скорость передачи ниже, чем в режиме зеленого поля. Преамбула в пакете от обычной станции такая же, что и в стандарте 802.11а, а в пакете MIMO она немного изменена. Если передатчиком выступает система MIMO, то каждая антенна передает не целую преамбулу, а циклически смещенную. За счет этого снижается мощность потребления станции, а канал используется более эффективно. Однако не все унаследованные станции могут работать в этом режиме. Дело в том, что если алгоритм синхронизации устройства основан на взаимной корреляции, то произойдет потеря синхронизации.

Режим зеленого поля. В этом режиме полностью используются преимущества систем MIMO. Передача возможна только между многоантенными станциями при наличии унаследованных приемников. Когда идет передача MIMO-системой, обычные станции ждут освобождения канала, чтобы избежать конфликтов. В режиме зеленого поля прием сигнала от систем, работающих по первым двум схемам, возможен, а передача им — нет. Это сделано для того, чтобы исключить из обмена одноантенные станции и тем самым повысить скорость работы. Пакеты сопровождаются преамбулами, которые поддерживаются только станциями MIMO. Все эти меры позволяют максимально использовать возможности систем MIMO-OFDM. Во всех режимах работы должна быть предусмотрена защита от влияния работы соседней станции, чтобы предотвратить искажения сигналов. На физическом уровне модели OSI для этого используются специальные поля в структуре преамбулы, которые оповещают станцию о том, что идет передача и необходимо определенное время ожидания. Некоторые методы защиты принимаются и на канальном уровне. В зависимости от используемой полосы пропускания режимы работы классифицируются следующим образом:

1. Наследуемый режим. Этот режим нужен для согласования с предыдущими версиями Wi-Fi. Он очень похож на 802.11a/g как по оборудованию, так и по полосе пропускания, которая составляет 20 МГц.
