2.4 Разработка структурной схемы организации сети
Беспроводная сеть, которую планируется реализовать, будет основана на новом стандарте IEEE 802.11n.
Сеть будет управляться сервером с помощью беспроводного коммутатора. Так как беспроводной коммутатор и точки доступа распространяют сигнал сферически, планируется установить по три точки доступа на втором и четвёртом этажах по все
й площади общежития, а беспроводной коммутатор - на третьем этаже, в центре, для охвата каждой точки доступа. Схема беспроводной сети представлена на рисунке 2.4
Организация сети доступа
· Организовать сеть беспроводного доступа, для чего приобрести и установить 6 точек доступа DWL-8600AP по 3 точки на втором и четвертом этажах.
· Беспроводной коммутатор DWS-4026 разместить в рабочем помещении на третьем этаже.
· Настроить беспроводной коммутатор, определить точки доступа. Обеспечить мониторинг и защиту сети.
· Организация подключения к сети Internet. Доступ к сети Internet организовать через широкополосный /DSL модем.

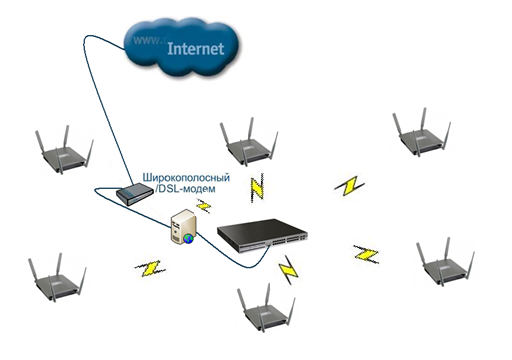

Рисунок 2.4 – Схема беспроводной сети
2.5 Программирование
При проектировании беспроводной сети Wi-Fi была разработана программа расчёта эффективной изотропной излучаемой мощности для удобства проведения расчетов. Приложение разработано на языке Delphi 7
Вид программы расчёта эффективной изотропной излучаемой мощности представлен на рисунке 2.5. Код показан в приложении E.

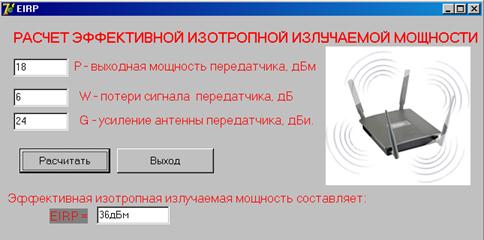

Рисунок 2.5 – Вид программы
3 РАСЧЕТНАЯ ЧАСТЬ
3.1 Расчет эффективной изотропной излучаемой мощности
Эффективная изотропная излучаемая мощность определяется по формуле:
EIRP = РПРД - WАФТпрд + GПРД, (3.1)
где РПРД - выходная мощность передатчика, дБм;
WАФТпрд - потери сигнала в АФТ передатчика, дБ;
GПРД - усиление антенны передатчика, дБи.
Расчет эффективной изотропной излучаемой мощности одной точки доступа (данные представлены в таблице 3.1)
Таблица 3.1 – Параметры данных
Обозначение |
Наименование |
Ед. изм. |
Значение |
РПРД |
выходная мощность передатчика |
дБм |
18 |
GПРД |
коэффициент усиления антенны |
дБи |
24 |
WАФТпрд |
потери сигнала передатчика |
дБ |
6 |
По формуле (3.1) эффективная изотропная излучаемая мощность составляет:
EIRP = 18 – 6 + 24 = 36 дБм
3.2 Расчет зоны действия сигнала
Эта методика позволяет определить теоретическую дальность работы беспроводного канала связи, построенного на оборудовании D-LINK. Следует сразу отметить, что расстояние между антеннами, получаемое по формуле – максимально достижимое теоретически, а так как на беспроводную связи влияет множество факторов, получить такую дальность работы, особенно в черте города, увы, практически невозможно.
Для определения дальности связи необходимо рассчитать суммарное усиление тракта и по графику определить соответствующую этому значению дальность. Усиление тракта в дБ определяется по формуле:
(3.2)
где
– мощность передатчика;
– коэффициент усиления передающей антенны;
– коэффициент усиления приемной антенны;
– реальная чувствительность приемника;
По графику, приведённому на рисунке 3.1, находим необходимую дальность работы беспроводного канала связи.

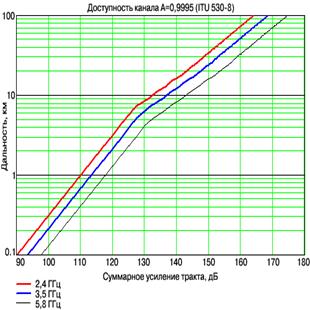

Рисунок 3.1 – График для определения дальности работы беспроводного канала связи
По графику (кривая для 2.4 GHz) определяем соответствующую этому значению дальность. Получаем дальность равную ~300 метрам.
Без вывода приведём формулу для расчёта дальности. Она берётся из инженерной формулы расчёта потерь в свободном пространстве:
(3.3)
где
FSL (free space loss) – потери в свободном пространстве (дБ);
F – центральная частота канала на котором работает система связи (МГц);
D – расстояние между двумя точками (км).
FSL определяется суммарным усилением системы. Оно считается следующим образом:
Суммарное усиление = Мощность передатчика (дБмВт) + | Чувствительность приёмника (–дБмВт)(по модулю) | + Коэф. Уисления антенны передатчика + Коэф усиления антенны приёмника – затухание в антенно-фидерном тракте передатчика – затухание в антенно-фидерном тракте приёмника – SOM
Для каждой скорости приёмник имеет определённую чувствительность. Для небольших скоростей (например, 1-2 мегабита) чувствительность наивысшая: от –90 дБмВт до –94 дБмВт. Для высоких скоростей, чувствительность намного меньше.
В зависимости от марки радио-модулей максимальная чувствительность может немного варьироваться. Ясно, что для разных скоростей максимальная дальность будет разной.
SOM (System Operating Margin) – запас в энергетике радиосвязи (дБ). Учитывает возможные факторы отрицательно влияющие на дальность связи, такие как:
· температурный дрейф чувствительности приемника и выходной мощности передатчика;
· всевозможные погодные аномалии: туман, снег, дождь;
· рассогласование антенны, приёмника, передатчика с антенно-фидерным трактом.
Параметр SOM берётся равным 15 дБ. Считается, что 15-ти децибельный запас по усилению достаточен для инженерного расчета.
В итоге получим формулу дальность связи:
.
D=0.25km = 250м
4 ЗАЩИТА БЕСПРОВОДНЫХ СЕТЕЙ
4.1 Защита информации
По мере увеличения количества поставщиков и производителей, отдающих предпочтение беспроводным технологиям, последние все чаще преподносятся как средство, способное спасти современный компьютерный мир от опутывающих его проводов.
Разработчики беспроводного доступа не заметили подводных рифов в собственных водах, в результате чего первые робкие попытки беспроводных технологий завоевать мир провалились. Препятствием для широкого распространения беспроводных технологий, то есть тем самым «рифом», стал недостаточно высокий уровень безопасности.
