Проектирование беспроводной сети Wi-Fi

2. Двойной наследуемый режим. Устройства используют полосу 40 МГц, при этом одни и те же данные посылаются по верхнему и нижнему каналу (каждый шириной 20 МГц), но со смещением фазы на 90°. Структура пакета ориентирована на то, что приемником является обычная станция. Дублирование сигнала позволяет уменьшить искажения, повышая тем самым скорость передачи.

3. Режим с высокой пропускной спосо

бностью. Устройства поддерживают обе полосы частот — 20 и 40 МГц. В этом режиме станции обмениваются только пакетами MIMO. Скорость работы сети максимальна.

4. Режим верхнего канала. В этом режиме используется только верхняя половина диапазона 40 МГц. Станции могут обмениваться любыми пакетами.

5. Режим нижнего канала. В этом режиме используется только нижняя половина диапазона 40 МГц. Станции также могут обмениваться любыми пакетами.

Методы повышения быстродействия.

Скорость передачи данных зависит от многих факторов (таблица 1.3) и, прежде всего, от полосы пропускания. Чем она шире, тем выше скорость обмена. Второй фактор — количество параллельных потоков. В стандарте 802.11n максимальное число каналов равно 4. Также большое значение имеют тип модуляции и метод кодирования. Помехоустойчивые коды, которые обычно применяются в сетях, предполагают внесение некоторой избыточности. Если защитных битов будет слишком много, то скорость передачи полезной информации снизится. В стандарте 802.11n максимальная относительная скорость кодирования составляет до 5/6, то есть на 5 битов данных приходится один избыточный. В таблице 3 приведены скорости обмена при квадратурной модуляции QAM и BPSK. Видно, что при прочих одинаковых параметрах модуляция QAM обеспечивает гораздо большую скорость работы.

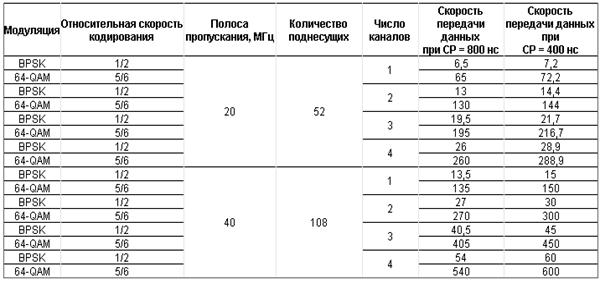

Таблица 1.3 - Скорость передачи данных при различных типах модуляции

Передатчики и приемники 802.11n

В стандарте IEEE 802.11n допускается использование до четырех антенн у точки доступа и беспроводного адаптера. Обязательный режим подразумевает поддержку двух антенн у точки доступа и одной антенны и беспроводного адаптера. В стандарте IEEE 802.11n предусмотрены как стандартные каналы связи шириной 20 МГц, так и каналы с удвоенной шириной. Общая структурная схема передатчика изображена на рисунке 1.5. Передаваемые данные проходят через скремблер, который вставляет в код дополнительные нули или единицы (так называемое маскирование псевдослучайным шумом), чтобы избежать длинных последовательностей одинаковых символов. Затем данные разделяются на N потоков и поступают на кодер с прямой коррекцией ошибок (FEC). Для систем с одной или двумя антеннами N = 1, а если используются три или четыре передающих канала, то N = 2.

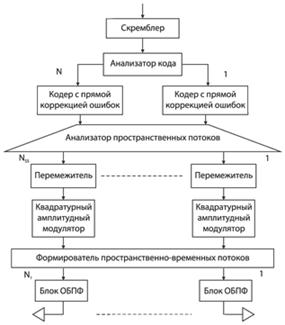

Рисунок 1.5 - Общая структура передатчика MIMO-OFDM

Кодированная последовательность разделяется на отдельные пространственные потоки. Биты в каждом потоке перемеживаются (для устранения блочных ошибок), а затем модулируются. Далее происходит формирование пространственно-временных потоков, которые проходят через блок обратного быстрого преобразования Фурье и поступают на антенны. Количество пространственно-временных потоков равно количеству антенн. Структура приемника аналогична структуре передатчика изображена на рисунке 1.6, но все действия выполняются в обратном порядке.

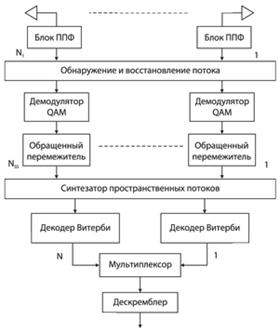

Рисунок 1.6 - Общая структура приемника MIMO-OFD

1.4 Факторы более высокой скорости передачи данных стандарта 802.11n

Cтандарт 802.11n применяет три основных механизма для увеличения скорости передачи данных:

- применение нескольких приемопередатчиков и специальных алгоритмов передачи и приема радиосигнала, известный по аббревиатуре MIMO;

- увеличение полосы частот сигнала с 20 до 40 МГц;

- оптимизация протокола уровня доступа к сети.

Рассмотрим каждый из этих механизмов немного подробнее.

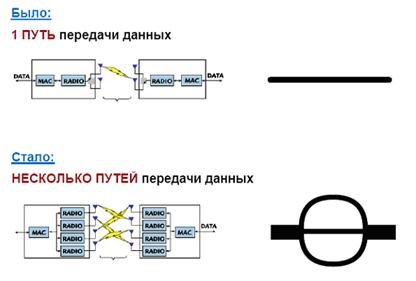

Рисунок 1.7 - Первый фактор увеличения скорости передачи данных

Первый фактор. С применением MIMO появляется возможность одновременно передавать несколько потоков данных в одном и том же канале, а затем при помощи сложных алгоритмов обработки восстанавливать их на приеме. Проводя аналогию с автодорогами, можно сказать, что ранее существовал только 1 путь, соединяющий точки А и Б. Теперь таких путей несколько и общая пропускная способность системы увеличилась.

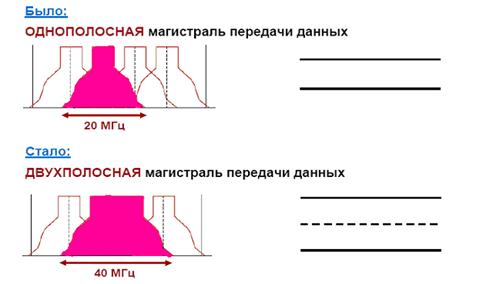

Рисунок 1.8 - Второй фактор увеличения скорости передачи данных

Второй фактор – увеличение доступной ширины полосы частот. Теоретически достижимая пропускная способность канала связи напрямую зависит от ширины занимаемой им полосы частот. В новом стандарте появилась возможность объединять соседние каналы по 20 МГц и таким образом увеличивать пропускную способность практически в 2 раза. По аналогии с автомагистралями можно считать, что вдвое увеличивается количество доступных для движения полос.

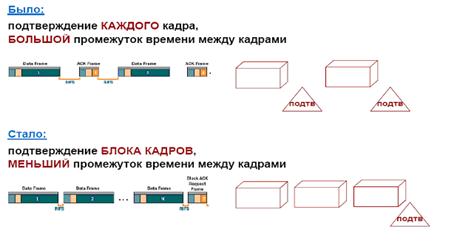

Рисунок 1.9 - Третий фактор увеличения скорости передачи данных

Первые два фактора относились к физическому каналу. Третий важный фактор увеличения производительности – оптимизация протокола передачи данных на уровне доступа к среде. В предыдущих версиях прием каждого переданного кадра (порции данных) должен был подтверждаться приемной стороной. В новой версии введена возможность блокового подтверждения. Приемник информации передает одно подтверждение сразу на несколько успешно принятых кадров, что уменьшает загрузку общей пропускной способности канала служебными сообщениями. Кроме того, уменьшен временной промежуток между кадрами, что также позволило повысить полезную пропускную способность. Проводя аналогии с повседневной жизнью, можно сравнить кадры с контейнерами для перевозок грузов. Новые правила 802.11 n позволили уменьшить дистанцию между контейнерами и позволили диспетчеру подтверждать не каждый груз в отдельности, а сразу партию грузов.

1.5 Топологии беспроводных сетей Wi-Fi

Сети стандарта 802.11 могут строиться по любой из следующих топологий:

· Независимые базовые зоны обслуживания (Independent Basic Service Sets, IBSSs);

· Базовые зоны обслуживания (Basic Service Sets, BSSs);

· Расширенные зоны обслуживания (Extended Service Sets, ESSs).

Независимые базовые зоны обслуживания (IBSS)

IBSS представляет собой группу работающих в соответствии со стандартом 802.11 станций, связывающихся непосредственно одна с другой. На рисунке 1.10 показано, как станции, оборудованные беспроводными сетевыми интерфейсными картами (network interface card, NIC) стандарта 802.11, могут формировать IBSS и напрямую связываться одна с другой.
