Модели аналоговых компонентов программного пакета MC8
Глава 3. Источники сигналов
Программа Micro-Cap 8 содержит модели источников сигналов различного назначения [1].
Function Sources – функциональные источники сигналов задаются функциональными зависимостями во времени (например, VALUE=5*Sin(2*PI*1E6*T) – гармоническое колебание с амплитудой 5 В и частотой 1 МГц).
Laplace Sources, Z Transform Sources – линейные управляемые ист
очники, задаваемые преобразованиями Лапласа и Z-преобразованиями. Эти источники используются при расчете частотных характеристик и проведении других видов анализа.
Dependent Sources – линейные и нелинейные зависимые источники. Линейные зависимые источники в формате схем МС задаются двумя атрибутами: PART: <имя>, VALUE: <коэффициент передачи>. Управляемые источники с нелинейной зависимостью описываются более сложными математическими выражениями, например, полиномиальной функцией. В программе MC8 имеется четыре типа линейных и нелинейных зависимых источника:
- источник напряжения, управляемый напряжением (ИНУН);
- источник тока, управляемый током (ИТУТ);
- источник напряжения, управляемый током (ИНУТ);
- источник тока, управляемый напряжением (ИТУН).
Наиболее часто используемые при моделировании схем источники сигналов объединены в библиотеке Analog Primitives в каталог Waveform Sources, а способы их задания в формате схем МС приводятся ниже.
3.1 Независимые источники постоянного напряжения и тока
Графические изображения источника постоянного напряжения (Battery), источника фиксированного смещения для аналоговых цепей (Fixed Analog) и источника постоянного тока (ISource) показаны на рис. 6. В формате схем МС они задаются одинаковым способом, т.е. после выбора данных компонентов (или после двойного щелчка по компоненту) появляется окно задания параметров источника. Далее указываются значения атрибутов PART:<имя> и VALUE:<значение>. Упомянутые выше источники являются идеальными, т.е. внутреннее сопротивление источников напряжения равно нулю, а источника тока – бесконечности.
3.2 Источники импульсного и синусоидального сигналов

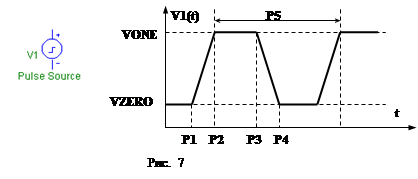

Источники импульсного напряжения (Pulse Source) в формате MC8 имеют одинаковые параметры модели (табл 3). На рис. 7 показано графическое изображение импульсного источника и форма генерируемого импульсного сигнала. В зависимости от соотношения
Таблица 3
Обозначение |
Параметр |
Размерность |
VZERO |
Начальное значение |
В |
VONE |
Максимальное значение |
В |
P1 |
Начало переднего фронта |
С |
P2 |
Начало плоской вершины импульса |
С |
P3 |
Конец плоской вершины импульса |
С |
P4 |
Момент достижения уровня VZERO (конец заднего фронта) |
С |
P5 |
Период повторения |
С |
параметров сигнала в окне задания имени модели предусмотрены следующие названия моделей источников импульсного напряжения (атрибут MODEL:<имя модели>), формирующих импульсные сигналы разной формы:
IMPULSE – импульсный сигнал с нулевой длительностью фронтов (P1=P2, P3=P4) и площадью импульса, равной 1, при этом длительность импульса (P4-P1) близка к нулю (приближенная модель д-импульса);
PULSE – импульсный сигнал, показанный на рис. 7;
SAWTOOTH – пилообразный импульсный сигнал, длительность переднего фронта которого (P2-P1) равна длительности самого импульса (P4-P1), а длительность вершины равна нулю (P3-P2=0);
SQUARE – импульсный сигнал с нулевой длительностью фронтов (прямоугольный сигнал), а при длительности вершины импульса, равной половине периода повторения, такой сигнал называется меандром;
TRIANGLE – импульсный сигнал, имеющий форму треугольника (в частности, при P2-P1=P4-P3 и P3-P2=0 – сигнал приобретает форму равнобедренного треугольника).
Конечно, с точки зрения моделирования данное деление весьма условно, поскольку, выбрав, например, MODEL=TRIANGLE можно переопределить значения параметров Pi и получить форму сигнала, приведенную на рис. 7. Модель источника Pulse Source является идеальной, т.е. внутреннее сопротивление генератора равно нулю.
Источник синусоидального напряжения (Sine Source) в отличие от импульсного источника представлен в MC8 моделью, внутреннее сопротивление которого может быть задано пользователем. Принятое в MC8 графическое изображение генератора показано на рис. 8. После выбора модели генератора MODEL=GENARAL открывается окно задания параметров источника, список которых представлен в табл. 4. Имя модели впоследствии пользователь может отредактировать по своему усмотрению, например, как показано на рис. 8, имя атрибута MODEL=1 MHZ.
Таблица 4
Обозначение |
Параметр |
Размер-ность |
F |
Частота |
Гц |
A |
Амплитуда |
В |
DC |
Постоянная составляющая |
В |
PH |
Начальная фаза |
Радиан |
RS |
Внутреннее сопротивление |
Ом |
RP |
Период повторения затухающего сигнала |
С |
TAU |
Постоянная времени изменения амплитуды сигнала по экспоненциальному закону |
С |
