Модели аналоговых компонентов программного пакета MC8

Последние два параметра для источника гармонического колебания принимаются равными нулю, а для затухающего синусоидального колебания параметр RP определяет периодичность синусоидальных «вспышек», а TAU – постоянную времени «затухания» колебания. Форма сигнала в пределах одного периода RP при этом описывается выражением . В случа

е гармонического колебания (параметры RP=TAU=0) программа MC8 моделирует сигнал .

3.3 Независимые источники напряжения и тока сложной формы (Voltage Source и Current Source)

Підпис:
Рис. 9

Независимые источники напряжения (Voltage) и тока (Current) позволяют создавать входные воздействия разнообразной формы: импульсные (Pulse), синусоидальные (Sin), экспоненциальные (Exp), кусочно-линейные (PWL), гармонические с частотной модуляцией (SFFM), случайный сигнал или «шум» (Noise), сигнал в виде гауссового импульса (Gaussian). Графические изображения независимых источников показаны на рис. 9, а способы задания параметров практически одинаковы (см. табл. 5… 8). Поскольку для данных источников в программе MC8 не определены внутренние сопротивления, то модели независимых источников Voltage Source и Current Source следует считать идеальными.

После выбора независимого источника открывается окно задания

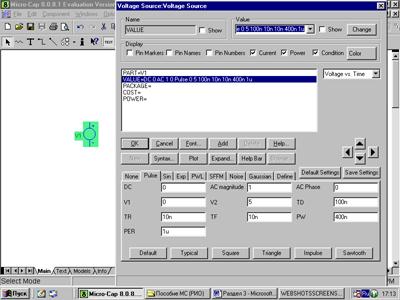

параметров модели, показанное на рис. 10. Форма генерируемого сигнала определяется с помощью закладок (Puls, Sin и т.д.), а параметры сигнала вводятся в окне задания параметров, которое имеет разный состав для разных моделей сигнала. Для всех этих сигналов можно задавать значение постоянной составляющей - параметр DC (для режима анализа DC), а также (для режима АС) указать значения амплитуды (AC magnitude) и начальной фазы (AC Phase) сигналов.

В табл. 5 представлены параметры импульсного сигнала (Pulse), аналогичного сигналу, рассмотренному ранее (см. рис. 7). Следует отметить отличия не только в обозначении, но и в способе задания параметров модели сигнала (табл. 4).

Таблица 5

Обозначение

Параметр

Размерность

V1

Начальное значение

В или А

V2

Максимальное значение

В или А

TD

Начало переднего фронта

С

TR

Длительность переднего фронта

С

TF

Длительность заднего фронта

С

PW

Длительность плоской части импульса

С

PER

Период повторения

С

Синусоидальный сигнал (Sin) определяется выражением:

Параметры гармонического сигнала приведены в табл. 6.

Таблица 6

Обозначение

Параметр

Размерность

V0

Постоянная составляющая

В или А

VA

Амплитуда

В или А

F

Частота

Гц

TD

Задержка

С

DF

Коэффициент затухания

1/С

PH

Фаза

град.

Экспоненциальная функция (Exp) описывается выражением:

Форма сигнала Exp показана на рис. 11, а назначение параметров поясняется в табл. 7. Экспоненциальный сигнал похожей формы можно получить на выходе простейшей пассивной линейной цепи первого порядка (при TC1=TC2), например, RC-цепи. Модель генератора сигнала (Exp) позволяет сформировать экспоненциальный сигнал с произвольными значениями параметров TC1 и TC2 и оперативно задать значения других параметров.

Таблица 7

Обозначение

Параметр

Размерность

V1

Начальное значение

В или А

V2

Максимальное значение

В или А

TD1

Начало переднего фронта

С

TC1

Постоянная времени переднего фронта

С

TD2

Начало заднего фронта

С

TC2

Постоянная времени заднего фронта

С

Синусоидальная функция с частотной модуляцией (SFFM) описывается выражением:

Підпис:
Рис. 12

Параметры независимого источника гармонического сигнала с частотной модуляцией приведены в табл. 8, а пример частотно-модулированного колебания показан на рис. 12. В данном примере значение несущей частоты составляет 1 МГц, модулирующая частота равна 100 кГц, а индекс модуляции (отношение девиации частоты к модулирующей частоте) равен 5.
