Многооперационные станки (МС) для обработки корпусных деталей

На базе станков ФП-27НЗ и ФП-27С разработана модификация четырехкоординатного фрезерного станка с ЧПУ и автоматической сменой инструмента ФП-27-4С. На станке возможна обработка торцевыми и концевыми фрезами плоскостей, прямолинейных и криволинейных наружных и внутренних поверхностей с постоянными и с изменяющимися углами наклона. Станок может выполнять сверление, зенкерование, растачивание и ра

звертывание отверстий, а также нарезание резьбы специальными оправками с метчиком или резьбовой головкой

Рис.4 - Вертикально-фрезерный станок 6Р13ФЗ

Рис.5 - Вертикально-фрезерный станок с ЧПУ 6520ФЗ-36

Рис.6 Специализированный вертикально-фрезерный станок МА655АЗ

Рис.7 Станок 6В444ФЗ

Сверлильно-фрезерно-расточные станки

Сверлильно-фрезерно-расточные станки выпускаются в вертикальном и горизонтальном исполнениях. Вертикальные станки выполняются с подвижной вертикали перемещающейся шпиндельной бабкой и крестовым столом.

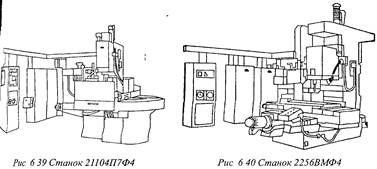

Многооперационный станок с ЧПУ модели 21104П7Ф4 (рис.8) предназначены для высокопроизводительной обработки малогабаритных деталей сложной конфигурации. На станке можно выполни сверление, зенкерование, развертывание растачивание, фрезерование по контуру; нарезание резьб метчиками. Станок оснащен автоматическим устройством столов-спутников на две позиции. Загрузка заготовки происходит во время работы станка. Для односторонней комплексной обработки плоских деталей средних размеров, по заданной программе применяют вертикальный сверлильно-фрезерно-расточной станок с ЧПУ модели 2256ВМФ4 (рис.9).

На станке можно производить получистовое и чистовое фрезерование плоскостей, пазов и криволинейных поверхностей фрезами различных типов, а также растачивание, сверление, зенкерование, развертывание, нарезание резьб метчиками в деталях из чугуна, стали, цветных металлов и пластмасс.

Вертикальный фрезерно-сверлильно-расточный полуавтомат с ЧПУ модели 65А60МФ4-01 предназначен для обработки по программе деталей сложной конфигурации типа кулачков, копиров, штампов, а также корпусных деталей из чугуна, стали я цветных металлов. Полуавтомат имеет 24-местный инструментальный магазин и устройство автоматической смены инструмента, оснащен крестовым столом. В полуавтомате предусмотрены бесступенчатое регулирование приводов подач с электродвигателями постоянного тока, система блокировки и предохранительных устройств, обеспечивающих высокую надежность работы. Отклонение от плоскостности обработанной поверхности на длине 300 мм составляет 12 мкм, отклонение от заданного контура обработанной детали - 40 мкм.

Сверлильно-фрезерно-расточные станки горизонтальной компоновки преобладали в парке многоцелевых станков. Около 80% этих станков оснащены поворотными столами с приспособлениями-спутниками для автоматической смены заготовок, что позволяет обрабатывать детали в автоматическом режиме с четырех-пяти сторон. Горизонтальные станки обычно имеют неподвижную стойку и крестовый стол с поворотной частью, либо поперечно-подвижную стойку и продольно-подвижный поворотный стол. Инструментальные магазины барабанного типа размещаются на стойте, а магазины цепного типа - рядом со станком или на стойке сбоку. Магазины задают, как правило, емкостью на 16 .90 инструментов, что в большинстве случаев достаточно для обработки сложных корпусных деталей.

Различают горизонтальные станки со встроенными и вынесенными инструментальными магазинами.

Рис 8 Рис.9

Рис.10 станок ИР320ПМФ4

Рис 12 Рис.13

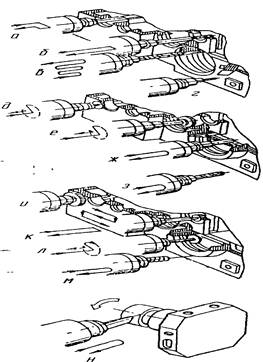

Рис.11 Постоянные технологические циклы обработки, используемые на станке модели ИР320МПФ4: 1 - обратная цековка с ориентацией шпинделя; 2 - растачивание ступенчатых отверстий; 3 - глубокое сверление; 4 - фрезерование наружного контура; 5 - цековка фрезерованием по контуру; 6 - фрезерование по контуру внутренних торцов; 7- растачивание отверстия с использованием специальной оправки; 8 - сверление; 9 - фрезерование торцевой фрезой; 10 - цековка отверстий, направляющих инструмент; 11 - фрезерование внутренних каналов; 12 - нарезание резьбы (до Ml 6); 13 - обработка поверхностей типа тел вращения

Для высокопроизводительной обработки малогабаритных деталей сложной конфигурации применяют многоцелевой станок модели ИР320ПМФ4 (рис.10). Станок имеет вертикально-подвижную шпиндельную бабку, продольно-подвижный шпиндель, стол с вертикальным расположением рабочей поверхности. Инструментальный магазин емкостью 36 инструментов расположен на торце стойки. Выбор инструментов осуществляется в любой последовательности (безманипуляторный). Смена обрабатываемых деталей происходит при помощи автоматического устройства накопителя столов-спутников на 4 позиции. СОЖ подается в зону резания до 150 л/мин, и обеспечивает не только охлаждение детали и инструмента, но и удаление стружки. Широкий диапазон частот вращения шпинделя и скоростей подач позволяют выбирать оптимальные режимы резания при обработке деталей из конструкционных материалов (от легких цветных сплавов до высокопрочных, легированных, вязких и жаропрочных сталей). Постоянные технологические циклы обработки, используемые на станке ИР320ПМФ4, показаны на рисунке 11, кинематическая схема станка изображена на рисунке 12.

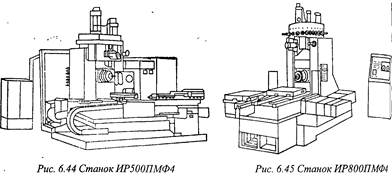

Многооперационные станки ИР500ПМФ4 (рис.13) и ИР800ПМФ4 (рис.14) предназначены для высокопроизводительной обработки корпусных деталей из различных конструкционных материалов. Наибольшая масса обрабатываемых деталей на станке ИР500ПМФ4 составляет 700 кг, на станке ИР800ПМФ4 - 1500 кг. Поворотный индексируемый стол перемещается на отдельной станине, которая крепится на общем основании. Станки оснащены устройством автоматической смены столов-спутников с двухместным накопителем, что может обеспечить автономную работу станков в течение нескольких часов. Инструментальный магазин емкостью 30 инструментов расположен на верхнем торце станков вне рабочей зоны. Смена инструмента производится автоматически по программе. Для сохранения точности станков предусмотрено устройство обдува шпинделя. Шпиндель имеет две механические ступени и прямое программирование частоты вращения через 1 мин. Станки оборудованы устройством автоматической уборки стружки, ограждением зоны резания, индексируемыми столами или столами с круговой подачей.

Устройство автоматической смены инструмента расположено вне рабочей зоны и состоит из вращающегося инструментального магазина барабанного типа с кодированными гнездами емкостью на 30 инструментов и манипулятора. Предусмотри возможность увеличения емкости инструментального магазина за счет установки! столе-спутнике инструментального барабана.
