Прошивка чипа картриджа Samsung SCX-4200

Для перепрограммирования чипа понадобятся: компьютер – любой персональный компьютер, имеющий рабочие СОМ и USB порты, программатор и программа PonyProg – свободно распространяемая программа с сайта производителя; а вообще подойдет любая программа, поддерживающая интерфейс SI Prog.

4.2 Сборка программатора

Программатор (hard) или железо изготавливается самостоятельно. Для того что

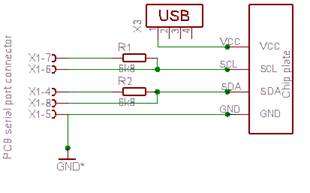

бы его собрать понадобится разъем для соединения с COM-портом компьютера (PC9) и два сопротивления номиналом 1-10 кОм. Питание схемы осуществляется через USB-разъем материнской платы. Схема программатора приведена на рисунке 15.

Рисунок 15 – Схема программатора

Питание чипа теперь формируется за счет красного провода USB, который выдает на выходе +5V и подсоединяется к выводу VCC на чипе. -5V программатор берет с 5-го вывода COM-порта (GND).

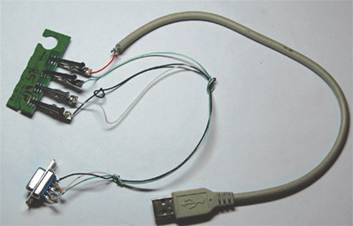

На рисунке 16 представлен внешний вид программатора.

Рисунок 16 – Внешний вид программатора чипов картриджей

На рисунке 17 показан COM-порт, к которому припаиваются 2 сопротивления. Это придает схеме небольшие габариты.

Рисунок 17 – Спаянная схема COM-порта

Далее осуществляется подключение программатора к чипу картриджа так, как показано на рисунке 18.

Рисунок 18 – Схема подключения программатора к чипу картриджа

4.3 Программирование чипа

Перед тем как начать программирование необходимо установить и закрепить плату чипа на программатор. Далее программатор вставляется в COM-порт выключенного компьютера. После этого включаем компьютер и запускаем программу PonyProg. Для того чтобы программа обнаружила чип, необходимо её настроить.

В меню «Установки» сначала выбираем «Калибровка» (См. рисунок 19). После чего в меню «настройка оборудования» выбираем нужный COM-порт (См. рисунок 20) и нажимаем «Проверка» должно высветиться «Тест ОК».

Рисунок 19 – Установка калибровки

Рисунок 20 – Настройка оборудования

Далее в меню «Устройство» необходимо установить тип микросхемы 2404, как показано на рисунке 21.

Рисунок 21 – Установка типа микросхемы

После установки типа микросхемы в меню «Команды» выбираем «считать все» (См. рисунок 22), программатор должен считать данные с чипа.

Рисунок 22 – Считывание прошивки с чипа

Далее в меню «Файл» нажимаем «Открыть файл с данными» выбираем нужную прошивку и открываем ее, как показано на рисунке 23.

Рисунок 23 – Выбор файла с прошивкой

В открывшейся прошивке в обязательном порядке необходимо поменять серийный номер, так как принтеры и МФУ запоминают несколько предыдущих серийных номеров чипа. Для того чтобы поменять серийный номер чипа необходимо сделать следующее:

а) в меню «Правка» выбрать «Редактирование буфера» (См. рисунок 24);

Рисунок 24 – Включение функции «редактирование буфера»

б) затем навести курсор на начало надписи "CRUM", нажать левую кнопку мыши и в открывшемся поле изменить последние две цифры на любые другие (См. рисунок 25).

Рисунок 25 – Редактирование буфера

Далее в меню «Команды» выбираем «Записать все» (См. рисунок 26).

Рисунок 26 – Запись данных на чип

После того как произойдет запись прошивки на чип необходимо выключить компьютер и отсоединить программатор.

4.4 Расшифровка значений поля прошивки

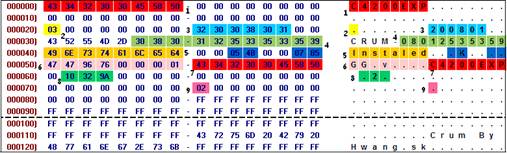

На рисунке 27 представлена прошивка с чипа картриджа Samsung SCX-4200. В ней описано содержание ячеек памяти.

Рисунок 27 – Поле прошивки

Далее представлено описание значений поля прошивки:

1, 7 – Идентификатор; последние три буквы – регион: CHN – Китай, KOR – Корея, EXP – все остальные страны;

2 – Емкость картриджа; значения 01 .09 соответствуют 1 .9 тысячам копий, 0A - 10 тысяч; оптимальное значение, соответствующее ТТХ картриджа – 3-5 тысяч копий;

3 – Метка инсталляции; в новой прошивке эта запись отсутствует, поэтому принтер думает, что у него новый картридж, и увеличивает счетчик количества смен тонера. Принтер сам создает эту запись при установке картриджа;

4 – Серийный номер картриджа; допустимые значения ячеек 30-39. Первые шесть символов – дата в формате ДДММГГ;

5 – Счетчики страниц – если перевести в десятеричный код, то это и будет количество отпечатанных страниц;

6 – Счетчик тонера;

8 – Счетчик барабана;

9 – Метка «Нет тонера»; значения:

· 00 – норма,

· 01 – мало тонера,

· 02 – нет тонера.

5. Техника безопасности при работе с ПК и СВТ

В соответствии с ГОСТ 12.1.019-79 [1] под электробезопасностью понимают систему организационных и технических мероприятий и средств, обеспечивающих защиту людей от вредного и опасного воздействия электрического тока, электрической дуги и статического электричества. В отличие от других источников опасности электрический ток нельзя обнаружить без специального оборудования и приборов, поэтому воздействие его на человека чаще всего неожиданно.

Проходя через организм человека электрический, ток оказывает термическое, электролитическое и биологическое действие. В результате термического воздействия вызывается разогрев организма, и возникают ожоги участков тела, в результате электролитического воздействия разлагается кровь и другие органические жидкости в организме.

Биологическое воздействие проявляется в возбуждении и раздражении тканей и непроизвольном судорожном сокращении мышц.

Значение силы тока, проходящего через организм человека, зависит от напряжения, под которым находится человек и от сопротивления участка тела, к которому приложено это напряжение. Учитывая, что большинство поражений происходит при напряжении 127, 220 и 380В, а пробой кожи начинается при напряжении 40-50В, в качестве безопасного напряжения переменного тока в нашей стране выбрано 42В, 110В для постоянного тока.
