Прошивка чипа картриджа Samsung SCX-4200

Восстановление и заправка оригинальной продукции. В России данное направление достигло своих пиковых показателей. Количество фирм, которые восстанавливают как в заводских, так и в «кустарных» условиях картриджи, достигло катастрофического показателя.

Производство совместимой продукции. Перспективное направление на рынке IT-технологий. Нет, это не новое, но ещё и не достигшее своего пика нап

равление. Существует несколько крупных фирм, организовавших своё производство. В Подмосковье есть крупный завод по производству совместимых расходных материалов, причём это очень интересный проект известной фирмы на рынке.

На рынке расходных материалов идёт достаточно жёсткая борьба. Фирмы-производители борются за потребителя с компаниями, производящими совместимые или восстановленные картриджи. Но на этом конкуренция не заканчивается. Те самые фирмы, производящие совместимую продукцию или занимающиеся воспроизводством расходных материалов, «бьются» друг с другом. Порой конкуренция последних сопоставима с брендовыми компаниями. Никого не удивить очень низкой ценой, полноценной гарантией и большим количеством маркетинговых акций. Да, такого жёсткого экономического соревнования, пожалуй, ни на одном рынке больше не встретишь. И как человек, работающий в данном сегменте не первый год, могу сказать, что даже такая борьба себя окупает. Каким бы экономным и рациональным ни был пользователь, рано или поздно он всё равно столкнётся с проблемой пустого картриджа.

Производители пытаются удержать финансовый интерес потребителей на своей продукции. Но чем дальше, тем тяжелее это сделать. Вот тут-то и начинается самое интересное со стороны производителя.

1.3 Появление чипов

Производители патентуют разработки, которые реализуют в своих расходных материалах. Соответственно, чтобы не нарушать патенты и не судиться с «мастодонтами» мира оргтехники, приходится прибегать к разным обходным путям. Хотя известный бренд по производству совместимой продукции PRINT-RITE всё-таки не избежал такой участи. Иск от компании Epson был удовлетворён в пользу известного производителя. Надо сказать, что таких побед законных производителей достаточно много. Тот же самый производитель выиграл, например, ещё одно судебное дело, на этот раз у компании Environmental Business Products Limited. Как вы понимаете, компания, не продающая расходные материалы к своим принтерам, терпит большие убытки. Поэтому такие судебные разбирательства были и будут до тех пор, пока существует рынок восстановленной и совместимой продукции.

Однако производители оргтехники ограничивают использование сторонних картриджей не только исками против конкурентов-производителей, но и более «красивыми» способами. Речь идёт о чипах. Картридж, оснащённый маленькой микросхемой, как правило, называют «умным». Smart-картриджи удобны для конечного пользователя и выгодны компании-производителю оргтехники. Время, которое будет потрачено конкурентами на освоение новых технологий расходных материалов, а также для поиска решений во избежание повторений запатентованных «моментов» в картридже, позволит получить прибыль, и весьма немаленькую.

Как мы видим, чип – это всего лишь небольшая микросхема. На ней «прошита» информация о расходном материале, «язык» общения с необходимым устройством и ресурс, на который рассчитан картридж. На нём же содержится техническая информация типа серийного номера самого электронного компонента и более специфические данные. Но заострять на них внимание мы не будем. В последнее время все известные бренды, осознав, насколько это целесообразно, перешли на чипованные расходные материалы. Это отсекает многих небольших конкурентов и предоставляет пользователям ряд удобств при работе с техникой. Именно благодаря электронному интеллекту принтер или многофункциональное устройство вовремя сообщает о необходимости заменить картриджи. Чип следит за ресурсом принтера и регулярно посылает соответствующие команды на главную плату устройства. А та, обработав понятные ей сигналы, выдаёт соответствующие предупреждения пользователю: «Замените картридж» – знакомое сообщение для тех, кто использует оригинальные расходные материалы.

Чипы бывают двух видов:

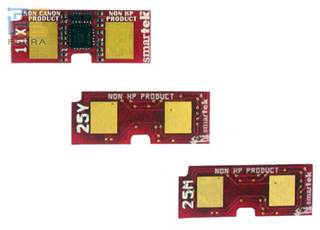

– Контактные. Для связи и построения «общения» с устройством печати используют контакты. Smart-плата, как правило, видна невооружённым взглядом (См. рисунок 1).

Рисунок 1 – Контактные чипы

На рисунке хорошо видно, что контактные платы, в отличие от плат второго вида, открыты.

– Бесконтактные электронные компоненты не требуют непосредственного способа передачи и приёма сигналов. На Hewlett-Packard LaserJet 4200 чип упакован в герметичный пластиковый контейнер. Чтобы в этом убедиться, посмотрим на рисунок 2.

Рисунок 2 – Бесконтактные чипы

Небольшая плата может «общаться» с принтером по беспроводным технологиям. Для этого в принтере НР LJ4200 установлена специальная антенна и обрабатывающая микросхема.

Оба вида чипов крепятся на картриджах НР при помощи клея – простой и надёжный способ разместить микросхему, не прибегая к особым креплениям и изощрённым технологиям. Однако некоторые производители «прячут» электронику от прямого доступа.

В любом случае Smart Chip представляет из себя флэш-память небольшого объёма. В ней прописаны ресурс и опознавательные сигналы, на неё же записываются данные, посылаемые с принтера. Это простая, но всё-таки двусторонняя связь принтера и картриджа. При загрузке картриджа в устройство принтер запрашивает сведения у установленного расходного материала, а чип предоставляет то, что на нём прошито. Если схема «скажи пароль – проходи» сработала, то устройство для печати выходит в готовность. В случае если установлен картридж без чипа или чип стороннего производителя, будет выдана соответствующая ошибка на дисплей принтера или через программное обеспечение на дисплее компьютера. У Hewlett-Packard LaserJet 4100, например, это сообщение «Установлены материалы не производства НР». Если брать модель НР LJ1300, то драйверы будут «ругаться» на то, что картридж пуст. Однако печатать в обоих случаях, естественно, можно. Обменявшись начальными данными, принтерная плата посылает текущий пробег печатного устройства. Этот показатель записывается на «флэшке», начинается отсчёт количества напечатанных страниц, по мере печати идет процентное отражение текущего ресурса картриджа. Как вы понимаете, это очень приблизительное состояние картриджа, и точно быть уверенным в его ресурсе не приходится.

Чип позволяет принять несколько команд по записи на себя. После определённой команды он отправляет «ответ» принтеру, и тот снижает процентное отображение текущего заполнения картриджа тонером. И в самый крайний момент посылает на принтер команду, что тонера осталось мало. На сетевых аппаратах марки НР это выражается уведомлением «Замените расходные материалы». Но тут возникает небольшая проблема: как определить, когда тонер вообще закончился? Ведь принтерные решения, даже у НР, ещё не достигли такого интеллектуального развития, чтобы позволять самостоятельно решать, что печать невозможна из-за отсутствия тонера в картридже. Вот для этой цели на «машинках» Hewlett-Packard по обработке печатных заданий была внедрена удобная и простая схема контроля.
