Моделирование и исследование обрабатывающего участка цеха, производящего обработку деталей

Максимальное значение критерия эффективности (V=1712,65) было достигнуто при TAU = 16, а величина задела равна 3.

4. Графики зависимостей

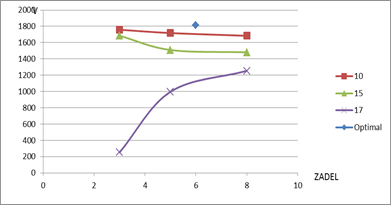

Рис.5. Зависимость критерия эффективности от величины задела.

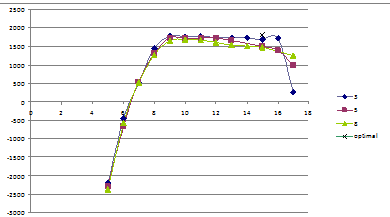

Рис.6. Зависимость критерия эффективности от интервала поступления.

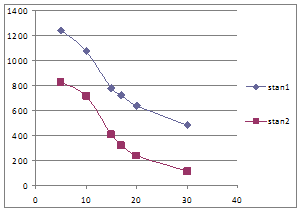

Рис.7. Зависимость количества раз, когда станок занят от интервала поступления.

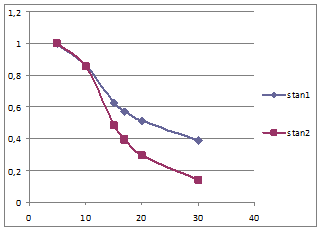

Рис.8. зависимость коэффициента использования станков от интервала поступления.

5. Анализ полученных результатов

В результате проведенного процесса моделирования были получены экспериментальные данные и построены графики зависимостей. Из графика зависимости критерия эффективности от интервала поступления сигналов (TAU*3), построенного по результатам значения таблицы характеристик процесса обслуживания видно, что максимальный критерий эффективности при данных коэффициентах был достигнут при интервале поступления сигнала, равным 16 (рис.6).

Решение найденное экспериментальным путем с помощью многочисленных прогонов (V=1812,81, TAU=15, ZADEL=6) оказалось близким со значением (V=1712,64, TAU=16, ZADEL=3) найденным программой после проведения оптимизирующего эксперимента, но не точное.

Проводя дисперсионный анализ видно, что параметр TAU является очень важным, так как его F-статистика намного превышает Fкр (668.815 > 4.26).

Также отсеивающий эксперимент показал, что параметр TAU является большим значением.

Заключение

Машинное моделирование – это эффективное средство решения сложных задач исследований, экспериментов и проектирования больших систем.

В данной работе основное внимание уделялось методам и этапам машинного моделирования в рамках общей методологии моделирования, изложенной в учебнике "Моделирование систем" [2].

Существенное упрощение и ускорение процесса разработки имитационных моделей систем и их программной реализации достигаются при использовании специальных языков моделирования и особенно пакетов программ имитации. В данной работе в качестве основного средства для разработки моделей систем, формализуемых в виде схем массового обслуживания, выбран стандартный пакет моделирования дискретных систем GPSS.

Список использованной литературы

1) Моделирование систем: учебно-метод. Комплекс / А. И. Васильев; Дальневосточный государственный технический университет. – Владивосток: Изд-во ДВГТУ, 2008. - 172с.

2) Моделирование систем. Практикум: Учеб. пособие для вузов / Б. Я. Советов, С. А. Яковлев. – 3-е изд., стер. – М.: Высш. шк., 2005. – 295 с.: ил.
