Моделирование и исследование обрабатывающего участка цеха, производящего обработку деталей

1. Построение концептуальной схемы и ее формализация

Цель моделирования

Необходимо исследовать изменение характеристик системы при изменении выбранных параметров и выбрать оптимальное значение этих параметров.

Последовательность имитационного эксперимента

Изменение интервала поступления

Изменение величины задела

Выбор критерия оптимальности си

стемы

В качестве критерия оптимальности заданной системы выбран следующий:

V = С1Nобр - С2 Nотк - С3(Тпр3+ Тпр4) - С4Nотн ,

где:

Nобр –количество обработок

Nотк – количество отказов

Тпр3 - время простоя первого станка

Тпр4 - время простоя второго станка

С1, С2 , С3,С4 – весовые коэффициенты

2. Машинная реализация модели

2.1 Таблица соответствия элементов GPSS и элементов исходной системы

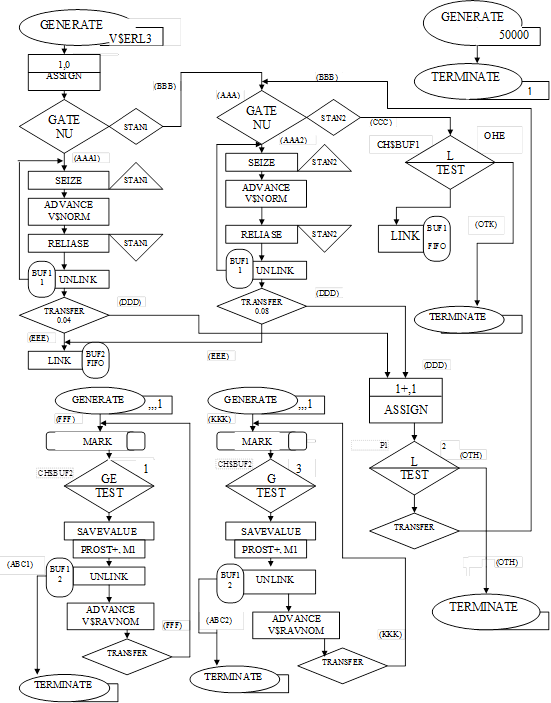

2.2 Блок-схема модели в терминах GPSS

2.3 Текст программы на GPSS

TAU EQU 10

ZADEL EQU 3

OHE EQU 20

KRIT VARIABLE (2#N$ABC1+2#N$ABC2)-2#N$OTH-0.5#X$PROST-1#N$OTK

NORM1 VARIABLE (NORMAL(1,40,5))

NORM2 VARIABLE (NORMAL(1,60,10))

ERL3 VARIABLE (GAMMA(1,0,TAU, 3))

RAVNOM VARIABLE (UNIFORM(1,80,120))

GENERATE V$ERL3

ASSIGN 1,0

GATE NU STAN1,BBB

AAA1 SEIZE STAN1

ADVANCE V$NORM1

RELEASE STAN1

UNLINK BUF1,AAA1,1

TRANSFER .04,,DDD

EEE LINK BUF2,FIFO

DDD ASSIGN 1+,1

TEST L P1,2,OTH

TRANSFER ,BBB

OTH TERMINATE

BBB GATE NU STAN2,CCC

AAA2 SEIZE STAN2

ADVANCE V$NORM2

RELEASE STAN2

UNLINK BUF1,AAA2,1

TRANSFER .08,EEE,DDD

CCC TEST L CH$BUF1,OHE,OTK

LINK BUF1,FIFO

OTK TERMINATE

GENERATE 50000

TERMINATE 1

GENERATE ,,,1

FFF MARK

TEST GE CH$BUF2,1

SAVEVALUE PROST+,M1

UNLINK BUF2,ABC1,1

ADVANCE V$RAVNOM

TRANSFER ,FFF

ABC1 TERMINATE

GENERATE ,,,1

KKK MARK

TEST G CH$BUF2,ZADEL

SAVEVALUE PROST+,M1

UNLINK BUF2,ABC2,1

ADVANCE V$RAVNOM

TRANSFER ,KKK

ABC2 TERMINATE

START 1

2.4 Результаты моделирования

Tuesday, November 09, 2010 22:22:19

START TIME END TIME BLOCKS FACILITIES STORAGES

0.000 50000.000 40 2 0

NAME VALUE

AAA1 4.000

AAA2 15.000

ABC1 32.000

ABC2 40.000

BBB 14.000

BUF1 10011.000

BUF2 10008.000

CCC 20.000

DDD 10.000

EEE 9.000

ERL3 10006.000

FFF 26.000

KKK 34.000

KRIT 10003.000

NORM1 10004.000

NORM2 10005.000

OHE 20.000

OTH 13.000

OTK 22.000

PROST 10012.000

RAVNOM 10007.000

STAN1 10009.000

STAN2 10010.000

TAU 10.000

ZADEL 3.000

LABEL LOC BLOCK TYPE ENTRY COUNT CURRENT COUNT RETRY

1 GENERATE 1680 0 0

2 ASSIGN 1680 0 0

3 GATE 1680 0 0

AAA1 4 SEIZE 1072 0 0

5 ADVANCE 1072 0 0

6 RELEASE 1072 0 0

7 UNLINK 1072 0 0

8 TRANSFER 1072 0 0

EEE 9 LINK 1673 676 0

DDD 10 ASSIGN 111 0 0

11 TEST 111 0 0

12 TRANSFER 105 0 0

OTH 13 TERMINATE 6 0 0

BBB 14 GATE 1384 0 0

AAA2 15 SEIZE 713 0 0

16 ADVANCE 713 1 0

17 RELEASE 712 0 0

18 UNLINK 712 0 0

19 TRANSFER 712 0 0

CCC 20 TEST 1116 0 0

21 LINK 1116 0 0

OTK 22 TERMINATE 0 0 0

23 GENERATE 1 0 0

24 TERMINATE 1 0 0

25 GENERATE 1 0 0

FFF 26 MARK 500 0 0

27 TEST 500 0 0

28 SAVEVALUE 500 0 0

29 UNLINK 500 0 0

30 ADVANCE 500 1 0

31 TRANSFER 499 0 0

ABC1 32 TERMINATE 500 0 0

33 GENERATE 1 0 0

KKK 34 MARK 497 0 0

35 TEST 497 0 0

36 SAVEVALUE 497 0 0

37 UNLINK 497 0 0

38 ADVANCE 497 1 0

39 TRANSFER 496 0 0

ABC2 40 TERMINATE 497 0 0

FACILITY ENTRIES UTIL. AVE. TIME AVAIL. OWNER PEND INTER RETRY DELAY

STAN1 1072 0.858 40.024 1 0 0 0 0 0

STAN2 713 0.855 59.991 1 1683 0 0 0 0

USER CHAIN SIZE RETRY AVE.CONT ENTRIES MAX AVE.TIME

BUF2 676 0 350.002 1673 677 10460.300

BUF1 0 0 0.663 1116 6 29.707

SAVEVALUE RETRY VALUE

PROST 0 458.701

FEC XN PRI BDT ASSEM CURRENT NEXT PARAMETER VALUE

1684 0 50009.181 1684 0 1

1683 0 50045.202 1683 16 17 1 0.000

3 0 50052.009 3 30 31

4 0 50052.368 4 38 39

1685 0 100000.000 1685 0 23

2.5 Дисперсионный анализ

Проведем дисперсионный анализ, чтобы установить, оказывает ли существенное влияние некоторый фактор F [1].

Текст программы GPSS:

TAU EQU 17

ZADEL EQU 3

OHE EQU 20

KRIT VARIABLE (2#N$ABC1+2#N$ABC2)-2#N$OTH-0.5#X$PROST-1#N$OTK

NORM1 VARIABLE (NORMAL(1,40,5))

NORM2 VARIABLE (NORMAL(1,60,10))

ERL3 VARIABLE (GAMMA(1,0,TAU, 3))

RAVNOM VARIABLE (UNIFORM(1,80,120))

GENERATE V$ERL3

ASSIGN 1,0

GATE NU STAN1,BBB

AAA1 SEIZE STAN1

ADVANCE V$NORM1

RELEASE STAN1

UNLINK BUF1,AAA1,1

TRANSFER .04,,DDD

EEE LINK BUF2,FIFO

DDD ASSIGN 1+,1

TEST L P1,2,OTH

TRANSFER ,BBB

OTH TERMINATE

BBB GATE NU STAN2,CCC

AAA2 SEIZE STAN2

ADVANCE V$NORM2

RELEASE STAN2

UNLINK BUF1,AAA2,1
