Математические модели в расчетах на ЭВМ

REM ПАРАЛЛЕЛЬНОЕ СОЕДИНЕНИЕ

Pe(5) = Pe(3) + Pe(4)

Qe(5) = Qe(3) + Qe(4)

Ae(5) = SQR(Pe(5) ^ 2 + Qe(5) ^ 2)

Fe(5) = ATN(Qe(5) / Pe(5))

IF Pe(5) < 0 THEN Fe(5) = Fe(5) - Pi

REM ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ

Ae(6) = Ae(5) * A(3)

Fe(6) = Fe(5) + F(3)

Pe(6) = Ae(6) * COS(Fe(6))

Qe(6) = Ae(6) * SIN(Fe(6))

PRINT USING "W=#.##, Ae(#)=+##.###, Fe(#)=+#.#

##, Pe(#)=+##.###, Qe(#)=+#.###"; W; 6; Ae(6); 6; Fe(6); 6; Pe(6); 6; Qe(6)

PRINT #2, USING "#.## +##.### +#.### +##.### +##.###"; W; Ae(6); Fe(6); Pe(6); Qe(6)

REM ПРОВЕРКА ДИАПАЗОНА ЧАСТОТЫ

IF W < W1 THEN W = W + W2

IF W < W1 THEN GOTO 10

CLOSE #2

END

Рисунок 1.9, лист 2- Листинг программы моделирования в частотной области

Полученные результаты занесём в таблицу 1.1

Таблица 1.1 – Результаты расчетов

По полученным данным построим графики, рис. 1.9 – 1.11

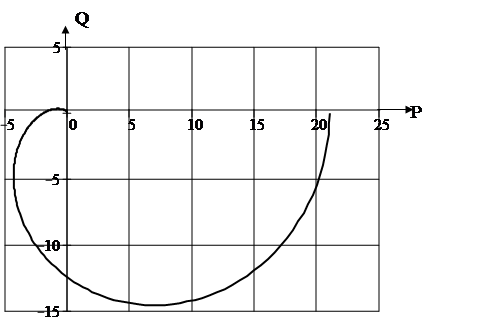

Рисунок 1.10 – Комплексная частотная характеристика соединения звеньев

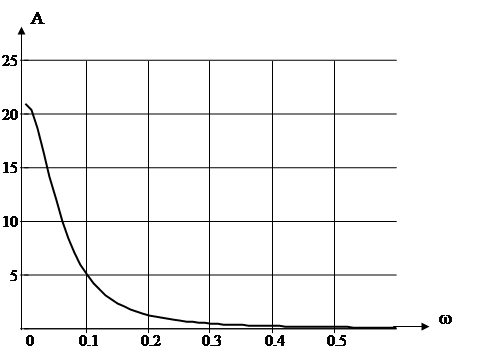

Рисунок 1.11 – Амплитудно-частотная характеристика соединения звеньев

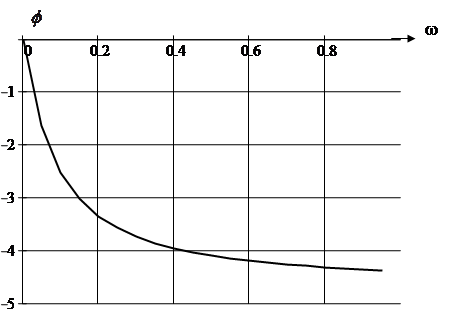

Рисунок 1.12 - Фазо-частотная характеристика соединения звеньев

2 МОДЕЛИРОВАНИЕ ВО ВРЕМЕННОЙ ОБЛАСТИ

Провести моделирование во временной области соединения звеньев представленных на рисунке 2.1.
