Общая характеристика, свойства и производители осмотических мембран

Применяемые в настоящее время композитные мембраны позволяют значительно снизить гидродинамическое сопротивление. В них тонкий селективный слой наносится химическим путем на пористую основу (подложку). Толщина селективного слоя составляет 0,1-1,0 мкм, а толщина пористой основы - 50-150 мкм. Подложка практически не создает сопротивления потоку благодаря широким порам, а сопротивление селективног

о слоя значительно снижается благодаря значительному сокращению его толщины. В целом композитная структура мембраны обеспечивает механическую прочность за счет толщины пористой подложки, а кроме того, позволяет снизить общее сопротивление мембраны за счет тонкости селективного слоя.

Селективный слой обратно осмотических мембран выполнен из полиамидного материала. Рабочее давление таких мембран при минерализации исходной воды до 5 г/л составляет 10-15 бар. Стандартная рабочая температура обратного осмоса не превышает 40ºС, хотя в настоящее время производятся полиамидные мембраны, работающие при повышенных температурах - до 90°С. Селективность полиамидных мембран составляет 90-99,6%.

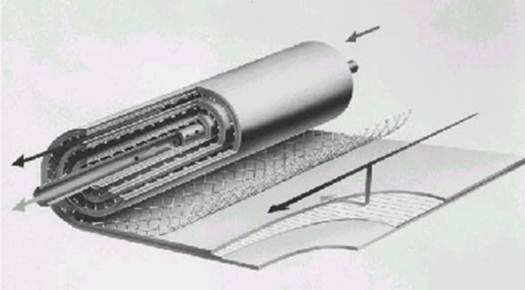

Обратно осмотические мембраны производятся в виде рулонных мембранных элементов, которые позволяют разместить мембранное полотно с большой площадью в небольшом объеме. Это обеспечивает компактность обратно осмотических установок.

Отечественный и зарубежный опыт показал, что на продолжительность и надежность работы мембран большое влияние оказывает процесс осадкообразования. Образующийся слой осадка, который, как правило, является соленепроницаемым, забивает поверхностные поры мембраны, создает дополнительное сопротивление потоку и массопередаче в граничном слое, в результате чего увеличивается концентрационная поляризация на мембранах и снижается их солезадерживающая способность и производительность.

Химический состав осадков, образующихся при опреснении и очистке вод различного типа, весьма разнообразен. На процессы обратного осмоса отрицательное влияние оказывает образование в аппаратах отложений малорастворимых солей кальция, гидроокисей железа и марганца, а также взвешенных веществ и высокомолекулярных соединений.

В подземных минерализованных и морских водах кальций находится в равновесии с бикарбонатными и сульфатными ионами и содержание его весьма значительно – обычно от 100-120 до 300-400 мг/л. в процессе обратноосмотической обработки воды происходит преимущественный перенос молекул Н2О через мембрану, что вызывает нарушение равновесного состояния и может привести к выпадению на мембранах осадков сульфата и карбоната кальция. Причиной образования осадка сульфата кальция является быстрое достижение в граничном слое концентрации СаSО4, превышающий предел его растворимости (около 2-3 г/л при 200С).

Несколько иначе происходит образование отложений карбоната кальция. В ходе обратноосмотического процесса при опреснении воды происходит удаление из раствора не только воды, но и части свободной углекислоты. В результате углекислотное равновесие в воде сдвигается с образованием избытка карбонатных ионов, которые реагируют с ионами кальция. Образующийся карбонат кальция вследствие малой растворимости выпадает в осадок.

Скорость образования сульфатных и карбонатных отложений зависит от содержания в исходной воде солей жесткости и от величины рН. Чем выше эти значения, тем быстрее происходит образование осадка. Карбонатные отложения образуют плотную, прочно скрепленную с поверхностью мембраны пленку; для сульфатных отложений характерны рыхлость структуры и неравномерность распределения в объеме камеры.

Осадок гидроокиси железа также снижает эффективность работы полупроницаемых мембран. Отложение гидроокиси железа на мембранах приводит к резкому снижению их производительности.

По сути, обратноосмотическая мембрана - это сердце и душа системы обратного осмоса. Фильтры обратного осмоса начинается с подбора мембраны обратного осмоса, а другие компоненты выбираются исходя из свойств мембраны. Существует три типа мембраны обратного осмоса, каждая из которых имеет свои преимущества и недостатки:

· смесь триацетата целлюлозы с ацетатом целлюлозы(CTA);

· тонкослойная полупроницаемая мембрана (TLCR);

· модифицированный полисульфон (SPSF).

Вода, прошедшая через мембраны обратного осмоса CTA, имеет самую низкую себестоимость питьевой воды. Низкая производительность ограничивает использование обратно осмотических мембран CTA там, где необходима высокая производительность, однако их стойкость к окислению позволяет им самоочищаться от производных хлора, находящихся в водопроводной воде. Это делает обратноосмотические мембраны CTA наиболее подходящими для типичных нужд водоподготовки. К тому же, пропущенный в накопительный бак хлор позволяет позволяет снизить уровень бактерий в питьевой воде.

Мембраны обратного осмоса TLC сочетают в себе высокую производительность, высокий уровень отталкивания частиц и широкий приемлемый для работы уровень рН, что делает их идеально подходящими для применнеия во многих областях водоподготовки. В случаях высокого уровня потребления воды, при низких температурах и давлении воды, высокой концентрации нитратов или при высоком уровне рН (более 9,0) рекомендовано применять именно мембраны ТСL.

Однако, в связи с мембранами обратного осмоса TLC, нарaстает беспокойство по поводу полного очищения питьевой воды от хлора, что может привести к развитию в накопительных баках огромнейшего количества бактерий. В отношении себестоимости получаемой питьевой воды, приемнение мембран ТСL в системах обратного осмоса все еще остается наиболее дорогостоящим.

Конечно, мембраны обратного осмоса SPSF сейчас намного проще приобрести, чем в прошлые года, однако они не идут ни в какое сравнение с производительностью и стоимостью обратноосмотических мембран CTA. Так же существует определенное опасение относительно способности мембран обратного осмоса SPSF очищать неумягченную воду. Но осмотические мембраны SPSF просто незаменимы для очищения умягченной воды с высоким уровнем рН, либо при черезвычайно высоких концентрациях нитратов. Мембраны же СТА и TCL хороши для применения в других случаях водоподготовки.

Естественно, что стоимость подобной системы обратного осмоса для домашнего использования не может быть совсем низкой - если розничная цена опускается ниже 1400 гривен, то, скорее всего, это китайский товар, изготовленный из низкокачественных комплектующих. Качественный фильтр, например одна из самых распространенных на рынке система TGI-525, стоит около 400 у.е. Это недешево, однако и срок службы системы очень велик. Конечно, примерно раз в год вам придется сменить картриджи, на что уйдет еще порядка 20 у.е, а раз в два года еще и мембрану (40-50 у.е). Но и производительность установки высока - бытовая система способна давать от 130 до 600 л воды в сутки. В результате, при расчете на двухлетний период, литр воды, полученный путем обратного осмоса, обходится в 0,005 грн/литр, в то время как средняя стоимость литра воды в бутылках равна около 1 грн/литр.

 Скачать реферат
