Пиролиз дихлорэтана в печах

Уровень в сборнике топлива V-510 регулируется в пределах 20-80 %, клапан которого установлен на трубопроводе приема топлива. При уровне в V-510 менее 20 % и более 80 %, срабатывает сигнализация.

Сборник топлива V-510 соединен с атмосферой через воздушку. Для предотвращения образования взрывоопасной концентрации паров топлива с воздухом, в воздушку сборника подается азот через ограничительну

ю шайбу и сбрасывается в атмосферу через огнепреградитель.

Топливо из сборника V-510 насосом Р-508 А,В подается в коллекторы, находящиеся на каждом ряду горелок и далее через вентиля к горелкам печей пиролиза R-501 А,В,С. Излишки топлива с каждого ряда через ограничительную шайбу поступают обратно в сборник топлива V-510.

Диаметр дюз на форсунках горелок и диаметр отверстий на ограничительных шайбах индивидуальны для каждого ряда и подобраны так, что обеспечивают, при давлении топлива 3,0 МПа (30 кгс/см2), нужное распределение тепла.

Объемный расход топлива по прямому потоку составляет не более 3,5 м3/ч. Объемный расход топлива по обратному потоку составляет 1,2-3,2 м3/ч. При расходе по обратному потоку менее 1,2 м3/ч и более 3,2 м3/ч, срабатывает сигнализация.

Кроме того, для каждого ряда горелок предусмотрено ручное регулирование давления топлива с помощью регулирующих вентилей.

Давление топлива по рядам горелок составляет 0,8-3,5МПа. При давлении менее 0,8 МПа срабатывает сигнализация.

Температура в топке печи пиролиза R-501А,В,С не выше 950оС.

Дымовые газы, образованные при сжигании топлива, с объемной долей кислорода 3,3-8,0 % и температурой 270-330°С, через дымовую трубу, выбрасываются в атмосферу.

Контролируется объемная доля кислорода. При объемной доле кислорода менее 3,3 % и более 8 %, срабатывает сигнализация. Дымовые газы контролируются аналитически на содержание: объемной доли кислорода - 3,3-8,0 %.

Контролируется температура дымовых газов. При температуре дымовых газов более 370°С, срабатывает сигнализация, а при температуре более 450°С, срабатывает сигнализация и закрываются клапаны:

- на трубопроводе подачи дихлорэтана в печь пиролиза;

- на трубопроводе подачи топлива в печь пиролиза;

- на трубопроводе подачи воздуха в печь пиролиза;

и открывается клапан на трубопроводе подачи азота в топку печи пиролиза. Печь пиролиза R-501 А,В,С останавливается.

Атмосферный воздух засасывается турбокомпрессором К-501 А,В,С, через подогреватель S-504/2, а турбокомпрессором К-501 D,Е через подогреватель S-504/4 и подается к горелкам печей пиролиза с температурой не ниже 0°С. В качестве греющего агента в подогревателе используется пар низкого давления. При температуре ниже 0°С, срабатывает сигнализация.

Регулируется давление воздуха в пределах 4,5-5,5 кПа. При давлении менее 4,5 кПа и более 5,5 кПа срабатывает сигнализация. При давлении менее 2,0 кПа, срабатывает блокировка по остановке печи, при этом закрываются клапаны на трубопроводах подачи топлива и воздуха.

К трубопроводам подачи дихлорэтана в печь пиролиза подсоединены трубопроводы подачи азота высокого давления 4,0 МПа, азота низкого давления 0,25-0,6 МПа, технологического воздуха 0,45-0,6 МПа, пара высокого давления 1,0-1,2 МПа.

Азот высокого давления необходим для того, чтобы при остановке печи пиролиза произвести продувку змеевика с целью опорожнения его от дихлорэтана в колонну закалки С-501А,В. Азот высокого давления поступает от компрессора К-502 через ресивер азота V-508 с давлением не более 20,0 МПа, с последующим редуцированием до 4,0 МПа при помощи регулятора давления. Схемой предусмотрена возможность продувки змеевиков печей пиролиза R-501А,В,С азотом высокого давления из АКС ГП, подведенного после клапана регулятора.

Азот низкого давления служит для продувки змеевика печи пиролиза перед пуском, при регенерации змеевика, подается из общезаводской сети.

Камера сгорания каждой печи имеет врезки для подачи азота низкого давления, технологического воздуха и пара высокого давления. Азот низкого давления используется для тушения пожара в топочном пространстве печи. Подача азота осуществляется через клапан, в случаях:

- повышения температуры дымовых газов выше 450°С;

- аварийной остановки печи пиролиза R-501 А,В,С с помощью кнопок аварийного отключения.

При открытии клапана, установленного на трубопроводе подачи азота, закрываются клапаны подачи топлива, воздуха и печь пиролиза R-501А,В,С останавливается.

Технологический воздух используется для продувки топки печи пиролиза во время подготовки оборудования к ремонтным работам внутри аппаратов и при регенерации змеевика печи пиролиза.

Пар высокого давления используется для сдува сажи с оребренной поверхности труб зоны подогрева и при регенерации змеевика пиролиза.

Розжиг горелок печей пиролиза осуществляется через отверстия в конструкции форсунки с помощью запального устройства, работающего на этилене, который подается через редуцирующий клапан из трубопровода этилена.

Закалка продуктов пиролиза

Газы пиролиза, с температурой не выше 520°С и давлением 1,4-2,2 МПа из печи пиролиза R-501 А,В,С, по трансфертной линии через конусное сопло, поступают в колонну закалки С-501А,В, где подвергаются резкому охлаждению флегмой, для прекращения реакции разложения дихлорэтана и образования побочных продуктов.

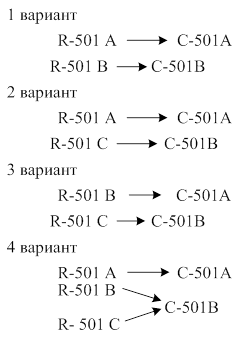

Технологической схемой установки ВХ предусмотрены четыре варианта работы печей пиролиза R-501А,В,С и колонн закалки С-501А,В, а именно:

Колонна закалки С-501А имеет высоту 15010мм, диаметр 2200мм, внутренний объем 34,35м3. Колонна закалки С-501В имеет высоту 15305мм, диаметр 2200мм, внутренний объем 36м3. Колонна закалки С-501А,В оборудована внутри 44 форсунками, из которых 42 расположены по всей высоте колонны, а две находятся в головной части. Форсунки расположены таким образом, чтобы обеспечить равномерное орошение во всех сечениях колонны. Для снижения эрозионного износа, напротив ввода пирогаза в колонне смонтирована отбойная пластина. Для снижения коррозионного износа нижняя часть колонны закалки С-501А плакирована сталью 10Х17Н13М2Т, а колонна закалки С-501В изготовлена из стали 10Х17Н13М2Т.

В колонне закалки С-501А,В неразложившийся дихлорэтан и значительная часть винилхлорида, хлористого водорода, содержащегося в газах пиролиза, конденсируются и поступают в куб колонны.

Уровень в кубе колонны закалки поддерживается в пределах 20-80% регулятором уровня, регулирующий клапан которого установлен на трубопроводе вывода кубового продукта С-501А,В в колонну ректификации С-601. При уровне ниже 20 % и выше 80 %, срабатывает сигнализация.

Контролируется температура кубового продукта колонны закалки С-501А,В и составляет 60-80°С , а при работе двух печей на одну колонну 60-120оС. При повышении температуры выше 80°С, а при работе двух печей на одну колонну выше 120оС, срабатывает сигнализация.
