Лесоводство и лесная таксация

Рис 1. План отвода лесосечного фонда.

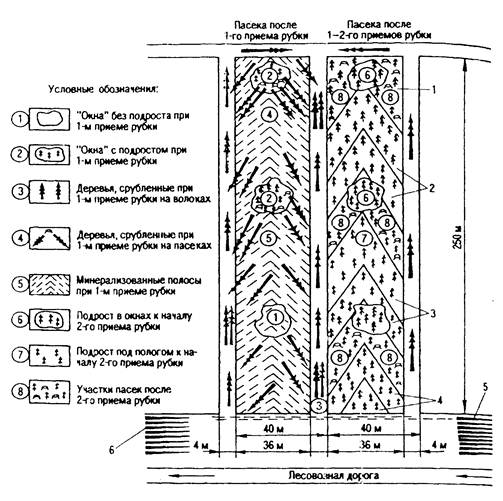

Рис 2. Организация территории и последовательность работ (1-6) при постепенных рубках с применением комплексной механизации (по Дерябину,1962)

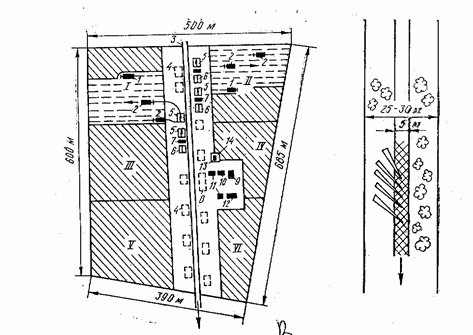

Рис 3. Схема разработки лесосеки:

1 - машины ЛП-19А; 2 - тракторы ЛТ-154; 3 - лесовозный ус; 4 - места для штабелей; 5 - штабеля деревьев; 6 - штабеля хлыстов; 7 - сучкорезная машина ЛП-33; 8 - место для проведения ТО и ТР и стоянка машин; 9 - машина ЛВ-8А; 10 - слесарно-инструментальная мастерская; 11- обогревательные домики; 12 -столовая ПС-16М; 13 - заправочные емкости; 14 - минерализационная полоса; I-IV- номера делянок.

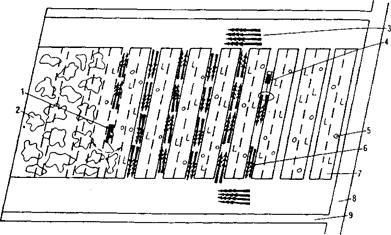

Рис 4. Технологическая схема работ с сохранением подроста при сплошных рубках с устройством двух лесовозных усов (по Виногорову,1980)

1 - машина ЛП 19; 2 - лес; 3 - погрузочная площадка; 4 - трелевочная бесчокерная маши­на; 5 - подрост; б - пачка деревьев; 7 - разработанная лента с сохранением подроста; 8 - лесовозная дорога; 9 - лесовозный ус

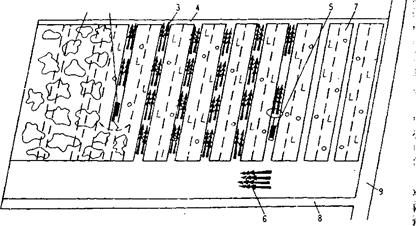

Рис 5.

Технологическая схема лесосечных работ с сохранением подроста при сплошных рубках с устройством одного лесовозного уса (по Виногорову, 1980)

1 - лес; 2 - машина ЛП-19; 3 - пачка деревьев; 4 - объездной волок; 5 - трелевочная бесчокерная машина; 6 - погрузочная площадка; 7 - разработанная лента с сохранением подроста; 10 - лесовозный ус; 9 - лесовозная дорога

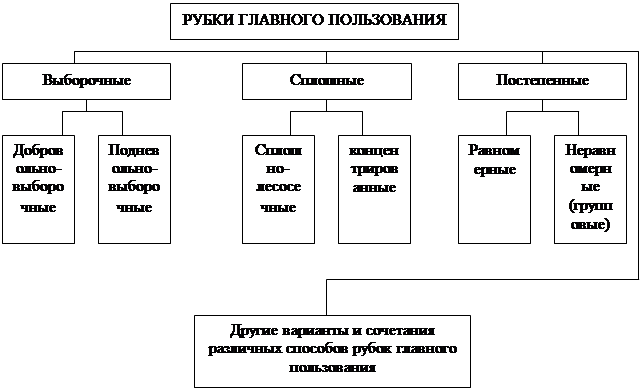

Рис 6. Способы рубок главного пользования.

Рис 7. Способы рубок главного пользования.

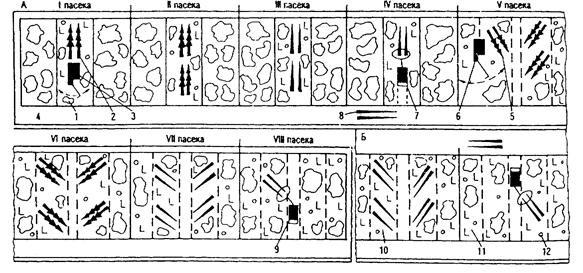

Рис 8. Технологическая схема лесосечных работ при постепенных рубках (по Обыденникову, 1980)

А - технологическая схема при постепенных рубках на базе новых машин; Б -фрагменты технологии при устройстве двух погрузочных площадок; 1- лес; 2 - пачка деревьев; 3 - машина ЛП-19; 4 - объездной волок; 5 - пачки деревьев на боковой ленте; 6 - машина ЛП-19 на боковой ленте; 7 - трелевка леса со средней ленты; 8 - погрузочная площадка; 9 - трелевка леса с боковой ленты; 10 - вторая погрузочная площадка; 11 - лента с деревьями, отмеченными в рубку; 12 - подрост.

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

1. Атрохин В.Г., Кузнецов Г.В. Лесоводство. 2-е изд. перераб. и доп. – М.: Агропромиздат. 1989 г.

2. Мелехов И.С. Лесоводство. 2-е изд. доп. испр. – М.: МГУЛ. 2002 г.

3. Набатов Н.М. Лесоводство. Учебное пособие. 2-е изд. испр. и дополн. – М.: МГУЛ. 2002 г.

4. Судьев Н.Г., Новиков Б.Н., Рожин Л.Н. Лесохозяйственный справочник для лесозаготовителя. – М.: Лесная промышленность. 1989 г.
