Улучшение теплового и гидравлического режима системы теплоснабжения п. Победа г. Хабаровска
Построенный график представлен на рис. 1.2.
1.2.2 Построение годового графика по месяцам
Для построения годового графика потребления тела по месяцам необходимы среднемесячные температуры наружного воздуха [2]. Температуры приведены в таблице 1.3.
Таблица 1.3 – Среднемесячные температуры наружного воздуха
|
Месяц |
tн,ср, °С |
Месяц |
tн,ср, °С |
Месяц |
tн,ср, °С |
|
Январь |
-22,3 |
Май |
11,1 |
Сентябрь |
13,9 |
|
Февраль |
-17,2 |
Июнь |
17,4 |
Октябрь |
4,7 |
|
Март |
-8,5 |
Июль |
21,1 |
Ноябрь |
-8,1 |
|
Апрель |
3,1 |
Август |
20,0 |
Декабрь |
-18,5 |
Расчет среднемесячного теплопотребления произведен по формулам (1.1-1.3) и сведен в таблицу 1.4.
Таблица 1.4 – Данные для построения графика теплового потребления по месяцам
|
Месяц |
Qо |
Qv |
Qо+ Qv |
Qhmd |
Qå |
|
Январь |
22,206 |
0,141 |
22,348 |
3,48 |
25,828 |
|
Февраль |
19,396 |
0,124 |
19,519 |
3,48 |
22,999 |
|
Март |
14,602 |
0,093 |
14,695 |
3,48 |
18,175 |
|
Апрель |
8,210 |
0,052 |
8,263 |
3,48 |
11,743 |
|
Май |
0 |
0 |
0 |
2,23 |
2,23 |
|
Июнь |
0 |
0 |
0 |
2,23 |
2,23 |
|
Июль |
0 |
0 |
0 |
2,23 |
2,23 |
|
Август |
0 |
0 |
0 |
2,23 |
2,23 |
|
Сентябрь |
0 |
0 |
0 |
2,23 |
2,23 |
|
Октябрь |
7,329 |
0,047 |
7,375 |
3,48 |
10,855 |
|
Ноябрь |
14,382 |
0,092 |
14,473 |
3,48 |
17,953 |
|
Декабрь |
20,112 |
0,128 |
20,240 |
3,48 |
23,720 |

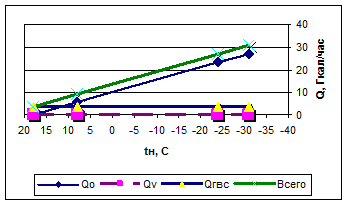

Рис 1.1 - График теплопотребления в зависимости от температуры наружного воздуха

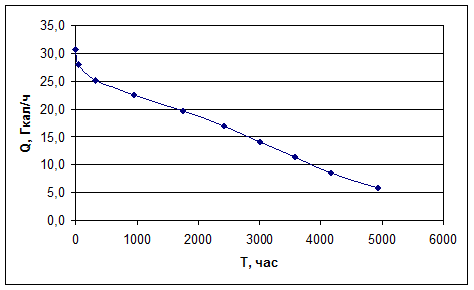

Рис 1.2 - График теплопотребления в зависимости от продолжительности стояния температур наружного воздуха

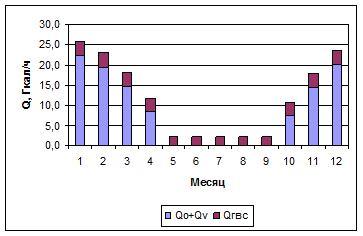

Рис. 1.3 – График теплового потребления по месяцам
1.3 Графики регулирования температуры сетевой воды
Центральным называется регулирование отпуска теплоты от теплоисточника в его тепловые сети. Центральным регулированием определяется график изменения температур, а иногда и расходов воды в подающих трубопроводах тепловых сетей [6].
В данном дипломном проекте способом регулирования отпуска теплоты является качественное регулирование путем изменения температуры воды в подающих трубопроводах системы при ее постоянном расходе (температура сетевой воды меняется в зависимости от температуры наружного воздуха
).
При таком способе регулирования максимальные (расчетные) температуры воды в трубопроводах системы отопления достигаются при расчетной температуре наружного воздуха
. При понижении снижается температура воды в подающем трубопроводе [6].
Качественное регулирование обеспечивает устойчивость гидравлических режимов отдельных нагревательных приборов системы при переменных тепловых нагрузках.
При присоединении к двухтрубным магистральным сетям систем отопления и горячего водоснабжения сохранение в них центрального качественного регулирования в течении всего отопительного периода оказывается невозможным, поскольку температуры воды в подающих трубопроводах таких сетей должны поддерживаться не ниже необходимых для обеспечения заданных температур воды перед водоразборными приборами (не менее 65¸75 °С).
Для соблюдения теплового баланса среднесуточные температуры воды в подающем трубопроводе сети должны приниматься большими, чем по отопительному графику. Величина этого превышения определяется температурой воды в обратном трубопроводе системы отопления и следующим коэффициентом:
(1.4)
При данном значении коэффициента принимается центральное качественное регулирование по нагрузке отопления.
При таком способе регулирования, для зависимых схем присоединения элеваторных систем отопления температуру воды в подающей t1,0 и обратной t2,0 магистралях, а также после элеватора t3,0 в течении отопительного периода определяют по следующим выражениям:
t1,0 = ti + Dt [( ti - tн )/ (ti - to )]0.8 + (Dt - 0.5q )( ti - tн ) /( ti - to ) (1.5)
t2,0 = ti + Dt [( ti - tн) / (ti - to )]0.8 - 0.5q ( ti - tн )/(ti - to ) (1.6)
