Улучшение теплового и гидравлического режима системы теплоснабжения п. Победа г. Хабаровска

(4.4)

где Vтр. – объем отвозимого грунта, м3

Объем работ по подчистке дна траншеи до проектной отметки определятся по формуле:

(4.5)

где Vр.д. – объем ручной доработки; b – ширина

траншеи по дну; m – крутизна откоса выемки; hр.д. – глубина доработки (принята 0,1м); L – длина траншеи, м.

Определенные объемы земляных работ сведены в таблицу 4.2.

Таблица 4.2 – Баланс земляных масс

4.2 Подбор оборудования для производства строительно-монтажных работ

В комплект машин для производства земляных работ входят экскаваторы, автосамосвалы и бульдозеры. Этим комплектом машин выполняются работы по отрывке траншеи, отвозе избыточного грунта, засыпке после завершения в ней монтажных работ.

Для разработки траншеи и котлованов наиболее часто используются одноковшовые экскаваторы ёмкостью 0,15 – 1,0 м3, оборудованные обратной лопатой или драглайном.

При определении требуемых параметров экскаваторов необходимо построить поперечное сечение траншеи в наиболее заглубленном месте (Рис 4.1).

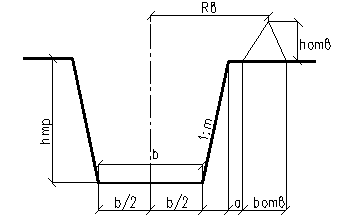

Рис. 4.1 - Схема определения размеров отвала грунта и радиуса выгрузки экскаватора

Требуемый радиус выгрузки экскаватора обуславливается необходимостью устройства отвала грунта определенных размеров. Наиболее предпочтительной схемой движения экскаватора является перемещение экскаватора по оси траншеи.

Поперечное сечение отвала определяется по формуле:

(4.6)

где Fтр. – поперечного сечения траншеи, м2; Fс – площадь поперечного сечения укладываемых коммуникаций, м2; Кпр. – коэффициент первоначального разрыхления грунта в долях единицы.

Размеры отвала грунта:

(4.7)

(4.8)

где bотв. – ширина траншеи по дну, м;

hотв. – высота отвала, м;

a - угол откоса свежевысыпанного грунта в градусах (45°).

,

Требуемый радиус выгрузки определяется:

(4.9)

где а – берма траншеи (не менее 0,5м)

Высоту выгрузки принимаем hотв.+ 0,5м = 3,94 м

Выбираю экскаватор ЭО-33-22А (обратная лопата) с вместимостью ковша 0,4 м3.

Для монтажа деталей и конструкций систем теплогазоснабжения используют стреловые самоходные краны на автомобильном, пневмоколесном и гусеничном ходу.

На выбор типа крана оказывают влияния грунтовые условия, размеры поперечного сечения траншеи и масса монтируемых элементов. При этом необходимый вылет крюка крана при монтаже сборных элементов тепловых сетей определяется по формуле:

(4.10)

Где dн – наружный диаметр труб (включая все виды изоляции), м;

Z – расстояние между трубопроводом и наиболее выступающей частью крана, принимается равной 0,8 – 1м

Масса наиболее крупного (железобетонный блок сборных железобетонных камер) элемента составляет 5,2 т.

Выбираю кран КС-4561 и трубоукладчик ТГ-61.

Подбор бульдозера осуществляется исходя из среднего расстояния перемещения грунта из отвала в траншею. Ориентировочно её можно принимать равным расстоянию между осями траншеи и отвала. Подбираю бульдозер Д3-9, с расстоянием перемещения до 5м.

Технические характеристики бульдозера:

тип отвала: неповоротный

длина отвала: 2,56 м

высота отвала: 0,8 м

мощность: 75 л.с.

управление: гидравлическое

4.3 Основные решения по производству работ

4.3.1 Метод производства работ

1. Для производства работ в данном дипломном проекте применяется поточный метод. При поточном методе однородные процессы выполняются последовательно, а разнородные параллельно. Этот метод характеризуется минимальным потреблением ресурсов и небольшой продолжительностью монтажных работ.

2. Электроэнергия необходима для освещения, так как некоторые работы производятся во вторую смену

3. Вода необходима для работников объекта и для гидравлических испытаний тепловой сети

4. Кислород на строительной площадке требуется для резки металла

5. Количество бытовок для нужд рабочих – 4шт. (одно помещение на 10 рабочих).

6. Для строительно-монтажных работ требуется место для складирования материалов (изоляции, труб и т.д.). Количество мест складирования:

лотки на строительной площадке складируются на высоте 1,8м в 2-а ряда по горизонтали и по вертикали. Количество мест складирования считаю исходя из условия: максимальный вылет у крана применяемого на строительной площадке 7м, т. е., находясь на одном месте кран может уложить порядка 12 лотков. Следовательно:

Nобщ./12 = n [шт]. 721/12 = 60 шт.

Где Nобщ. – общее количество лотков

n – количество мест складирования.

На строительной площадке под лотки должно быть отведено 60 мест. В одной кладке 12 лотков.

Площадь складирования лотков составляет:

Площадь одного лотка – 0,9*3 = 2,7м2. Суммарная площадь необходимая для складирования лотков – 695м2.

Площадь складирования труб:

принимаю, количество труб укладываемых возле бровки траншеи из расчета, что вылет стрелы крана составляет 7м, а длина одной трубы 11м, 6 штук. Следовательно:

Lобщ. / 66м = l [шт]. 1594/66 = 24 шт.

где Lобщ. – общая длина всех труб привозимых на строительную площадку

l – количество мест складирования труб

Следовательно на строительной площадке нужно 24 места под трубы.

4.3.2 Определение трудоемкости строительно-монтажных операций

Расчет трудоемкости ручных и механизированных строительно-монтажных процессов, а также затрат машинного времени производится по ЕниР.
