Анализ процесса регулирования непрерывной системы. Анализ процесса управление цифровой системы и синтез передаточной функции корректирующего цифрового устройства управления

,.

а ПФ замкнутой корректированной системы будет иметь вид

,

где b0 = t, b1 = 1, a0 = Т1×Т2, a1 =( Т1 + Т2), a2 = (1 + kt), a3 = k.

Для заданной системы наиболее подходящим является значение =0,03.

7. КОНТРОЛЬНЫЙ

РАСЧЕТ ПАРАМЕТРОВ СКОРРЕКТИРОВАННОЙ СИСТЕМЫ

Рис.9 График скорректированной системы.

По графику видно, что благодаря включению корректирующего звена время переходного процесса – tп уменьшилось до 0,162с, а значение h(t)max=1.123.Следовательно значение величины перерегулирования уменьшилось

до s=12,3%.Эти значения удовлетворяют заданному условию.

По графику А(w) скорректированной системы видно, что частота среза увеличилась - wс=26,02.При этой частоте запас устойчивости по фазе Df=0,74.

Рис.11 Запас устойчивости по фазе.

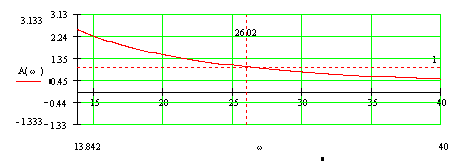

Рис.12 График ФЧХ скорректированной системы.

Частота wp увеличилась до wp=20709. Запас устойчивости по амплитуде DA=1.

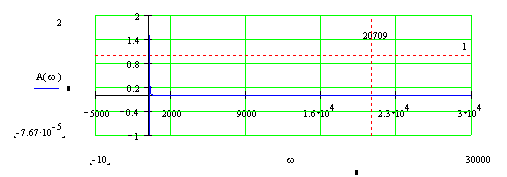

Рис.13 Запас устойчивости по амплитуде.

Рассчитаем коэффициенты ошибок скорректированной системы:

Рассчитаем коэффициенты ошибок скорректированной системы:

Сравнительная таблица показателей качества непрерывной системы:



Допустимые

значения

Некорректированная система

Скорректированная

система

tп,с

0.6

1,2

0.162

σ, %

15

71

12,3

ΔΑ

0.2

0.35

1

Δφ,град.

10

15,5

42,4

С0

0.01

0

0

С1

0.02

0.023

0.023

С2

0.01

0.00263

0.00124
