3.10. Эксперименты с перегоревшими лампами накаливания.

В описанных выше наших экспериментах по однопроводной передаче энергии горят как исправные лампы, так и перегоревшие.

Рис. 9. Фотографии экспериментов с перегоревшими лампами накаливания.

На рисунке 9а виден разрыв спирали лампы накаливания. Рисунки

9б и 9в – фотографии экспериментов. Видно свечение спирали и яркая искра в месте разрыва спирали.

Со свечением перегоревших ламп накаливания, не подозревая того, сталкивается практически каждый из нас. Для этого достаточно внимательно присмотреться к перегоревшим лампам. Можно заметить, что лампы часто перегорают в нескольких местах. Вероятность одновременного перегорания лампы в нескольких местах очень мала. Это значит, что лампа, утратив целостность спирали, продолжала светить, пока цепь не разорвалась еще в одном месте. Этот феномен возникает в большинстве случаев перегорания ламп накаливания, питающихся от сети 220В 50Гц.

Мы провели такой эксперимент: подключали стандартные 60Вт лампы накаливания ко вторичной обмотке повышающего трансформатора. На холостом ходу трансформатор выдавал напряжение около 300В. В эксперименте было использовано 20 ламп накаливания. Оказывается, чаще всего лампы накаливания перегорают в двух и более местах, причем перегорает не только спираль, но и токоподводящие провода. При этом после первого разрыва цепи лампа продолжает светить более ярко, пока не перегорит другой участок. Одна лампа в нашем эксперименте перегорела в четырех местах, а именно, в двух местах перегорела спираль, и перегорели оба электрода! Результаты эксперимента представлены в таблице 1.

Таблица 1.

Êîë-âî ëàìï, èñïîëüçîâàííûõ â ýêñïåðèìåíòå

Кол-во ламп, перегоревших в одном месте

Кол-во ламп, перегоревших в двух местах

Кол-во ламп, перегоревших в трех местах

Кол-во ламп, перегоревших в четырех местах

Кол-во ламп, перегоревших в пяти местах

20

8

8

3

1

0

3.11. Эксперименты по беспроводной передаче энергии.

Приводим сведения о проведенных нами экспериментах по осуществлению беспроводной (без заземления) передачи электроэнергии.

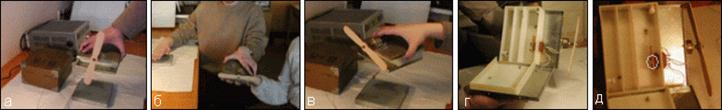

Рис. 10. Кадры видеосъемки экспериментов по беспроводной передаче энергии.

В наших экспериментах источником энергии служил комплекс, состоящий из блока питания Б5-47, генератора и трансформатора, он хорошо виден на кадрах 10а и 10в, приемником – электродвигатель постоянного тока ИДР-6. Электродвигатель установлен на электропроводной платформе, которая, в свою очередь, установлена на корпусе из изоляционного материала. Внутри этого корпуса находится электронный узел. Схема приемника в этом случае несколько отличается от использованной в предыдущих экспериментах, описанных в разделе 3.9. Внутренняя часть приемника показана на фотографиях 10г и 10д. На кадре 10д окружностью выделен непосредственно электронный узел приемника.

В экспериментах наблюдалось вращение ротора электродвигателя в руках человека. Двигатель был установлен на платформе, на которой отсутствовали источники питания. Наблюдалось увеличение коэффициента передачи с уменьшением расстояния (рис.10в). По мере уменьшения расстояния частота вращения вала электродвигателя увеличивалась. На (рис.10б) показан кадр видеосъемки, где частота вращения вала резко возрастала в том случае, если электродвигатель находился в руках двух человек.

Проблема беспроводной передачи энергии остается актуальной. Над ней продолжают работать ученые разных стран.

3.12. Наши эксперименты, демонстрирующие свечение лампы накаливания в руке.

Известно, что Никола Тесла демонстрировал светящуюся в руке лампу. Нам не удалось найти описания этого эксперимента, поэтому мы разработали свою схему эксперимента. Ниже представлены результаты проведенных нами экспериментов, демонстрирующие свечение в руке лампы накаливания. На рис.11 видно, что лампа 220В, 25Вт светится в руке оператора, будучи подключенной одним контактом к одному проводу. На фотографиях (рис.11) виден проводник от генератора, подводящий энергию к одному контакту цоколя лампы. Эти эксперименты – продолжение серии опытов с однопроводной передачей энергии. На фотографии 11а показан фрагмент подготовки к эксперименту. На фотографиях 11б, 11в запечатлены фрагменты эксперимента.

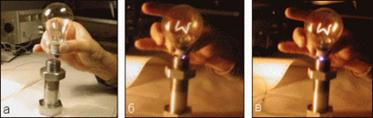

Рис. 11. Фотографии экспериментов, демонстрирующие свечение лампы накаливания в руке.

3.13. Эксперименты, демонстрирующие поведение электропроводных жидкостей в магнитном поле [20].

Нами проведены эксперименты, показавшие, что при пропускании электрического тока через электропроводную жидкость, находящуюся в магнитном поле, жидкость приходит в вихревое движение. Этот физический эффект, по своему внешнему проявлению имеет большую аналогию с вращением Земли, а также с некоторыми другими проявлениями в ее недрах и на поверхности [20]. Эффект вихревого движения и температурный эффекты, наблюдаемые в лабораторных условиях, по нашему мнению, могут быть распространены на большое количество природных явлений.

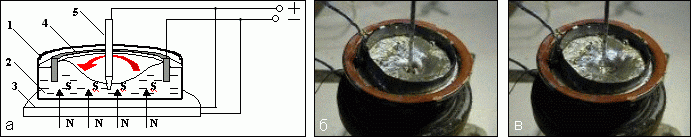

Рис. 12. Вихревое движение расплавленного олова в магнитном поле [20].

Описание эффекта вихревого движения среды проведем на примере расплавленного олова. Кювета с оловом помещается в магнитное поле, вектор магнитной индукции которого направлен вертикально (рис.12а). На рисунке изображены: 1 - сосуд, 2 - расплавленный металл, 3 - спиральная катушка, 4 - металлическое кольцо, 5 – электрод, "S" - южный магнитный полюс, "N" - северный магнитный полюс. Четыре прямые стрелки на рисунке показывают положение стрелки компаса при проведении эксперимента. В центральной части сосуда в расплавленный металл опущен электрод. Второй электрод выполнен кольцевым. Он установлен по периметру сосуда и опущен в жидкость. При протекании тока через электропроводную жидкость, последняя приходит в вихревое движение, наблюдающееся в зоне между центральным и периферийным электродами с центром вихря у центрального электрода. Направление движения расплавленного металла показано стрелкой. Эффект хорошо виден на кадрах видеосъемки эксперимента (рис.12б и 12в). Частота вращения максимальна в центре и уменьшается к периферии. Вихревое движение расплавленного металла появляется даже при незначительном токе. Начиная с тока в несколько ампер, оно уверенно наблюдается визуально. При дальнейшем увеличении тока интенсивность вихревого движения резко возрастает, что приводит к образованию глубокой воронки в центре сосуда (рис.12б). При изменении направления магнитного поля или при изменении полярности приложенного напряжения направление вихревого движения меняется на противоположное. Мы считаем, что подобный эффект проявляется в Природе и приводит к образованию вихрей, торнадо, циклонов [20].
