Электроснабжение механического завода местной промышленности

Достоверность вышесказанного можно подтвердить рассчитав надежность рассматриваемых схем.

Расчет надежности

Для расчета надежности в схему без выключателей на стороне высшего напряжения (рис. 9а) включено большее количество элементов, чем в схему с выключателями (рис. 9б), так как необходимо учитывать все элементы схемы до отключающего элемента, которым для схемы (рис. 9а)

является высоковольтный выключатель подстанции системы.

Ремонтная перемычка QS7,QS8 (рис. 9а) и QS5,QS6 (рис. 9б) в нормальном (эксплуатационном) режиме работы не влияет на надежность схемы. Перемычка используется только в периоды ремонта одного из вводов. Поэтому в расчетах надежности она не учитывается.

В соответствии со схемами электроснабжения (рис. 9, а,б) составляют блок-схемы расчета надежности (рис. 10, а,б), заменяя элементы схем распределительных устройств блоками и нумеруя их по порядку.

Затем разделяют полученные блок-схемы на логические расчетные схемы (ЛРС) I, II, III и IV для упрощения расчетов.

а) б)

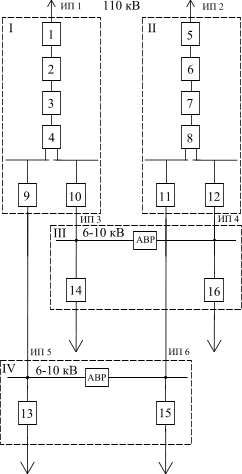

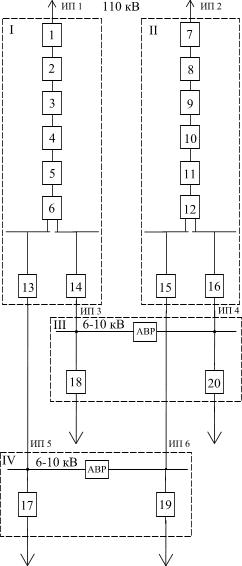

Рис. 10. Блок-схемы расчета надежности

Сначала рассчитывают надежность для схемы без выключателей на стороне высшего напряжения (рис. 9а).

Показатели надежности элементов схемы представлены в таблице 10.

Так как, рациональным напряжением питания было выбрано 110 кВ, то берут из таблицы 1 параметры элементов с номинальным напряжением 110 кВ. На низкой стороне подстанции рациональное напряжение будет определено технико-экономическим сравнением в расчете системы распределения.

Учитывая, что показатели надежности элементов СЭС на напряжение 6 и 10 кВ одинаковы, то на данном этапе ограничиваются указанием возможных вариантов напряжения системы распределения.

Таблица 10

Показатели надежности элементов СЭС

Сначала рассчитывается ЛРС I и II.

1. Определяют показатели аварийных отключений вводов

().

Средний параметр потока отказов для I ввода из-за аварийных отключений равен сумме параметров потока отказов элементов I ввода и параметра потока отказов источника питания I ввода :

(2.9.19)

Средний параметр потока отказов для II ввода из-за аварийных отключений равен сумме параметров потока отказов элементов II ввода и параметра потока отказов источника питания II ввода :

(2.9.20)

Среднее время восстановления напряжения для I ввода после аварийного отключения , равно:

(2.9.21)

Среднее время восстановления напряжения для II ввода после аварийного отключения , равно:

(2.9.22)

2. Показатели аварийных отключений из-за отказов шин ТП или из-за развития отказов со стороны присоединений ().

Присоединениями в данном случае являются по две ячейки () с масляным выключателем на каждой секции шин , а шины ТП образованы низкой стороной трансформатора, то есть число потока отказов шин равно числу потока отказов трансформатора . Аналогичная ситуация и для длительности восстановления напряжения.
