где L1,L2 — индуктивности контуров; М — взаимная индуктивность контуров.

Всякая деформация контура (изменение расположения отдельных его элементов или частей) или изменение взаиморасположения контуров приводят к изменению запаса электромагнитной энергии. При этом работа сил в любой системе равна изменению запаса энергии этой системы:

(11)

здесь dW — изменение запаса энергии системы при деформации системы в направлении х под действием силы F.

На указанном законе (11) и основан второй метод определения электродинамических сил в контурах. Электродинамическая сила в контуре или между контурами, действующая в направлении х, равна скорости изменения запаса энергии системы при деформации ее в том же направлении:

(12)

Согласно сказанному электродинамическая сила в контуре, обтекаемом током i,

(13)

а электродинамическая сила между двумя взаимосвязанными контурами с токами i1 и i2 будет

(14)

3. Электродинамические силы между параллельными проводниками

Бесконечной длины

Возьмем два параллельных круглых проводника 1 и 2 (рис. 4), расположенных в одной плоскости на расстоянии друг от друга и обтекаемых токами i1 и i2. Расчет будем производить первым методом. Проделав все операции аналогично выражениям (2) — (8) и учитывая, что sin β = 1, так как проводники расположены в одной плоскости, и вектор индукции в данном случае перпендикулярен этой плоскости (β=90°), получим

, (15)

где

Выразим подынтегральные переменные второго интеграла через одну из переменных, а именно через угол α. Примем за начало координат элемент dy и направление токов, совпадающее с положительным направлением координат. В этом случае текущая координата

(16)

Подставив полученные выражения в уравнение (15) и считая, что проводник 2 распространяется от — ∞ до + ∞, чему соответствует изменение угла α от π до 0, получим

(17)

Очевидно, если проводник 1 (l1), так же как и проводник 2, распространяется до ±∞, то с будет стремиться к бесконечности.

Конечной длины

Если проводник 1 имеет конечную длину, то

(18)

Согласно выражению (8) сила, действующая на проводник 1, равна

(19)

Уравнение (19) определяет силу взаимодействия между двумя проводниками, один из которых бесконечно длинен, а второй имеет конечную длину l и расположен симметрично относительно первого. В случае, когда оба проводника будут иметь конечную длину l, пределы интегрирования для выражения (17) будут уже не от π до 0, а от α 2 до α 1 (см. штриховые линии на рис. 4) и сила взаимодействия между двумя круглыми проводниками конечной и равной длины определится уравнением

. (20)

В уравнении (20) множитель перед скобками представляет собой силу взаимодействия между двумя проводниками, один из которых имеет бесконечную длину. Обозначим эту силу через F∞. Коэффициент, заключенный в скобках, представляет собой величину, меньшую единицы. При α/1<0,2 (в практике, как правило, α/1<< 0,2) величиной (α/l)2 по отношению к единице можно пренебречь. Тогда уравнение (20) примет вид (21)

(21)

Неравной длины

В практике весьма часто проводники имеют неравную длину. Силу взаимодействия между такими проводниками можно найти изложенным выше способом, производя интегрирование каждый раз в соответствующих пределах. Можно эту задачу решить, применив уравнение (20).

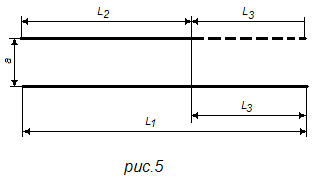

На рис. 5 приведены два проводника неравной длины l1 и l2, расположенные друг от друга на расстоянии а и обтекаемые токами i1 и i2. Нарастим проводник l2 на отрезок l3 до длины, равной l1. Проводник l1 можем также представить состоящим из двух отрезков l2 и l3. Тогда можем написать, что сила взаимодействия между проводниками длиной l1 и l2 (F l1 l2) равна сумме сил взаимодействия между двумя проводниками l2 одинаковой длины (F l2 l2) и двумя проводниками длиной l2 и l3 (F l2 l3):

(22)

Аналогично можно написать

(23)

Сложив уравнения (22) и (23), получим

(24)

Таким образом, сила взаимодействия между двумя проводниками неравной длины выражается через силу взаимодействия проводников равной длины:

(25)

При этом l1 и l2 — величины заданные, а l3= l1 - l2.

Сила взаимодействия между круглыми параллельными проводниками может быть также определена по изменению запаса электромагнитной энергии.

Первый случай — оба проводника принадлежат к одной системе. Индуктивность системы из двух параллельных проводников радиусом r и длиной l, находящихся на расстоянии а, при условии, что l >> а, определяется формулой

(26)

Нас интересует сила, действующая в направлении а. Согласно выражению (13)

(27)

из уравнения (26)

тогда

(28)

Из выражения (28) видно, что результат получился таким же, как и при определении этих сил, первым методом.

Второй случай — проводники принадлежат к двум различным системам, при этом сами системы не претерпевают деформации. Взаимная индуктивность между двумя проводниками длиной l, находящимися друг от друга на расстоянии а, при условии, что l >> а, определяется формулой

(29)
