Расчёт электрооборудования и сетей при организации горных разработок в карьере

УАКИ — устройство автоматического контроля изоляции, выпускаемое для установки в сетях 380 и 660 В угольных шахт и карьеров, имеет в основе вентильную схему (рис. 6, б). Фильтр напряжения нулевой последовательности состоит из трех активных сопротивлений (R3, R4, R5)

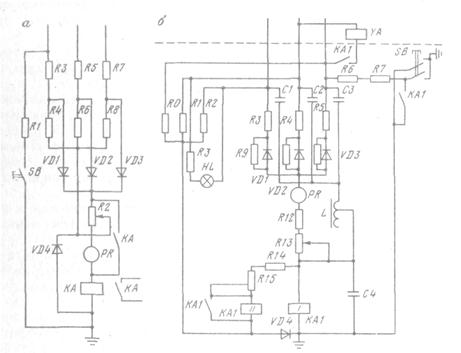

Рис.6. Устройства защитного отключения в сетях напряжен

ием до 1000 В:

а)-схема реле контроля изоляции РКЗ-Н51;б)-схема устройства автоматического контроля изоляции УАКИ и второй обмотки КА1.11 двухобмоточного реле КА. Магнитные потоки обмоток KA1.1и KA1.11 направлены встречно.

При прикосновении человека к голой токоведущей части электроустановки, находящейся под напряжением, или появлении в сети опасной утечки на землю увеличивается разность магнитных потоков обмоток KA1.1 и KA1.11, в результате чего реле срабатывает. Замыканием кнопки SB проверяется исправность реле. Дроссель L предназначен для компенсации емкости в сети.

4. ТБ и охрана окружающей среды

4.1. ТБ при эксплуатации электрооборудования выше 1000 В согласно заданию

Эксплуатацию электроустановок па карьере осуществляет оперативно-технический и ремонтный персонал. В состав оперативно-технического персонала входят: инженерно-технические работники отделов, служб и участков карьера, связанные с обслуживанием и ремонтом электротехнических установок: мастера, дежурные электрослесари подстанций, распределительных пунктов, участков электрической сети, машинисты и их помощники экскаваторов и других горных машин и механизмов и другие работники, непосредственно связанные с обслуживанием электроустановок. К ремонтному персоналу относятся мастера и рабочие электроцеха, выездных бригад, связанные с ремонтом действующих электроустановок.

Все лица оперативно-технического и ремонтного персонала должны пройти курс обучения и сдать экзамены по технике безопасности специальной комиссии, назначенной приказом по карьеру. При удовлетворительной сдаче экзаменов каждому лицу оперативно-технического и ремонтного персонала присваивается соответствующая квалификационная группа по технике безопасности и выдается удостоверение на право обслуживания электротехнических установок.

Объем знаний, требуемый для присуждения том или ином квалификационной группы, указан в правилах и местных инструкциях по безопасности при эксплуатации электроустановок. Все лица, непосредственно обслуживающие электроустановки карьера, начиная с группы II, должны ежегодно проходить проверку знаний правил безопасности и правил оказания нервом помощи, а ИТР отделов, непосредственно не связанные с обслуживанием электроустановок, — один раз в три года.

Оперативно-технический и ремонтный персонал должен строго выполнять все требования ПТЭ н ПТБ при эксплуатации электроустановок потребителей и Единых правил безопасности при разработке месторождений полезных ископаемых открытым способом.

В целях предупреждения электротравматизма необходимы следующие общие мероприятия.

1. Периодический инструктаж и проверка знаний лиц, обслуживающих электроустановки.

2. Проверка защитных заземлений и периодические замеры переходных сопротивлений заземляющей сети.

3. Периодический контроль технического состояния электроустановок и электрооборудования и устранение дефектов.

4. Предупреждение случайных прикосновений к токоведущим частям путем их изоляции, ограждений, различных блокировок, нанесения маркировок, применения отличительной окраски и т. п.

5. Систематический контроль состояния сетей и установок и устранение дефектов изоляции; применение устройств автоматического контроля за состоянием изоляции.

6. Применение индивидуальных защитных средств (штанг, клещей, диэлектрических перчаток, галош, ковриков и т. п.).

7. Применение безопасных напряжений 12—36 В в цепях управления и переносного освещения.

8. Надлежащее состояние технической документации (схемы сетей, коммутаций, заземлений и т. п.) и периодическое внесение происшедших изменений.

Все работы на действующих электроустановках должны производиться с обязательным выполнением организационных и технических мероприятий по технике безопасности.

Действующими называются электроустановки, находящиеся под напряжением, или электроустановки, на которые с помощью коммутационных аппаратов можно подать напряжение.

К организационным мероприятиям по соблюдению Правил безопасности относятся оформление работ нарядом или записью в специальном журнале, допуск к работе, наблюдение во время работы и оформление окончания работ.

Для проведения работ на электроустановках дается письменное распоряжение—наряд или запись в журнале. К техническим мероприятиям по соблюдению Правил безопасности относятся: снятие напряжения с ремонтируемой электроустановки, проверка отсутствия напряжения, ограждение работ, устройство местного заземления (при отсутствии стационарных заземляющих ножей), установка предупредительных плакатов.

Все работы на электроустановках производят с обязательным применением защитных средств (диэлектрических перчаток и бот, изолирующих подставок и штанг, клещей, указателей напряжения и т. п.).

Эти требования являются общими для производства работ на всех электроустановках (подстанции, РУ, воздушные и кабельные линии и электрооборудование горных машин и механизмов). Кроме этих общих мероприятий необходимо строго выполнять специальные правила безопасности, относящиеся конкретно к каждой отдельной установке.

При осмотре воздушных линий следует идти по краю трассы, чтобы в случае обрыва провода не попасть в зону опасных шаговых напряжений.

При обнаружении оборванного провода необходимо, не приближаясь к нему, на расстоянии 8—10 м выставлять предупредительные знаки и сообщить диспетчеру карьера или лицу технадзора о неисправности. Во время грозы или ее приближении все работы на ВЛ должны быть прекращены, а люди удалены за край трассы. При работе на опорах необходимо соблюдать следующие меры: 1) при подъеме на опору и работе на ней обязательно пользоваться предохранительным поясом; 2) работать обязательно на двух когтях; 3) не влезать на угловые опоры и не работать на ней со стороны внутреннего угла линии; 4) не влезать и не работать на той стороне опоры, на которую натягивают провода; 5) не подниматься на опору, не проверив предварительно прочность ее основания.

При осмотре оборудования запрещается снимать ограждения и предупредительные плакаты, входить во взрывные камеры масляных выключателей или устранять обнаруженные неисправности, если для этого надо приблизиться к токоведущим частям. Если при осмотре обнаружена неисправность, угрожающая пожаром, взрывом или несчастным случаем, то дежурный должен немедленно принять зависящие от него меры по предупреждению опасности, затем сообщить об этом энергодиспетчеру карьера.

Работы на токоприемных кольцах экскаваторов можно производить только после отключения приключательного пункта, установки на линейный разъединитель (на концы питающего экскаватор кабеля КШВГ) переносных заземляющих закороток и вывешивания на рукоятки приводов выключателей и разъединителей плакатов «Не включать. Работают люди».
