Расчёт электрооборудования и сетей при организации горных разработок в карьере

∆U% =

По потере напряжения принимаем А-120 с І доп.=375 А. ([1],с.182, табл. 9.5)

8) Проверяем сечение по экономической плотности тока

Sэк =

і эк = 1 А/мм2 ([1], с.189, табл.9.7).

Принимаем А-150 с І доп.=440 А. ([1],с.182, табл. 9.5)

9) Проверяем сечение по термической стойкости к действию токов к.з.

S терм.=

Принимаем А-95 с І доп.=320 А. ([1],с.182, табл. 9.5)

5)Определяем сечение по условиям механической прочности Sмех = 35 мм2

([2],с.228, табл. 6.6) Принимаем А-35 с І доп.=170 А. ([1],с.182, табл. 9.5)

6) Окончательно принимаем наибольшое выбранное сечение

Принимаем А-150 с І доп.=440 А. ([1],с.182, табл. 9.5)

Определяем сечение линий для питания РУ №2 ℓ =2,912км,

Линия содержит: ЭКГ10УС-1; СБШ-250МН-2; 1СБУ125-2; Освещение-2; ЭКГ 4,6Б-1; ЭКГ 12,5-2;Землесос-1; Водоотлив-3.

Принимаем к эксплуатации ВЛ с алюминиевым проводом.

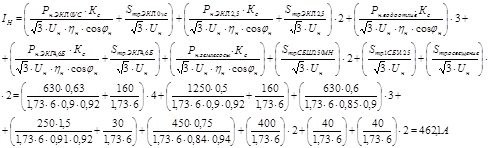

1)Определяем величину расчётного тока

Так как РУ можно запитать с помощью 4-х линий . По-этому расчетный ток нужно уменьшить в 4 раза

Принимаем к установке ВЛ сечением А-35 с І доп.=170 А.([1],с.182, табл. 9.5)

2) Определяем допустимую потерю напряжения

∆U% =

По потере напряжения принимаем А-120 с І доп.=375 А. ([1],с.182, табл. 9.5)

∆U% =

По потере напряжения принимаем А-120 с І доп.=375 А. ([1],с.182, табл. 9.5)

3) Проверяем сечение по экономической плотности тока

Sэк =

і эк = 1 А/мм2 ([1], с.189, табл.9.7).

Принимаем А-120 с І доп.=375 А. ([1],с.182, табл. 9.5)

4) Проверяем сечение по термической стойкости к действию токов к.з.

S терм.=

Принимаем А-95 с І доп.=320 А. ([1],с.182, табл. 9.5)

5)Определяем сечение по условиям механической прочности Sмех = 35 мм2

([2],с.228, табл. 6.6) Принимаем А-35 с І доп.=170 А. ([1],с.182, табл. 9.5)

6) Окончательно принимаем наибольшое выбранное сечение

Принимаем А-120 с І доп.=375 А. ([1],с.182, табл. 9.5)

Определяем сечение линий для питания Промплощадки ℓ =0,472км,

Линия содержит: Промплощадка-1; Освещение-2;

Принимаем к эксплуатации ВЛ с алюминиевым проводом.

1)Определяем величину расчётного тока

Принимаем к установке ВЛ сечением А-16 с І доп.=105 А.([1],с.182, табл. 9.5)

10) Определяем допустимую потерю напряжения

∆U% =

По потере напряжения принимаем А-16 с І доп.=105 А. ([1],с.182, табл. 9.5)

3)Проверяем сечение по экономической плотности тока

Sэк =

і эк = 1 А/мм2 ([1], с.189, табл.9.7).

Принимаем А-35 с І доп.=170 А. ([1],с.182, табл. 9.5)

4)Проверяем сечение по термической стойкости к действию токов к.з.

S терм.=

Принимаем А-16 с І доп.=105 А. ([1],с.182, табл. 9.5)

5)Определяем сечение по условиям механической прочности Sмех = 35 мм2

([2],с.228, табл. 6.6) Принимаем А-35 с І доп.=170 А. ([1],с.182, табл. 9.5)

6) Окончательно принимаем наибольшое выбранное сечение

Принимаем А-35 с І доп.=170 А. ([1],с.182, табл. 9.5)

2.4.2 Выбор сечения передвижных ЛЭП

Определяем сечение линий для питания КРП№1 ℓ =1,998км,

Линия содержит: Водоотлив-2; Освещение-1;

Принимаем к эксплуатации ВЛ с алюминиевым проводом.

1)Определяем величину расчётного тока

Принимаем к установке ВЛ сечением А-25 с І доп.=135 А.([1],с.182, табл. 9.5)

11) Определяем допустимую потерю напряжения

∆U% =

По потере напряжения принимаем А-25 с І доп.=135 А. ([1],с.182, табл. 9.5)

3)Проверяем сечение по термической стойкости к действию токов к.з.

S терм.=

Принимаем А-16 с І доп.=105 А. ([1],с.182, табл. 9.5)

4)Определяем сечение по условиям механической прочности Sмех = 35 мм2

([2],с.228, табл. 6.6) Принимаем А-35 с І доп.=170 А. ([1],с.182, табл. 9.5)

5) Окончательно принимаем наибольшое выбранное сечение

Принимаем А-35 с І доп.=170 А. ([1],с.182, табл. 9.5)

Определяем сечение линий для питания линии № 7 ℓ =0,677км,

Линия содержит: ЭКГ 12,5-1;

Принимаем к эксплуатации ВЛ с алюминиевым проводом.

1)Определяем величину расчётного тока

Принимаем к установке ВЛ сечением А-25 с І доп.=135 А.([1],с.182, табл. 9.5)

12) Определяем допустимую потерю напряжения

∆U% =

По потере напряжения принимаем А-25 с І доп.=135 А. ([1],с.182, табл. 9.5)

3)Проверяем сечение по термической стойкости к действию токов к.з.

S терм.=

Принимаем А-16 с І доп.=105 А. ([1],с.182, табл. 9.5)

4)Определяем сечение по условиям механической прочности Sмех = 35 мм2

([2],с.228, табл. 6.6) Принимаем А-35 с І доп.=170 А. ([1],с.182, табл. 9.5)

5) Окончательно принимаем наибольшое выбранное сечение

Принимаем А-35 с І доп.=170 А. ([1],с.182, табл. 9.5)

Определяем сечение линий для питания линии № 8 ℓ =0,677км,

Линия содержит: ЭКГ10УС-1; Освещение-1 ЭКГ 4,6Б-1

Принимаем к эксплуатации ВЛ с алюминиевым проводом.

1)Определяем величину расчётного тока

Принимаем к установке ВЛ сечением А-16 с І доп.=105 А.([1],с.182, табл. 9.5)

13) Определяем допустимую потерю напряжения

∆U% =

По потере напряжения принимаем А-16 с І доп.=105 А. ([1],с.182, табл. 9.5)

3)Проверяем сечение по термической стойкости к действию токов к.з.

S терм.=

Принимаем А-16 с І доп.=105 А. ([1],с.182, табл. 9.5)

4)Определяем сечение по условиям механической прочности Sмех = 35 мм2

([2],с.228, табл. 6.6) Принимаем А-35 с І доп.=170 А. ([1],с.182, табл. 9.5)

5) Окончательно принимаем наибольшое выбранное сечение

Принимаем А-35 с І доп.=170 А. ([1],с.182, табл. 9.5)
