Расчет районной электрической сети 110 кВ
S1-2=Sип-2-Sприв.1
S1-2=(20,208+j11,312)-(15,08+j8,4)=5,124+j2,912 (МВ А)
3.2 Выбор проводов
Линия ИП-1
Выбираем стандартный провод АС-185
Проверяем условия.
Условия по потерям на корону 185мм2>70мм2- выполняется.
Наибольший послеава
рийный ток по линии ИП-1 возникает при отключении другой головной линии ИП-2
Sп.а.ип-1=Sприв.-1+Sприв-2=57,273+j32,12 МВ А
Допустимый ток по нагреву для АС-185 равен 510А
Условия 345<510 А выполняется

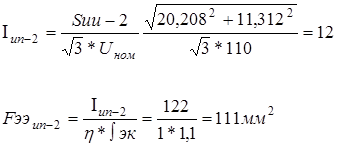

Линия ИП-2
Принимаем АС-120
· Условия по потерям на корону выполняется:
§ 120мм2>70мм2
· Условия In.а.ип-2<Iдon выполняется:
§ 345А<345A

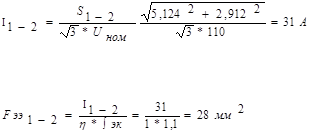

Линия 1-2
С учетом минимально допустимого сечения по потерям принимаем АС-70.Iдоп=270А
Наибольший Iп.а.1-2 будет при подключении линии ИП-1
· Условие Iп.а.1-2<Iдоп выполняется. 254<170A
3.3 Определение параметров линии и расчетных нагрузок в узлах замкнутой сети
Составим схему замещения замкнутой сети, представленной линией с двухсторонним питанием
|
Рассчитаем параметры линии и занесем их в таблицу 3
Таблица 3 Параметры линии замкнутой сети.
Линия |
Провод |
ℓ, км |
n |
r0, Ом/км |
Rл, Ом |
Хо, Ом/км |
Хл, Ом |
в0, См/км |
Вл, См |
Qв, Мвар |
ИП-1 |
АС-185 |
44 |
1 |
0,162 |
7,128 |
0,413 |
18,172 |
Х10-62,75 |
Х10-6121 |
1,464 |
ИП-2 |
АС-120 |
66 |
1 |
0,249 |
16,434 |
0,427 |
28,182 |
2,66 |
175,56 |
2,124 |
1-2 |
АС-70 |
58 |
1 |
0,428 |
24,824 |
0,444 |
25,752 |
2,55 |
147,9 |
1,79 |

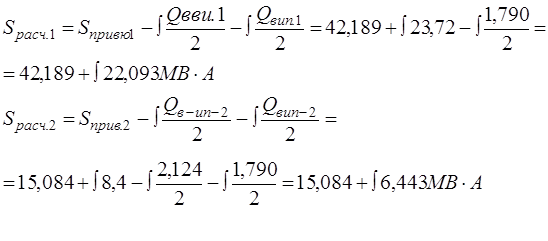

Рассчитаем в точках 1 и 2 расчетные нагрузки:
3.4 Распределение расчетных нагрузок по линии замкнутой сети

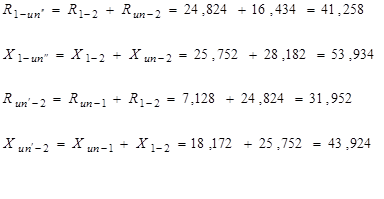

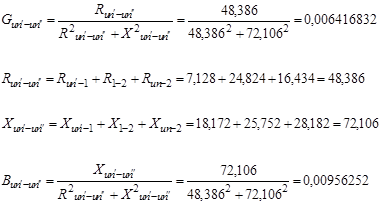

Рассчитаем приближенные потоки мощности в линиях без учета потерь мощности в этих линиях. Для этого определим активные и реактивные проводимости и сопротивления:
Рип-1=Gип`-ип``(Pрасч.1*R1-ип``+Qрасч.1*Х1-ип``+Ррасч2*R2-ип``+Qрасч.2*Х2-ип``)+ +Bип`-ип``(Ррасч.1*Х1-ип``-Qрасч.1*R1-ип``+Ррасч.2*Х2-ип``-Qрасч.2*R2-ип``)= =0,006416832*(42,189*41,258+22,093*53,934+13,084*16,434+6,443*28,182)+
+0,00956252(42,189*53,934-22,093*41,258+15,084*28,182-6,443*16,434)= =0,006416832*3361,664706+0,00956252*1683,121558=
=21,57123766+16,09488356=37,6661
Qип-1=Bип`-ип``(Pрасч.1*R1-ип``+Qрасч.1*Х1-ип``+Ррасч2*R2-ип``+Qрасч.2*Х2-ип``) –
-Gип`-ип``(Ррасч.1*Х1-ип``-Qрасч.1*R1-ип``+Ррасч.2*Х2-ип``-Qрасч.2*R2-ип``)= =0,00956252*3361,664706-0,006416832*1683,121558=
=32,145986-10,800308=21,3457 Мвар.
Sип-1=37,666+j21,3457
Рип-2=Gип`-ип``(Pрасч.2*R2-ип``+Qрасч.2*Х2-ип``+Ррасч1*R1-ип``+Qрасч.1*Х1ип``)+ +Bип`-ип``(Ррасч.2*Х2-ип``-Qрасч.2*R2-ип``+Рраёч1Х1-ип``-Qрасч.1*R1-ип``)=0,006416832(15,084*31,952+6,443*43,924+42,189*7,128+22,093*18,172)+0,00956252(15,084*43,924-6,443*31,952+42,189*18,172-22,093*7,128)= =0,008416832*1467,163488+0,00956252*1065,862484=9,41454+10,19233=19,6069
Qип-2=Bип`-ип``(Pрасч.2*R2-ип``+Qрасч.2*Х2-ип``+Ррасч1*R1-ип``+Qрасч.1*Х1-ип``) –
-Gип`-ип`` (Ррасч.2*Х2-ип``-Qрасч.2*R2-ип``+Ррасч.1*Х1-ип``-Qрасч.1*R2-ип``)=
=0,00956252*1467,163488-0,006416832*1065,862484=
=14,02978-6,83946 =7,1903Мвар
Sип-2=Рип-2+jQип-2=19+j7,1903Мвар
Проверка: Sип1+Sип-2=Sрасч1+Sрасч2
(37,666+j21,3457)+(19,607+j7,1903)=(42,189+j22,093)+(15,084+j6,443)
57,273+j28,536=57,273+j28,536 – Тождество
|
Поток мощности в линии 1-2 определили по первому
закону Кирхгофа для узла 1.
S1-2=Sип-2-Sрасч.1=(19,607+j7,19)-(15,084+j6,443)=4,523+j0,747(МВА)
Узел 1 является точкой потокораздела
3.5 Расчет потоков мощности по звеньям замкнутой сети
Уточним потоки мощности в линиях за счет учета потерь мощности в сопротивлениях этих линий. Для этого размыкаем кольцевую сеть в точки потокораздела (в узле 1) и получаем разомкнутую цепь. Далее считаем потоки как для разомкнутой сети.
Sк.зв.1-2=S1-2=4,523+j0,747 (МВА)
Sн.зв.1-2=Sк.зв.1-2+êS1-2= (Рк.зв.1-2+jQк.зв.1-2)+(êР1-2+jêQ1-2)
êР1-2+jêQ1-2=
Sн.зв.1-2=(4,523+j0,747)+(0,043+j0,045)=4,566+j0,792(МВА)
Sк.зв.1п-2=Sн.зв.1-2+Sрасч.1=(4,566+j0,792)+(15,084+j6,443)=19,65+j7,235(МВА)
