Расчет районной электрической сети 110 кВ

êQм1=

Поток мощности в начале звена

Sн.зв.1=S1+êSм1= (Р1+jQ1)+ (êPм1+jêQм1) = (42+j20,342) + (0,117+j2,858) = 42,117+j23,2(МВА).

Приведенная мощность в узле 1

Sприв1= Sн.зв.1. +Sст1=(42,117+j23,2)+(0,072+j0,52)=42,189+j23,72 (МВА)

Подстанция 2

Потери в стали:

êРст2=n*êРх2= 2*19=38Вт;

êQст2= nêQx2=2*112=224вар

Потери в меди:

êРм2=

êQм2=

Поток мощности в начале звена

Sн.зв.2= S2+Sм2=(15+j7,265)+(0,046+j0,911)=15,046+j8,176 (МВА)

Приведенная мощность в узле 2

Sприв2=Sн.зв.2+êSст2=(15,046+j8,176)+(0,038+j0,224)=15,084+j8,4 (МВА)

2. Расчет разомкнутой сети в режиме максимальных нагрузок

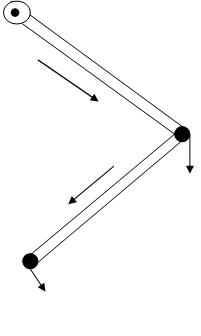

Из возможных трех вариантов разомкнутой сети возьмем вариант с наименьшей суммарной длиной линий.

Масштаб: 10км в 1см.

2.1 Распределение приведенных мощностей по линиям разомкнутой сети

S1-2=Sприв.2=15,084+j8,4 МВА

Sип-1=S1-2+Sприв.1=(15,084+j8,4)+(42,189+j23,72)=57,173+j32,12 МВА

2.2 Выбор проводов

Выбор проводов производится:

· По экономической плотности тока jэк с проверкой.

· По потерям на корону.

· По току допустимому в послеаварийном режиме.

Экономическая плотность тока для Т=3600ч.

Принимается равной: jэк=1,1.

Линия ИП-1

Iрабип-1=

Fэкип-1=

Принимаем провод марки АС-150

Проверка по потерям на корону: сечение провода не должно быть меньше допустимого по потерям на корону при Uком=110-70мм2

150мм2>70мм2- условия выполняется.

Проверки по допустимому току в послеаварийном режиме, когда одна цепь отключена и провод второй цепи должен выдержать двойной ток при максимальных нагрузках Iпослеав.= Iраб.ип-1= 345 А.

Допустимый ток по нагреву для сечения 150мм2 равен 450А

345 А<450А- условия выполняется.

Линия 1-2

Iраб1-2=

Fэк1-2=

Выбираем АС-70. Iдоп(70)=270А

Оба условия выполняются:70мм2=70мм2

91А<270А

2.3 Расчет параметров линии

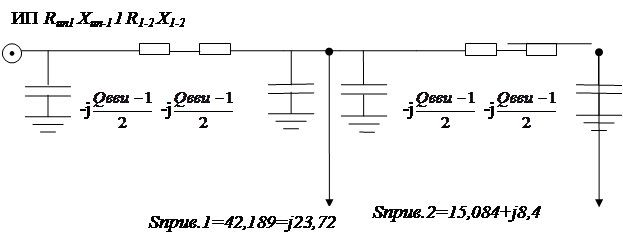

Для воздушных линий 110кв при расчетах применяется П-образная схема замещения. Составим схему замещения разомкнутой сети, состоящую из двух линий ИП-1 и 1-2.

Таблица 2 Параметры линии разомкнутой сети

Rлип1=r0 l=Ом

Хлип-1=x0 l=Ом

Влип-1=nвl=2*2,7*10 -6*44=237,6*10 -6 См

Qвип-1=Влип-1*U 2ном=237,6*10 6*110 2=2,875 Мвар

Rлип-1=*0,428*58=12,412 Ом

Rл1-2=*0,428*58=12,412 Ом

Хл1-2*0,444*58=12,876 Ом

Вл1-2=2*2,55*10 -6*58=2958,*10 -6 См

Qв1-2=295,8*10 -6*110 2=3,579 Мвар

2.4 Расчёт потоков мощности по звеньям разомкнутой сети

Вычисляем потоки мощности вконце и начале каждой линии, начиная с конца сети.

Sк.зв.1-2=Sприв2-j=(15,084+j8,4)-jj6,605 (МВ А)

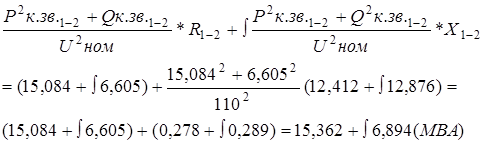

Sн.зв.1-2=Sк.зв.1-2+êS1-2=Рк.зв.1-2+jQк.зв.1-

2+

êР1-2=0,278 МВт;êQ1-2=0,289 Мвар

Sк.зв.ип-1=Sн.зв.1-2-j

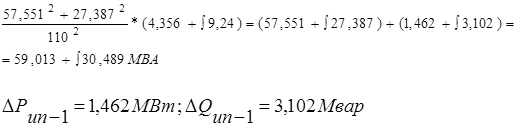

Sн.зв.ип1=Sк.зв.ип1+êSип1=57,551+j27,387+

Мощность, выдаваемая в сеть от источника питания

Sип=Sн.зв.пп-1-j

3. Расчет замкнутой сети в режиме максимальных нагрузок

3.1 Распределение приведенных мощностей по линиям замкнутой сети.

Потоки мощности в линии кольцевой сети определить сложнее, чем в линиях разомкнутой сети.

Выполняется приближенное потокараспределение по длинам линии следующим образом. Рассекается кольцевая сеть по ИП и представляется линией с двухсторонним питанием:

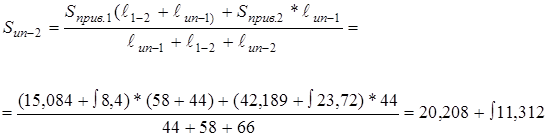

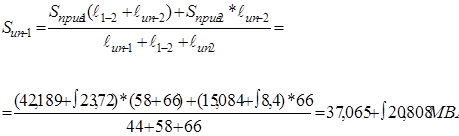

Определяем потоки на головных линиях:

Проверка:

Sип-2+Sип-2=Sприв.1+Sприв.2

(37,065+j20,808)+(20,208+j11,312)=(42,189+j23,72)+(15,084+j8,4)

57,273+j32,12=57,273+j32,12 - ТОЖДЕСТВО

Определяем поток на средней линии 1-2
