Содержание

Введение

1. Выбор трансформаторов и расчет приведенных мощностей

2. Расчет разомкнутой сети в режиме максимальных нагрузок

2.1 Распределение приведенных мощностей по линиям разомкнутой сети

2.2 Выбор проводов

2.3 Расчет параметров линии

2.4 Расчет потоков мощности по звеньям разомкнутой сети

3. Расчет замкнутой сети в режиме макс

имальных нагрузок

3.1 Распределение приведенных мощностей по линиям замкнутой сети

3.2 Выбор проводов

3.3 Определение параметров линии и расчетных нагрузок в узлах замкнутой сети

3.4 Распределение расчетных нагрузок по линии замкнутой сети

3.5 Расчет потоков мощности по звеньям замкнутой сети

4. Технико-экономическое сравнение вариантов схемы сети

4.1 Выбор схемы электрической сети

4.2 Расчетные затраты разомкнутой сети

4.3 Расчетные затраты замкнутой сети (вариант 2)

4.4 Сравнение вариантов по расчетным затратам и выборов оптимального

5. Расчет потоков и потерь мощности в оптимальной разомкнуто сети в режиме минимальных нагрузок

5.1 Потери мощности в трансформаторах

5.2 Расчет потоков и потерь мощности в линиях

6. Расчет потоков и потерь мощности в оптимальной разомкнутой сети в послеаварийном режиме

7. Расчет напряжений на типах ПС во всех режимов

7.1 Максимальный режим

7.2 Минимальный режим

7.3 Послеаварийный режим

8. Регулирование напряжения

8.1 Режим максимальных нагрузок

8.2 Режим минимальных нагрузок

8.3 Послеаварийный режим

Список литературы

Приложение

Введение

Дано задание рассчитать районную электрическую сеть номинальным напряжением 110 кв.

Цель расчета – выбрать оптимальную схему электрической сети для электроснабжения потребителей второй II категории.

К электроприемникам II категории относится такие, для которых отключение электроснабжения приводит к массовому недоотпуску продукции, то есть к ущербу и допускается на время включение резерва действиями дежурного персонала.

Для электроснабжения потребителей II категории можно использовать либо разомкнутую сеть с двумя линиями, либо замкнутую сеть с двухцветными линиями, либо замкнутую сеть из одноцветных линий.

В проекте для каждого варианта сети выбирают сечение проводов, силовые трансформаторы м схемы РУ на подстанциях; рассчитываются потери мощности и потери напряжения.

На основе технического сравнения выбирается оптимальный вариант, для которого для которого выполняется электрический расчет в режиме минимальных нагрузок и послеаварийный режим. Для всех режимов осуществляется регулирование напряжения.

1. Выбор трансформаторов и расчет приведенных мощностей

По условиям надежности установим на обеих подстанциях по два трансформатора. Номинальная мощность трансформатора Sном выбирается таким образом, чтобы в режиме максимальных нагрузок при отключении одного трансформатора на подстанции второй трансформатор взял бы на себя всю нагрузку.

Допускается перегрузка трансформатора на 40% больше его номинальной мощности в течении пяти суток по шесть часов

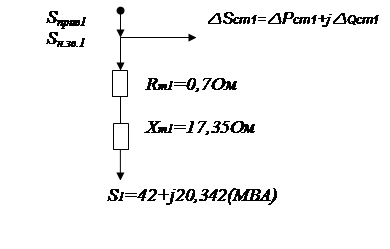

Подстанция 1.

Дано: В режиме максимальных нагрузок:

Р1= 42 МВт и cosℓ= 0.9

Из треугольника мощностей определим

S1= = = 46, 667 МВА;

Q1= = = 20,242 Мвар

Sном1= = 33,334 МВА;

Принимаем два трансформатора типа ТР ДН-4000/110/10.

Подстанция 2.

Дано в режиме максимальных нагрузок :

Р2=15 МВт соsℓ=0,9

S2= ;

Q2=

110кв Sном

Выбираем два трансформатора типа 10кв ТДН-16000/110/10

S2= 15+j 7,265

Параметры трансформаторов.

Таблица1

Подстанция	Тип	Sном МВА	Пределы регулир.	Каталожные данные						Расчетные данные
				Uном		UК %	êРк КВТ	êРх квт	Ix, %	Rт Ом	Хт Ом	êQх квар
				ВН	НН
ПС-1	ТПДН- 40000/110/10	40	±9*1,78%	115	10,5	10,5	172	36	0,65	1,4	34,7	260
ПС-2	ТДН-16000/110/10	16	±9*1,78%	115	11	10,5	85	19	0,7	4,38	86,7	112
