Растекание тока в земле при замыкании

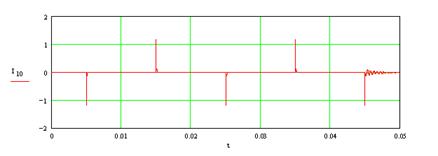

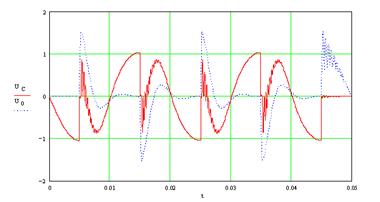

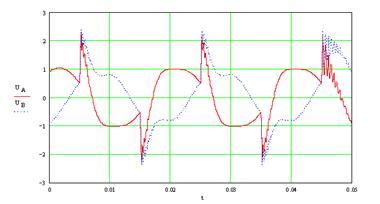

Рисунок 4 – Замыкание фазы С на землю и погасание дуги при первом переходе через «нуль» тока высокочастотных колебаний (RD=100 Ом, С =3 мкФ, IC= 9 А)

Ограничение перенапряжений происходит за счет создания пути стекания зарядов емкостей здоровых фаз на землю через активное сопротивление, включенное в нейтраль специального присоединительного трансформатора.

В работе предполагается дополнить схему замещения для более точного моделирования процессов, протекающих при однофазных замыканиях на землю. Это в свою очередь повлечет увеличение количества дифференциальных уравнений, но при этом появится возможность учитывать токи от двигателей собственных нужд в месте замыкания. Учет влияния двигателей позволит более выбрать уставки срабатывания релейной защиты для ее надежного и селективного действия при возникновении повреждения.

Кроме этого наличие в схеме нелинейных элементов, например, оксидно-цинковых активных сопротивлений (ОПН) и измерительного трансформатора напряжения с нелинейной характеристикой, приводит к необходимости учета их параметров, которые являются функциями от величин, зависящих от режима работы системы. В программе эти нелинейные характеристики задаются с помощью условных операторов, реализующих таким образом кусочно-линейную аппроксимацию. Это не может не привести к некоторой погрешности при проведении исследований. Поэтому в работе также ставится задача аппроксимации нелинейных характеристик с помощью метода наименьших квадратов, что в большей мере отвечает физике протекающих в схеме процессов.

Однако на этом перечень нерешенных вопросов не исчерпывается, так как при выборе режима нейтрали для каждой конкретной сети должны учитываться ее специфические особенности, в частности: ее параметры, состояние изоляции, категория потребителей, наличия средств защиты от замыканий на землю, требования к электробезопасности и т.д. Именно поэтому появляются новые перспективы исследования в работе.

Выводы

1. Основной причиной высокой повреждаемости электрооборудования в сетях среднего класса напряжения являются дуговые перенапряжения, возникающие при перемежающемся характере горения дуги в месте пробоя фазной изоляции на землю.

2. Проблема повышения надежности работы распределительных сетей напряжением 6–10 кВ складывается из целого комплекса задач, эффективное решение которых может быть найдено для каждой конкретной сети индивидуально с учетом характерных ее особенностей на основе комбинированного использования средств релейной защиты, совершенствования режима заземления нейтрали, применения ограничителей серии ОПН с разными порогами ограничения и системы быстрого и автоматического шунтирования поврежденной фазы.

3. Эффективное решение проблемы повышения надежности работы распределительных сетей напряжением 6–10 кВ может быть найдено на основе проведения большого объема научных и экспериментальных исследований.

Литература

1. Циркуляр Ц-01–88. О повышении надежности сетей 6кВ собственных нужд энергоблоков АЭС.-М., 1988.

2. Циркуляр Ц-01–97. О повышении надежности сетей 6кВ собственных нужд энергоблоков АЭС.-М., 1997.

3. Сивокобыленко В.Ф., Лебедев В.К., Махинда Сильва. Анализ процессов дуговых замыканий на землю в сетях собственных нужд ТЭС и АЭС.-Сб.научн. трудов ДонГТУ. Серия: Электротехника и энергетика, вып. 17: – Донецк: ДонГТУ, 2000, с. 129–133.

4. Подъячев В.Н., Плессер М.А., Беляков Н.Н., Кузьмичева К.И. Глубокое ограничение перенапряжений при замыканиях на землю в сети собственных нужд ТЭС.-Энергетик, 1999, №2, с. 20–21.

5. Сивокобыленко В.Ф., Лебедев В.К., Махинда Сильва. Математическая модель для исследования переходных процессов при замыкании фазы на землю в сетях 6–10 кВ. – Сб.научн. трудов ДонГТУ. Серия: Электротехника и энергетика, вып. 4: – Донецк: ДонГТУ, 1999, с. 221–226.

6. Сивокобыленко В.Ф., Лебедев В.К., Махинда Сильва. Анализ процессов дуговых замыканий на землю в сетях собственных нужд ТЭС и АЭС. – Сб. научных трудов ДонГТУ. Серия: Электротехника и энергетика, вып. 17: – Донецк: ДонГТУ, 2000. С. 129–133.

7. Сивокобыленко В.Ф., Лебедев В.К., Махинда Сильва. Управление режимом нейтрали 6 кВ при замыкании фазы на землю. Электроэнергетика и преобразовательная техника: Вестник Харьковского государственного политехнического университета. Сборник научных трудов. Выпуск 127. – Харьков: ХГПУ. 2000. С. 91–96.

8. Зильберман В.А., Эпштейн И.М. и др. Влияние способа заземления нейтрали сети собственных нужд блока 500 МВ на перенапряжения и работу релейной защиты // Электричество. – 1987. – №12. – С. 52–56.

9. Лихачев Ф.А. Перенапряжения в сетях собственных нужд // Электрические станции. – 1983. – №10. – С. 37–41.
