Растекание тока в земле при замыкании

При замыкании на землю через грунт начинает протекать аварийный ток IЗ, который коренным образом изменяет состояние электроустановок с точки зрения ее безопасности. При этом появляются напряжения между корпусами электрооборудования и землей, а также между отдельными точками поверхности земли, где могут находиться люди.

Рис. 11.2. Растекание тока в земле через полусферический заземлитель

При протекании тока на элементарном участке dx (рис. 11.2) создается падение напряжения dv (принят полусферический заземлитель).

где – удельное сопротивление грунта;

S = 2х2 – сечение полусферы.

Определим разность потенциалов между точкой А с координатой Х и точкой, где потенциал т.е. :

Это уравнение гиперболы (см. рис. 11.2).

Максимальное падение напряжения будет у заземлителя, а более удаленные точки грунта, имея большое поперечное сечение, оказывают меньшее сопротивление току IЗ. Если поместить точку А на поверхность электрода на расстоянии ХЗ от центра, то ее потенциал будет равен

= U3 = I3 * / 2X3 = I3R3,

где R3 – сопротивление растеканию тока.

Это есть напряжение электрода относительно земли. Материал заземления – металл. Он имеет малое удельное сопротивление, поэтому падение напряжения на заземлителе ничтожно мало. Корпус электроустановки, заземленной через этот заземлитель, будет иметь тот же потенциал, если пренебречь падением напряжения в сопротивлении соединительных проводов. Из экспериментов выяснено, что на расстоянии 20 метров от заземлителя потенциал практически равен нулю.

Напряжение шага Uш (В) – есть напряжение между двумя точками цепи тока, находящимися одна от другой на расстоянии шага, на которых одновременно стоит человек. При этом длина шага а принимается равной 0,8 м.

где – коэффициент шага.

Таким образом, если человек удален на расстояние более 20 м от заземлителя, коэффициент b практически равен нулю, шаговое напряжение UШ = 0, т.е. с удалением от заземлителя UШ уменьшается.

Напряжение прикосновения Uпр(В) есть напряжение между двумя точками цепи тока, которых одновременно касается человек, или разность потенциалов рук и ног.

UПР=Р-Н,

где Р, Н – потенциалы рук и ног относительно земли.

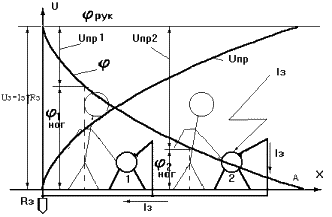

Рис. 11.2. Схема напряжения прикосновения к заземленным токоведущим частям

При пробое на корпус заземлитель и связанные с ним элементы оборудования получают напряжение относительно земли UЗ=IЗRЗ, следовательно, руки человека, касаясь корпусов в любом месте, получают этот потенциал:
