Проектирование и расчет электрического освещения

Решение. Определим расстояние (в метрах) d проекции каждого светильника до точки А. По кривым равной освещенности (изолюксам) для светильника типа НСП17 находим значения условных освещенностей [10] и заносим в табл. 2.4.

Таблица 2.4 Значения условных освещенностей

Сумма условных освещенностей от светильников 1-6 для расчетной точки А составит:

Определяем действительную расчетную освещенность в точке А:

,

принимаем m = 1,1.

.

Точечный метод с использованием линейных изолюкс применяется для расчета освещения от светящих линий. Светящей линией является непрерывный ряд светильников с люминесцентными лампами или ряд с разрывами между светильниками (l) при условии, если l<0,5Нр, или отдельный излучатель (светильник), если его длина превышает 0,5Нр.

Для расчета освещения от светящих линий применяются линейные изолюксы светильников, составленные при плотности светового потока и расчетной высоте Нр = 1м в координатах и (см. рис. 2.8).

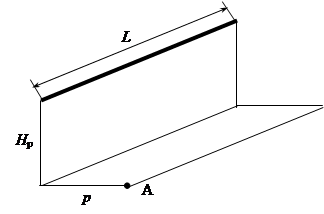

Рис. 2.8. Светящая линия (L) с указанием размеров, определяющих положение ее по отношению к контрольной точке; Нр – расчетная высота подвеса светильников; р – расстояние от контрольной точки в плоскости перпендикулярной светящей линии до перпендикуляра, опущенного на расчетную плоскость от светящей линии

На рис. 2.9-2.12 приведены линейные изолюксы для некоторых типов светильников с люминесцентными лампами.

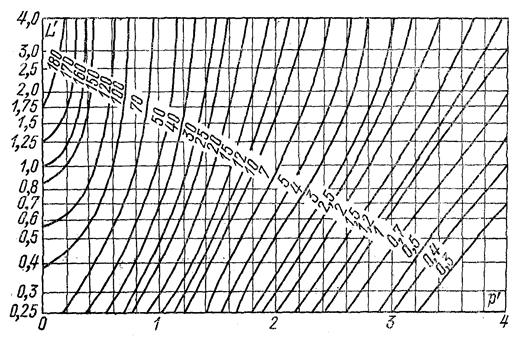

Рис. 2.9. Линейные изолюксы для светильников ПВЛМ с 2 лампами ЛБР

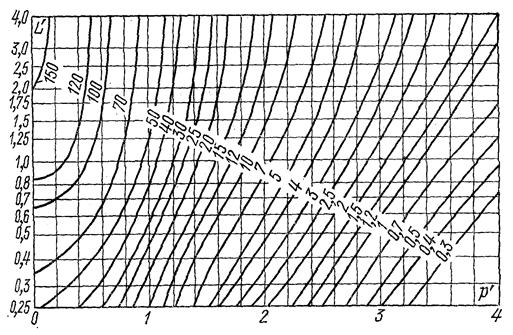

Рис. 2.10. Линейные изолюксы для светильников группы 1

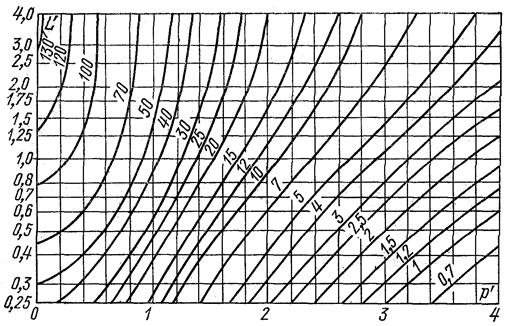

Рис. 2.11. Линейные изолюксы для светильников группы 2

Рис. 2.12. Линейные изолюксы для светильников группы 3

Расчет светового потока всех ламп в ряду выполняется в следующей последовательности:

а) на плане помещения с указанием светящих линий отмечают расчетную точку в конце ряда светильников и лежащую посередине между параллельными рядами. Находят ее относительные координаты, т.е. р' и L';

б) по кривым линейных изолюкс ([10] или рис. 2.9-2.12) определяют относительную освещенность e по найденным р' и L'.

в) потребный световой поток ламп в ряду рассчитывают по следующей формуле:

, (2.22)

где m - коэффициент, учитывающий освещенность от удаленных источников света, m=1,1;

- сумма относительных освещенностей от ближайших рядов (части рядов) светильников.

г) по Фр подбирается число и мощность ламп в ряду.

По формуле 2.22 может быть решена задача определения Е в контрольной точке А. При этом, если контрольная точка не находится напротив конца светящей линии, поступают следующим образом. Линия либо разделяется условно на две части, относительные освещенности от которых суммируются (рис. 2.13, а), либо дополняется воображением отрезком, освещенность которого затем вычитается (рис. 2.13, б).

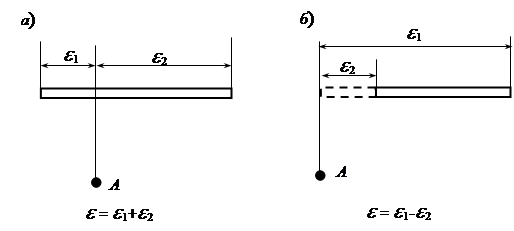

Рис. 2.13. Схема расчета относительной освещенности для точек, не лежащих в конце светящей линии

Пример 2. Освещение помещения производственного участка, имеющего размеры 15´6 м, выполняется светильниками типа ПВЛМ 2´40 Вт. Подвешены они на высоте 4 м над освещаемой поверхностью. Светильники располагаются в два непрерывных ряда (рис. 2.14).

Определить освещенность в точке А (рис. 2.14).

Решение. Точка А освещается четырьмя полурядами, обозначенными цифрами от 1 до 4. Определяем относительные величины р' и L' для каждого отрезка ряда светильников, а по кривым линейных изолюкс для светильника типа ПВЛМ (рис. 2.9) находим значения относительной освещенности и заносим в табл. 2.5.

Таблица 2.5 Относительные величины р' и L', е
