Проектирование и расчет электрического освещения

Светильники классов В (преимущественно отраженного света) и О (отраженного света) применяют для создания архитектурного освещения производственных помещений, гражданских зданий. Для наружного освещения – светильники с кривой силы света Ш (широкая).

Учет при выборе светильников слепящего их действия осуществляется по показателю ослепленности, который нормируется [2] и сравнивается с фактичес

ким показателем ослепленности. Расчет этого показателя приведен в [11], но на практике при проектировании осветительных установок в связи с трудностью расчета этого показателя эта характеристика учитывается косвенно минимально допустимой высотой подвеса светильников.

Выбор светильников по критерию экономичности выполняется по минимуму приведенных затрат. Однако учитывая, что основной составляющей годовых эксплуатационных расходов являются затраты на электроэнергию, можно с некоторым приближением оценивать экономичность светильника по критерию энергетической экономичности (Ээ). Под энергетической экономичностью понимается отношение нормируемой (минимальной) освещенности (Еmin) к удельной мощности Руд:

, (2.5)

где Руд – удельная мощность, равная отношению установленной мощности ламп к площади освещаемого помещения.

Рост энергетической экономичности в соответствии с выражением (2.5), является следствием уменьшения удельной установленной мощности источников света, необходимой для создания заданной освещенности.

Было установлено, что энергетическая экономичность является функцией комбинированного аргумента , где Еmin – освещенность по нормам, Кз – коэффициент запаса, Нр – расчетная высота подвеса светильников над рабочей поверхностью (см. рис. 2.3).

Это позволяет определить области, целесообразного с экономической точки зрения, использования различных типов светильников. В [13] для некоторых типов светильников приведены наибольшие и наименьшие мощности ламп и соответствующие им значения аргумента . Если при проектировании фактическое значение аргумента будет меньше нижнего предела для данного светильника, то применять его не рекомендуется. При фактических значениях аргумента, больших верхнего предела для данного светильника, применение его может быть допущено при условии отсутствия другого, более экономичного светильника.

Как видно из аргумента энергетическая экономичность светильников в значительной степени зависит от принимаемой при проектировании расчетной высоты подвеса светильников (Нр); которая в определенной степени зависит от высоты помещения.

При малой высоте (до 6 м) добиться качественных показателей, таких как минимальная неравномерность освещения, допустимая пульсация и ослепленность, возможно только с помощью большого числа светильников с относительно малой единичной мощностью источника света (ЛН и ЛЛ). В высоких помещениях экономически выгодней применять мощные источники света (ДРЛ, ДРИ, ДНаТ) и малое число светильников, каждый из которых должен иметь оптимальное светораспределение для конкретного варианта.

Поэтому выбор типа светильников выполняется одновременно с выбором их схем размещения на плане освещаемого помещения.

Высота освещаемого помещения определяет и экономичный тип светораспределения светильников.

Для каждой типовой кривой силы света (типа светильника) существует наивыгоднейшее относительное расстояние между светильниками , при которой обеспечивается наибольшая равномерность распределения освещенности, а также наивыгоднейшее относительное расстояние между светильниками при которой обеспечивается максимальная энергетическая экономичность. Под относительным расстоянием между светильниками понимается отношение расстояние между ними (L) к расчетной высоте подвеса светильников над рабочей поверхностью (Нр) (табл. П.8, П.9).

Выбранные светильники должны быть расположены и установлены таким образом, чтобы обеспечивалось [6]:

а) безопасность и удобный доступ к светильникам для обслуживания;

б) создание нормированной освещенности наиболее экономичным путем;

в) соблюдение требований к качеству освещения (равномерность освещения, направление света, ограничение вредных факторов: теней, пульсаций освещенности, прямой и отраженной блескости;

г) наименьшая протяженность и удобство монтажа групповой сети;

д) надежность крепления светильников.

2.3.2 Высота подвеса светильников

Высота подвеса светильников над освещаемой поверхностью (НР) – расчетная высота подвеса светильников (рис. 2.3) в значительной степени определяет характеристику и технико-экономические показатели проектируемой осветительной установки.

От ее величины зависит установленная мощность источников света, размещение светильников на плане; высота подвеса определяет качественные показатели освещения, выбор светильников по светораспределению, экономическим соображением.

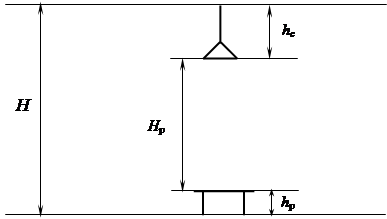

Рис. 2.3. Размещение светильника по высоте помещения: Н – высота помещения; Нр – высота подвеса светильника над освещаемой поверхностью; hс – высота свеса светильника; hр – высота рабочей поверхности

В связи с тем, что ряд показателей ОУ регламентируется нормами искусственного освещения, высота подвеса светильников принимается одновременно с решением других задач проектирования – выбора типа светильников, их размещения и обслуживания и др. Минимальная высота подвеса светильников ограничена условием ослепляющего их действия (нормированный показатель ослепленности). Максимальная высота ограничена размерами помещения и условиями обслуживания светильников.

При выборе высоты подвеса учитываются строительные особенности помещений – наличие ферм, технологических мостиков, размеры строительного модуля; одновременно рассматриваются способы прокладки и монтажа проводов и кабелей осветительной сети.

В помещениях ограниченной высоты светильники устанавливаются либо на свесах, либо непосредственно на потолке и обслуживаются с лестниц или стремянок. По условию доступности высота подвеса светильников не должна превышать 5 м от пола, причем светильники не должны располагаться над крупным оборудованием, приямками и в других местах, где невозможна установка лестниц или стремянок.

В помещениях с ферменным перекрытием чаще всего светильники общего освещения устанавливаются на фермах. В этих случаях они могут обслуживаться с мостовых кранов, причем светильники должны быть размещены на уровне не менее 1,8 м над настилом площадки обслуживания на кране или же на уровне нижнего пояса ферм.
