Проектирование и расчет электрического освещения

2.3 Выбор типа светильников, высоты подвеса и схем их размещения

2.3.1 Назначение, характеристика и типы светильников

Светильники являются осветительными приборами ближнего действия и предназначены они для рационального перераспределения светового потока ламп, а также защита глаз от чрезмерной яркости, предохраняют источников света от загрязнения и механических повреждений. Конструктивн

о они состоят из корпуса-отражателя и (или) рассеивателя, патрона и крепящего устройства.

Все светильники в зависимости от соотношения светового потока, излучаемого в нижнюю полусферу (Ф) ко всему световому потоку светильника (Фсв) подразделяются на следующие пять классов:

П – прямого света

Н – преимущественно прямого света

Р – рассеянного света

В – преимущественно отраженного света

О – отраженного света

.

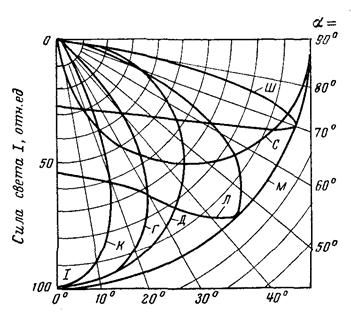

Каждый из светильников может характеризоваться одной из семи типовых кривых силы света: концентрированной (К), глубокой (Г), косинусной (Д), полуширокой (Л), широкой (Ш), равномерной (М) и синусной (С). Типовые кривые приведены на рис. 2.1.

Соотношение световых потоков и кривые светораспределения являются важнейшими светотехническими характеристиками светильника, определяющими распределение его светового потока в пространстве, окружающем светильник.

Рис. 2.1. Типовые кривые силы света светильников

По конструктивному исполнению в общем случае светильники делятся на:

открытые – лампа не отделена от внешней среды;

защищенные – лампа защищена от механических повреждений;

закрытые – защищены от проникновения пыли и механических повреждений лампы;

пыленепроницаемые – защищены от проникновения тонкой пыли;

влагозащищенные – противостоят воздействию влаги;

взрывозащищенные – противостоят появлению взрыва (В – взрывонепроницаемые, Н – повышенной надежности против взрыва).

Аналогично с классификацией электрического оборудования по конструктивному исполнению, которая определяет одновременно степень защиты оборудования от попадания внутрь них твердых посторонних тел (в частности пыли), степени защиты персонала от соприкосновения с находящимися под напряжением частями, расположенными внутри оболочки изделий и степени защиты от влаги, для светильников также установлена международная система защиты, состоящая из букв IP (International Protection) и двух цифр, обозначающих степень защиты. Первая цифра определяет защиту лампы от пыли. Существует шесть следующих классов защиты светильников от пыли:

незащищенные (открытые – 2, перекрытые – 2');

пылезащищенные (полностью – 5, частично – 5');

пыленепроницаемые (полностью – 6, частично – 6'),

и семь следующих классов защиты от влаги:

0 – водонезащищенный – защита отсутствует;

2 – каплезащищенный – защита от капель, падающих сверху под углом к вертикали 15о;

3 – защищенный – защита от капель или струй воды, падающих сверху под углом к вертикали 60о;

4 – брызгозащищенный – защита от попадания капель или брызг под любым углом;

5 – струезащищенный – защита от попадания воды при обливании струей под любым углом;

7 – водонепроницаемый – защита от попадания воды при кратковременном погружении в воду;

8 – герметичный – защита от попадания воды при неограниченно долгом погружении в воду.

Если указана цифра со "штрихом" буквы IP в обозначении защиты не указываются, например 6'3.

Защита светильников от пыли, воды и агрессивных сред обеспечивается, как правило, конструкционными и светотехническими материалами, различной степенью герметизации внутреннего объема светильника или его отдельных полостей, токоведущих элементов и (или) электрических контактов.

Кроме этого, основными характеристиками светильников являются:

коэффициент усиления (Ку), представляющий отношение максимальной силы света светильника (Iмакс) к средней сферической силе света (Iср.сф.):

, (2.3)

где .

Коэффициент усиления характеризует увеличение силы света светильника в заданном направлении;

коэффициент полезного действия (h):

, (2.4)

где Фсв – световой поток светильника;

Фл – световой поток источника света;

защитный угол (g) – определяет степень защиты глаза от воздействия ярких частей источника света.

На рис. 2.2 приведена структура обозначения и маркировка светильников в соответствии с ГОСТ 13828-74.

Рис. 2.2. Структура обозначения и маркировка светильников

Примеры обозначений светильников:

НСП05´500-016-У3 – светильник с лампой накаливания мощностью 500 Вт, общего назначения, подвесной для промышленных предприятий, серии 05, модификации 016, климатическое исполнение У, категория размещения 3;

ЛС02-2´40-005-У3 – светильник с двумя люминесцентными лампами мощностью по 40 Вт, подвесной, для общественных зданий, серии 02, модификации 005, климатическое исполнение У, категория размещения 4;

РКУ08´400-014-ХЛ1 – светильник с ртутной лампой типа ДРЛ мощностью 400 Вт, консольный, уличный, серии 08, модификации 014, климатическое исполнение ХЛ (холодный климат), категория размещения 1.

Наряду с приведенным условным обозначением светильникам могут присваиваться собственные имена, например: "Глубокоизлучатель". Кроме того, действуют еще более ранние ГОСТы, а также обозначения, присваемые заводом изготовителем. Все это создает определенные трудности в расшифровке условного обозначения светильников.
