Генератор пачек импульсов

Uпит = 5 В;

U1 = 3.4 В, U1min = 2.5 В

U0 = 0.25 В, U0max = 0.4 В

U1вх min = 2 В, U0вх max = 0.7 В

Uпер = 1.35 В

R0вых = 40 Ом, R1вых = 10 Ом

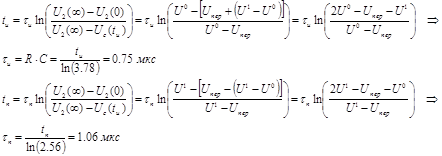

Длительность импульса определяется экспонентой U2(t).

Т.к. τи ≠ τп, то необходимо заменить ветвь с сопротивлением R на 2 параллельно

соединенных ветви с сопротивлением и диодом:

Положим R1 ≈ 10·( R0вых+ R1вых). Из номинального ряда выбираем значение R1 = 470 Ом.

Вычислим С:

Из номинального ряда выбираем значение С = 1.5 нФ.

Вычислим R2:

Из номинального ряда выбираем значение R2 = 680 Ом.

Для того чтобы защитить вход элемента DD1 от перенапряжения вставим в схему диодный ограничитель, аналогичный блоку 3.

Из номинального ряда выберем значение R3 = 100 Ом.

Диоды в цепи защиты должны удовлетворять условиям:

Выберем диоды типа Д233 удовлетворяющие данным условиям.

Выбор диода D1:

Выбор диода D2:

Выберем диоды типа Д233 удовлетворяющие данным условиям.

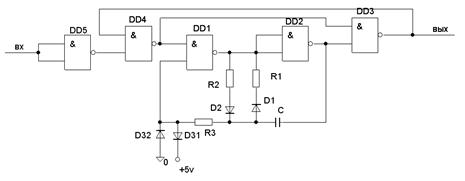

Чтобы обеспечить высокий уровень на выходе схемы при отсутствии входного сигнала необходимо проинвертировать выходной сигнал элемента DD2. Для этого на выход ставится элемент И-НЕ. Для формирования полного последнего импульса в пачке дополним схему логической схемой, расширяющей сигнал разрешения. Т. о. схема приводится к следующему виду:

Элемент DD5 выполняет роль инвертора. Элементы DD4 и DD3 осуществляют расширение разрешающего сигнала. Также элемент DD3 обеспечивает наличие высокого уровня на выходе схемы при отсутствии входного воздействия.

Т. о. при отсутствии входного воздействия устанавливаются напряжения U1 = U1, U2 = U0, U3 = U0 и Uвых = U1. При подаче Uвх = U1 установятся U1 = U0, U2 = U1, и на выходе мы будем наблюдать проинвертированную пачку импульсов Uвых = -U3. Если входной импульс завершится раньше, чем закончится последний выходной импульс (Uвх = U0, Uвых = U0), то U1 = U1, U2 = U1, следовательно выходной импульс не обрежется. Как только Uвых = U1, U2 = U0 и схема завершает свою работу.

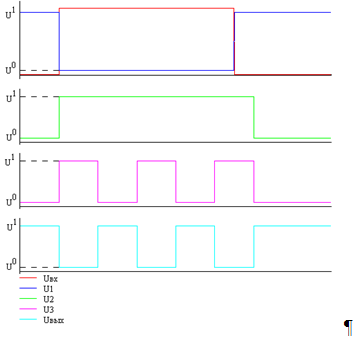

На рисунке приведены временные диаграммы, иллюстрирующие работу схемы:

Результаты моделирования:

Осциллограмма напряжения показана на рисунке 4.
