Производство азотной кислоты

После этого нитрозные газы газодувкой 8 подаются в абсорбционные башни 9, заполненные насадкой из кислотоупорных колец. Последняя по ходу газа башня орошается водой, а из первой башни отбирается продукционная кислота. Циркуляция кислоты в системе осуществляется насосами 10. Для охлаждения разогретой кислоты, вытекающей из башен, служат водяные холодильники 11. В поглотительных башнях перерабаты

вается примерно 92% оксидов азота. Кроме того, в процессе абсорбции выделяется NО. Поэтому за абсорбционными башнями устанавливается окислительная башня 12, где происходит частичное окисление NО до диоксида азота. Далее газы поступают в башню 13 (обычно две) для поглощения NО и NО2 раствором соды с образованием так называемых нитрит-нитратных щелоков. Вместо раствора соды можно применять раствор едкого натра или Са(ОН)2. Обезвреженные таким образом выхлопные газы выбрасываются в атмосферу.

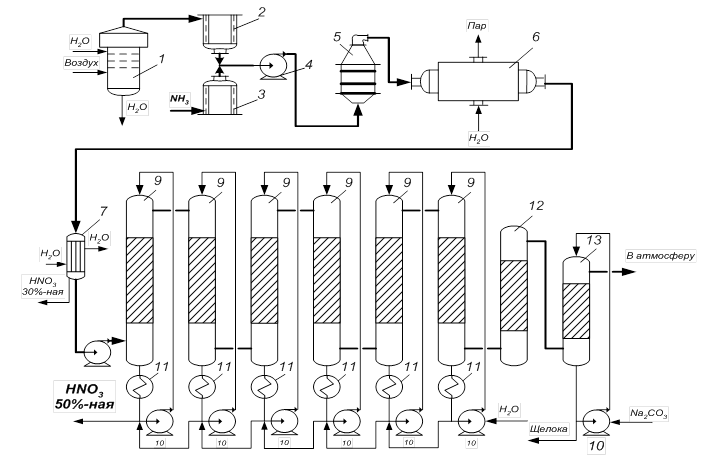

Рис. 5.1. Технологическая схема производства азотной кислоты под атмосферным давлением:

1 – пенный промыватель; 2, 3 – картонные фильтры; 4 – аммиачно-воздушный вентилятор; 5 – контактный аппарат; 6 – котел-утилизатор; 7 – кожухотрубный холодильник; 8 – газодувка; 9 – абсорбционные башни; 10 – циркуляционные насосы; 11 – водяной холодильник; 12 – окислительная башня; 13 – санитарная башня.

6. Расчет материального баланса процесса абсорбции нитрозных газов

Данные для расчета

1. Производительность установки – 120 тыс.т/год (на 100 % HNO3).

2. Число рабочих дней в году – 350.

3. Концентрация получаемой кислоты – 50 %(масс.).

4. Общая степень абсорбции NO2 – 92 %.

5. Состав поступающих на абсорбцию газов и концентрация кислоты, подаваемой на орошение абсорбера:

Таблица 6.1

6. База расчета – суточная производительность установки. Окисление NO в NO2 в абсорбционной башне можно не учитывать.

Расчет суточной производительности установки

Состав газа в %(масс.):

Для пересчета объемного состава в массовый и обратно необходимо знать плотность ri каждого компонента:

Масса любого газа при нормальных условиях равна его молярной массе, поделенной на объем, занимаемый одним молем, т.е. , где - плотность газа при нормальных условиях.

;

Расчет массы двуокиси азота

Абсорбция двуокиси азота происходит по уравнению:

Концентрация кислоты орошающей абсорбер – 47,5 %(масс.)

Содержание воды и кислоты

- масса кислоты (в пересчете на 100 %-ю) поступающей в абсорбер;

- масса воды в 47,5 %-ой кислоте.

Рассчитаем количество реагентов для получения 1 кг кислоты (в пересчете на 100 %-ю)

На образование 2-х моль 100% кислоты требуется 3 моль NO2.

Масса поглощенной воды на образование 1 кг кислоты (в пересчете на 100 %-ю).

На образование 2-х моль кислоты поглощается 1 моль воды

Масса водяных паров, вносимых в абсорбер с нитрозными газами на образование 1 кг кислоты (в пересчете на 100 %-ю).

;

с учетом степени абсорбции NO2 92 % - .

Для получения 50 %-ой кислоты на 1 кг кислоты требуется 1 кг воды. На разбавление полученной кислоты может использоваться 0,05 кг воды из поступающей на орошение 47,5 %-ой кислоты. Отсюда, количество кислоты подаваемой на орошение составит

0,864/0,05=17,28 кг.

Образуется оксида азота 1 моль

Тогда на образование 1 кг азотной кислоты (в пересчете на 100 %-ю) из диоксида азота потребуется:

Нитрозные газы (учетом степени абсорбции):

NO2 – 1,095 кг;

Н2О – 0,136 кг;

Кислота на орошение 17,28 кг.

Образуется оксида азота – 0,238 кг.

Всего получаем кислоты (в пересчете на 100 %-ю):

17,28·0,475+1=9,208 кг или 2·9,208=18,416 кг 50 %-ой кислоты.

17,28 кг кислоты абсорбирует 1,095 кг NO2, тогда 1 кг кислоты абсорбирует Х кг NO2:

.

Поступает с учетом степени абсорбции 92 % -

Образуется оксида азота:

.

Поглощается воды:

.

Из 0,136 кг воды, содержащейся в нитрозных газах

.

Образуется 100% кислоты при абсорбции 1 кг 47,5 %-ой кислоты:
