Литейные металлические сплавы

В печах с основной футеровкой плавка ведется с применением основного шлака, содержащего высокий процент окиси кальция. Такой шлак позволяет удалить из жидкой стали большую часть содержащихся в ней вредных примесей — серы и фосфора, которые соединяются с окисью кальция в прочные соединения.

Кислый процесс проводится в печах, футерованных материалами, одержащими главным образом окись кремния

(SiO2).

Мартеновские печи

В фасонолитейных цехах преимущественно применяются мартеновские печи с основной футеровкой емкостью от 20 до 60 т. Показатели работы мартеновских печей даны в табл.

Под печи выполнен из чугунных плит, покрытых слоем теплоизоляционного материала, нескольких рядов магнезитового кирпича и верхнего слоя магнезитовой наварки (при основном процессе) из магнезитового порошка в смеси с каменноугольной смолой.

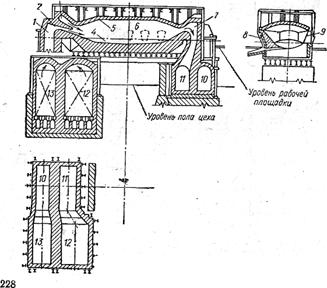

Схема устройства мартеновской печи.

Свод печи делается из магнезитохромитовых или динасовых кирпичей. В передней стене 9 расположены окна 6, закрываемые дверцами, через которые загружают шихтовые материалы, ведется наблюдение за ходом плавки и отбираются пробы металла.

Под ванны имеет наклон к задней стенке, в которой находится летка для выдачи металла. Летка во время плавки заделывается доломитом или магнезитом.

К обеим торцевым стенкам примыкают головки с каналами 1, 2, 3 и 7, через которые подается топливо и воздух и отводятся продукты горения.

Для повышения температуры пламени в печи газообразное топливо и воздух предварительно нагреваются до 1100—1200° С при прохождении через воздушный 12 и газовый 13 регенераторы, которые нагреваются теплом отходящих продуктов горения. Регенераторы заложены кирпичной кладкой с проходами для газа.

Нижняя часть печи состоит из двух пар шлаковиков 10 и 11 (газовых и воздушных), соединенных с одной стороны с головками печи, а с другой — с регенераторами. Шлаковики служат для собирания шлака и пыли, уносимых из рабочего пространства продуктами горения. Две пары регенераторов 12 и 13 предназначены для аккумуляции теплоты отходящих продуктов горения и передачи ее газу и воздуху. Регенераторы соединены боровами с перекидными клапанами и работают попарно и попеременно: в то время как одна пара регенераторов нагревает воздух и газ, другая — аккумулирует тепло отходящих продуктов горения. Спустя 10—15 мин происходит перевод клапана в новое положение и начинает работать другая пара регенераторов.

Жидкое топливо (мазут), также применяемое в этих печах, вводится с помощью форсунок и распыляется струей воздуха под давлением 5—6 кгс/см3. Такие печи имеют только одну пару регенераторов и соответственно одну пару шлаковиков.

Плавку стали в мартеновских печах применяют преимущественнодля крупных стальных отливок. Мартеновский способ выплавки стали обладает следующими преимуществами: возможностью использования большого количества стального лома и передела в жидкую сталь исходных материалов разнообразного химического состава; высоким качеством и возможностью выплавки сталей многих марок; относительно небольшой стоимостью передела. Емкость мартеновских печей составляет 5—500 т, а в цехах фасонного литья машиностроительных заводов 5—100 т.

По конструкции современные мартеновские печи подразделяют на неподвижные или стационарные и качающиеся. Большинство мартеновских печей стационарного типа. Преимущество качающихся печей — это слив стали в ковш в несколько приемов, порциями, а также слив шлака в шлаковню по ходу плавки через порог загрузочного окна. Недостаток таких печей — сложность конструкции печи.

Мартеновские печи строят с кислой и основной футеровкой. Динасовый кирпич применяют для кладки главных сводов, сводов головок и регенераторов, вертикальных каналов, стен шлаковиков в насадках и других частях основной мартеновской печи, а в кислых печах, кроме того, для кладки пода, передней и задней стенок, а для наварки пода после каждой плавки применяют кварцевый песок. Нижнюю часть регенераторов и борова выкладывают из шамотного кирпича, наружную часть — из обычного красного кирпича. Для уменьшения потерь теплоты через кладку регенераторов шлаковики (выше уровня пола цеха и ниже его на 1—1,65 м), а также часть рабочего пространства печи снаружи облицовывают теплоизоляционным материалом. Для повышения стойкости кладки и улучшения условий труда современные мартеновские печи оборудуют системой водяного охлаждения.

Продолжительность службы мартеновской печи при динасовом своде для больших печей составляет 250—300 плавок, для печей малой и средней емкости 400—500 плавок, а при магнезитовой футеровке свода да 700 и более плавок.

Современные мартеновские печи снабжены необходимой контрольно-измерительной аппаратурой и оборудованы устройством для автоматического регулирования расхода топлива и воздуха, а также давления в рабочем пространстве. Автоматически производится переключение клапанов, механизирован подъем заслонок рабочих окон и т. д.

Топливо мартеновских печей. На заводах, не имеющих доменного производства, применяют генераторный или коксовый газ или жидкое топливо, а на заводах, имеющих доменное производство, — смесь коксового и доменного газов с добавкой для подсвечивания факела пламени генераторного газа или смолы.

Процесс выплавки стали в мартеновских печах. В зависимости от футеровки ванны — основной (магнезитовой) или кислой (динасовой) — процесс выплавки стали может быть основным или кислым. В настоящее время почти вся сталь выплавляется в печах с основной футеровкой. Это объясняется тем, что в основном мартеновском процессе можно переплавлять шихту с более высоким содержанием фосфора и серы, чем в готовой стали. Мартеновским процессом можно выплавлять углеродистые, низко- и среднеуглеродистые стали, используемые для производства фасонных отливок.

Кислый мартеновский процесс, благодаря некоторым особенностям, обеспечивает получение плотной структуры стали, поэтому он незаменим при выплавке высококачественных сталей.
