Использование низкочастотного ультразвука для интенсификации процесса биологической очистки

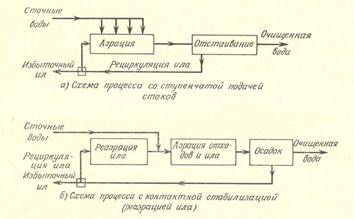

Рис. 4. Схемы двух процессов биологического окисления

Системы аэрации могут быть самыми разными. Помимо барботажа с перемешиванием, обычно используемого в микробиологических процессах, здесь возможно барботирование воздуха через диффузоры, расположенные на дне или в стенках резервуар

а. В другом варианте на поверхности бассейна вращается мешалка с лопастями, создающая турбулентные течения и способствующая поглощению газа. Третий вариант предусматривает перемешивание и аэрацию с помощью конуса, который забирает жидкость со дна бассейна и разбрызгивает ее на стенки резервуара. Во всех случаях основной задачей системы аэрации и перемешивания является снабжение кислородом микроорганизмов, суспендирование и перемешивание ила и других нерастворимых компонентов системы, а также удаление летучих продуктов метаболизма организмов ила, например диоксида углерода.

Помимо высокой адсорбционной и метаболической активности хороший ил должен также быстро оседать. Например, в цилиндре через 30 мин объем осевшего активного ила должен быть примерно в 40 раз больше объема суспендированных твердых компонентов. Если этот показатель намного выше и объем осевшего ила превышает объем суспендированных твердых частиц, например, в 200 раз, то такой ил не удовлетворяет предъявляемым к нему требованиям, поскольку он будет вытекать из отстойника вместе с очищенными сточными водами. Такое состояние называют объемной перегрузкой; в этом случае обработанные сточные воды не будут отвечать соответствующим стандартам.

Хотя причины, вызывающие объемную перегрузку и механизм этого явления пока еще не выяснены, изучение ила часто показывает, что в нем содержатся филаментозные бактерии и жгутиковые простейшие. Напротив, хороший ил обычно не содержит сколько-нибудь многочисленные популяции филаментозных организмов, а из простейших в нем присутствуют главным образом стебельчатые ресничные виды. В процессе очистки воды эти простейшие выполняют полезную функцию, захватывая свободные, т. е. не включенные в флокулы, бактерии и таким образом осветляя обработанные сточные воды.

В нормальных условиях эксплуатации очистных станций филаментозные бактерии и грибы не могут конкурировать с гетеротрофными бактериями, присутствующими в хорошем иле. Резкие изменения концентраций загрязняющих веществ в поступающих сточных водах или грубое нарушение режима эксплуатации системы водоочистки могут привести к условиям, неблагоприятным для роста полезных популяций, что в свою очередь позволит другим видам микроорганизмов занять доминирующее положение в системе. Отсюда следует, что результаты как объемной перегрузки, так и нормального режима работы системы водоочистки представляют собой проявления принципов конкуренции видов в смешанных популяциях.

Глава 2. Области практического применения ультразвука для очистки сточных вод

1. Применение волн малой интенсивности (низкоэнергетические колебания, не приводящие к необратимым изменениям в материалах и телах, через которые они распространяются) для контроля, измерений, исследований внутренней структуры материалов и изделий (уровнемеры, расходометры, анализаторы состава газов, жидкости и твердых веществ, дефектоскопы) [1].

2. Применение высокоэнергетических колебаний - волн высокой интенсивности для активного воздействия на вещества и изменения их структуры и свойств [4].

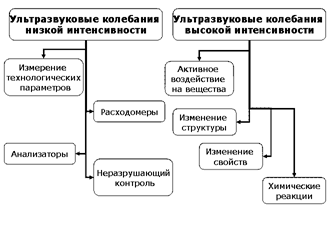

Рис. 5 Практическое применение низкоэнергетических ультразвуковых колебаний

Область применение УЗ колебаний низкой интенсивности (условно до 1 Вт/см2) очень обширна и мы поочередно рассмотрим несколько основных применений УЗ колебаний малой интенсивности.

1. УЗ приборы для контроля химических характеристик различных материалов и сред. Все они основаны на изменении скорости УЗ колебаний в среде и позволяют:

- определять концентрацию бинарных смесей;- плотности растворов;- степень полимеризации полимеров;- наличие в растворах примесей, газовых пузырьков;- определять скорости протекания химических реакций;- жирность молока, сливок, сметаны;- дисперсность в гетерогенных системах и др.

Разрешающая способность современных УЗ приборов 0,05 % , точность измерений скорости распространения на образцах длиной 1 м составляет 0,5 -1 м/с (скорость в металле более 5000 м/с). Практически все измерения проводятся методом сравнения с эталоном.

2. Приборы для контроля физико-химических характеристик, основанные на измерении затухания ультразвука. Такие приборы позволяют осуществлять измерение вязкости, измерение плотности, состав, содержание примесей, газов и т.п. Используемые методики также основаны на методах сравнения с эталоном.

3. УЗ расходомеры жидкостей в трубопроводах. Их действие также основано на измерении скорости распространения УЗ колебаний вдоль потока жидкости и против потока. Сравнение двух скоростей позволяет определить скорость потока, а при известном сечении трубопровода расход. Пример одного из расходомеров (№15183 в Госреестре Средств Измерений) представлен на рисунке 6.

Рисунок 6 – Стационарный ультразвуковой расходомер "АКРОН"

Такой расходомер обеспечивает измерение объемного расхода и суммарного объема (количества) жидкостей, протекающих в напорных трубопроводах систем водоснабжения, канализации и нефтепродуктоснабжения без врезки в действующий трубопровод. Принцип действия расходомера заключается в измерении разности времени прохождения ультразвуковой волны по потоку и против потока контролируемой жидкости, пересчете ее в мгновенное значение расхода с последующим интегрированием.

Погрешность прибора составляет 2 % от верхнего предела измерения. Верхний и нижний пределы измерения устанавливает оператор. Расходомер включает в себя блок датчиков (состоит из двух ультразвуковых датчиков и устройства для их крепления на трубе) и электронный блок, соединенные радиочастотным кабелем длиной до 50 м (стандартно - 10м.). Датчики устанавливаются на прямолинейном участке трубопровода на наружной поверхности, очищенной от грязи, краски и ржавчины. Условие правильной установки датчиков - наличие прямого участка трубы не менее 10 диаметров трубы - перед, и 5 диаметров - после датчиков.

4. Сигнализаторы уровней

Принцип действия основан на локации уровня жидких или сыпучих материалов ультразвуковыми импульсами, проходящими через газовую среду, и на явлении отражения этих импульсов от границы раздела «газ - контролируемая среда». Мерой уровня при этом является время распространения звуковых колебаний от излучателя до контролируемой границы раздела сред и обратно до приемника. Результат измерения выводится на персональный компьютер, где все измерения запоминаются, с последующей возможностью их просмотра и анализа, а также подключения к системе автоматизированного сбора и обработки данных. Уровнемер в составе системы может включать конечные автоматы, насосы и др. устройства при уровне выше максимального и ниже минимального значения, что позволяет автоматизировать технологический процесс. Дополнительно формируется токовый выход (0,5 мА, 0-20 мА) для самопишущих приборов.Сигнализатор уровня позволяет контролировать температуру среды в резервуарах. Основным форматом выводимых данных является расстояние от вершины резервуара до поверхности, содержащегося в нем вещества. По желанию заказчика, при предоставлении необходимой информации возможна доработка устройства для вывода высоты, массы либо объема вещества в резервуаре.
