Газоанализаторы вредных веществ в воздухе рабочей зоны

ГЛАВА 2. ГАЗОАНАЛИЗАТОРЫ: ПРИМЕНЕНИЕ И ВИДЫ ГАЗОАНАЛИЗАТОРЫ

Газоанализаторы - приборы, дающие возможность контролировать состав газовой смеси. Для анализа воздушной среды производственных помещений наибольший интерес представляют автоматические приборы, непрерывно регистрирующие концентрации· анализируемого компонента в течение определенного времени. Приборы должны быть снабжены сигн

альным устройством.

Принципы действия газоанализаторов различны. В настоящее время широкое распространение для определения различных примесей в воздухе нашли оптические газоанализаторы, действие которых основано на избирательном поглощении газами лучистой энергии в инфракрасной, ультрафиолетовой или видимой областях спектра.

Большое распространение для определения вредных веществ в воздухе промышленных предприятий нашли фотометрические газоанализаторы, основанные на поглощении лучистой энергии в видимой области спектра растворами или индикаторными лентами, изменяющими свою окраску при взаимодействии с анализируемым компонентом воздуха. Эти приборы отличаются высокой чувствительностью и избирательностью. Кроме того, они универсальны по конструкции, так как один и тот же прибор может быть применен для определения нескольких токсичных веществ.

Существует два вида фотометрических газоанализаторов - жидкостные и ленточные. В первых измеряют концентрации анализируемого компонента воздуха по светопоглощению раствора; принцип действия вторых основан на фотометрировании окраски индикаторной ленты, предварительно обработанной или смоченной раствором, вступающим в реакцию с анализируемым компонентом воздуха. Ленточные газоанализаторы чувствительнее жидкостных.

Представляют интерес ленточные газоанализаторы, работа которых основана на линейно-колористическом методе. На участок бумажной ленты наносят раствор реактива. При взаимодействии исследуемого воздуха с реактивом на поверхности индикаторной ленты появляется окрашенная линия, длина которой пропорциональна концентрации анализируемого компонента.

Для определения вредных веществ в воздухе широкое применение нашли также приборы упрощенного типа, с помощью которых можно быстро непосредственно в производственном помещении определять концентрации токсичных веществ. К этой группе приборов относятся универсальные газоанализаторы УГ-2, газоопределители ГХ-2, прибор для быстрого определения окиси углерода и др. Эти приборы состоят из воздухозаборного устройства и набора индикаторных трубок для определения различных веществ.

Рис. 1. Газоанализатор УГ-2 в рабочем состоянии с комплектом принадлежностей и футляром: 1-фильтрующий патрон; 2-шток; 3-футляр для принадлежностей; 4-ампулы с индикаторным порошком; 5-индикаториая трубка; б - шкала; 7- воздухозаборное устройство; 8 -индикаторная трубка с колпачками из сургуча; 9-малая трубка для продувания патрона; 10-штырек; 11-шаблон для изготовления пыжей; 12-металлнческая коробка для хранения индикаторных трубок и патронов; 13- пустая запасная ампула; 14- воронка с оттянутым концом; l5-воронка; 16-пыж; 17-стержень; 18-отработанная индикаторная трубка; 19-термометр

Универсальный газоанализатор УГ -2. Состоит из воздухозаборного устройства, общего для всех определяемых газов (паров), и индикаторных трубок с фильтрующими патронами, предназначенных для определения тех газов и паров, на которые калиброван прибор.

Газоанализатор УГ-2 с комплектом принадлежностей изображен на рис. 1 и 2. Исследуемый воздух протягивают через индикаторные трубки с помощью воздухозаборного устройства. Основным узлом воздухозаборного устройства является резиновый сильфон с расположенным внутри него металлическим стаканом, в котором помещена пружина в сжатом состоянии.

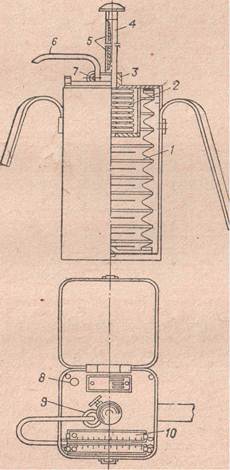

Рис. 2. Газоанализатор УГ-2 (продольный разрез и вид сверху): 1-резиновый сильфон; 2-пружииа в сжатом состоянии; 3-неподвижная втулка; 4-шток; 5-канавка с двумя углублениями; 6-отводная резиновая трубка; 7-стопор; 8-отверстие для хранения штока; 9-отверстие для штуцера; 10-подставка со шкалами.

Пробу воздуха отбирают меховым аспиратором АМ-З. Основной частью аспиратора являются резиновые мехи, внутри которых расположены пружины, удерживающие его в растянутом положении. При сжатии мехов воздух выходит через выпускной клапан. Дистанционные ремешки ограничивают ход мехов. Время полного раскрытия мехов при индикаторной трубке, имеющих сопротивление 16,625 кПа (125 мм рт. ст.), составляет 8-9 с, объем просасываемого воздуха за полный ход аспиратора - 100 мл. Аспиратор приводят в действие одной рукой. Масса прибора 300 г.

Газоиндикаторы фирмы «Дрегер».

Рис. З. Газоиндикатор фирмы «Дрегер»: 1-сильфонный насос; 2-индикаторная трубка

Фирма «Дрегер» выпускает индикаторные трубки, дающие возможность определять в воздухе газообразные и парообразные вещества в широких пределах концентрации. Исследуемый воздух протягивают через индикаторную трубку с помощью ручного сильфонного насоса (рис. 3). При сжатии сильфона воздух из него удаляется через клапан, при растягивании - воздух просасывается через индикаторную трубку. Процесс всасывания воздуха заканчивается, когда наружная цепочка туго натянута. При одном сжатии насоса отбирается 100 мл воздуха. Число ходов точно указывается для каждой индикаторной трубки.

Индикаторные трубки длиной около 100 мм заполняют соответствующим индикаторным порошком. Концентрацию анализируемого вещества определяют по длине окрашенного слоя индикаторного порошка или по объему пропущенного воздуха.

Рис. 4. Универсальный газоопределитель системы Перегуд: 1- подъемная рамка; 2-микропоглотительный прибор; 3-стандартная шкала; 4-винт подъемного устройства; 5-смотровые отверстия; 6-шприц.

Универсальный газоопределитель системы Перегуд. Принцип действия прибора основан на измерении интенсивности окраски продукта взаимодействия исследуемого вещества с поглотительным раствором. При колориметрировании пользуются цветной шкалой из окрашенных прозрачных пленок.

Все части прибора (рис.4) заключены в деревянный корпус размером 75 Х 125 Х 200 мм с двумя крышками - верхней откидной и внутренней с гнездом для стеклянного поглотительного прибора 2. На передней стенке корпуса имеются шесть смотровых отверстий 5, разделенных направляющими трубками длиной 20 мм и диаметром 9 мм. Расстояние между отверстиями 10 мм. На· задней стенке при бора вырезано окно размерами 25 Х 70 мм, в котором укреплено молочное стекло.

Стандартную шкалу 3 из окрашенных пленок целлофана, наклеенных на две стеклянные пластинки размерами 20 Х 120 мм, укрепляют на подъемной металлической рамке 1, разделенной тонкими перегородками на три части. Рамку 1 передвигают с помощью кремальерного устройства, винт 4 которого вынесен на боковую стенку прибора.

Стеклянные пластинки с сухими шкалами вдвигают в рамку по соответствующим пазам, укрепляют при помощи поворотного зажима. Для каждого определяемого вещества изготовляют свою шкалу сухих стандартов.
