Блокнот старшего офицера батареи наземной артиллерии

Дальность Д (в км.) определяется по карте как разность координаты Уа места выверки и координаты Ув нового района:

Д=Ув-Уа

Для учета поправки буссоли, ее записывают на специальную бирку, которая крепится на буссоли.

НОРМЫ ВЫРАБОТКИ ГРУНТА

ОДНИМ ЧЕЛОВЕКОМ В ЧАС В М3 (до 1,5 метра)

При выработке грунта с глубиной более 1,5 м нормы времени увеличиваются в 1,5-2раза.

РАСЧЕТ ИНЖЕНЕРНОГО ОБОРУДОВАНИЯ

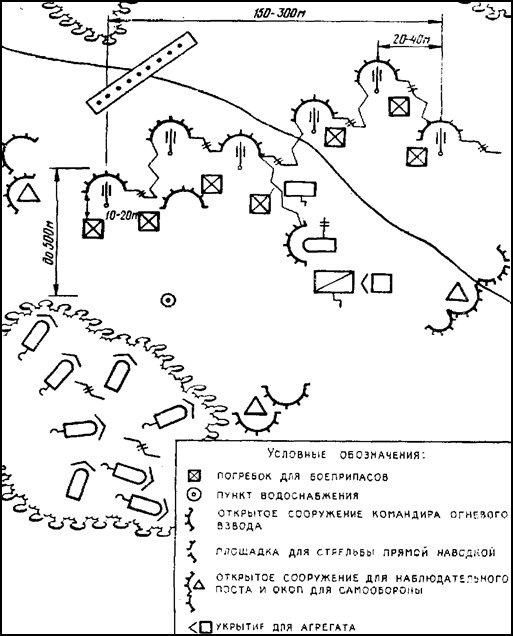

СХЕМА

инженерного оборудования ОП батареи буксируемых орудий

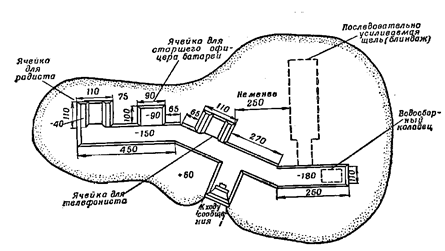

ОТКРЫТОЕ СООРУЖЕНИЕ

для пункта управления старшего офицера батареи

На устройство сооружения(без щели)требуется 7,5 м3

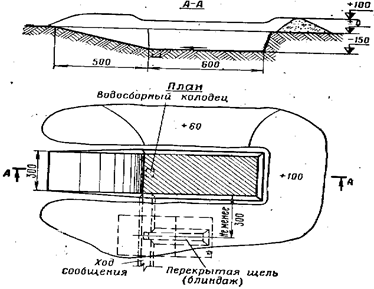

для машины старшего офицера батареи

Объем вынутого грунта 43 м3. На устройство окопа (без щели) требуется 52 чел.-часа

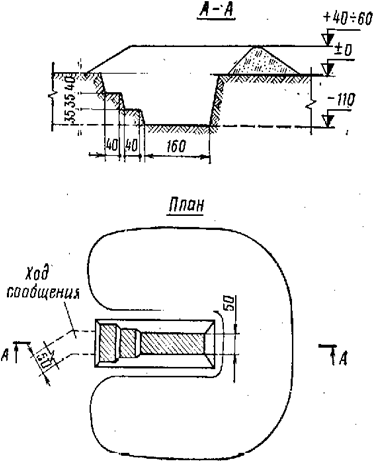

ОТКРЫТОЕ

сооружение для командира огневого взвода

Объем вынутого грунта 1,7 м3. На устройство сооружения требуется 1,6 чел.-час.

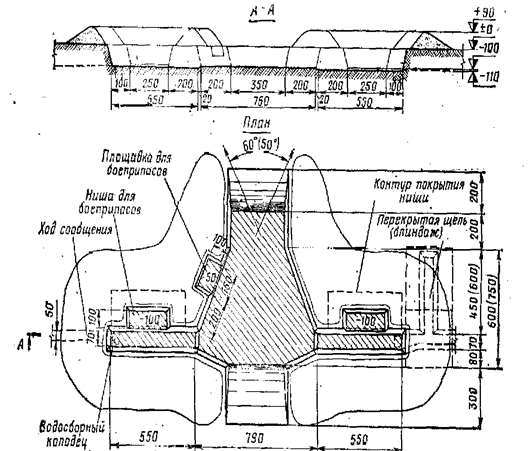

О К О П

для 152 мм пушки-гаубицы Д-20(изделия 2А36)

Объем вынутого грунта 65 (75)м3. На устройство окопа(без щели)требуется 82(95) чел.-часа

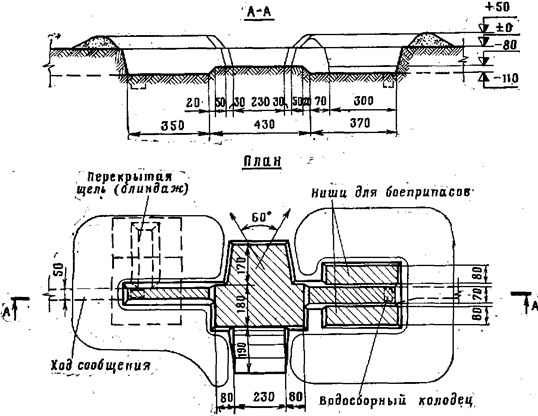

О К О П

для 122 мм гаубицы Д-30

Объем вынутого грунта 55м3. На устройство окопа(без щели)требуется 68 чел.-часа

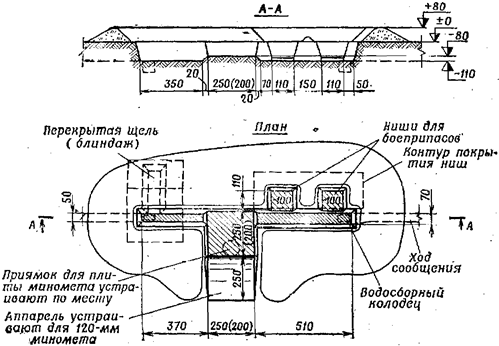

О К О П

для 120 мм (82 мм) миномета

Объем вынутого грунта 19(15)м3. На устройство окопа(без щели)требуется 24(18) чел.-часа

О К О П

для автоматического миномета

Объем вынутого грунта 23м3. На устройство окопа(без щели)требуется 30 чел.-часа

Для стрельбы с закрытой ОП окоп устраивается глубиной 90 см, а бруствер высотой 60 см.

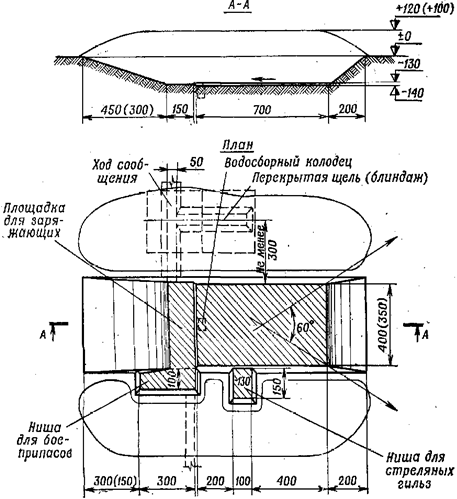

О К О П

Объем вынутого грунта 75(62) м3. На устройство окопа (без щели) с применение встроенного оборудования для самоокапывания гаубицы 2С3 требуется 1,5 маш.-час. и 12 чел.-час.
