Блокнот старшего офицера батареи наземной артиллерии

Затопленный участок местности с указанием ширины участка (500 м) и продолжительности

затопления (10 ч)

Прогнозируемая зона затопления местности при полном разрушения плотины с указанием направления и параметров волны активного затопления в створе: ширина (1 км), глубина (3 м), время добегания волны (13 ч), продолжительность затопления (6,5 ч), скорость распространения (2 м/с)

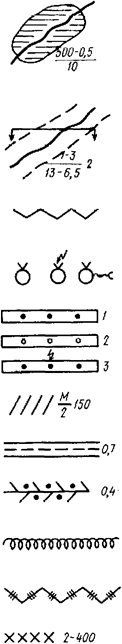

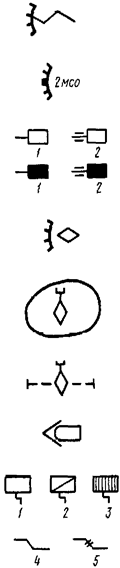

Эскарп (контрэскарп)

Фугасы: 1 - неуправляемый; 2 - управляемый по радио; 3 - управляемый по проводам

Минные поля (размеры - в масштабе карты): 1 - противотанковые; 2 - противопехотные; 3 - управляемые

Надолбы с указанием их вида (М - металлические, ЖБ - железобетонные), количество рядов (2) и протяженности (150 м)

Противотанковый ров с указанием протяженности (0,7 км)

Минированный завал с указанием протяженности (0,4 км)

Малозаметное заграждение (проволочная спираль, сеть на низких кольях, проволока внаброс). Для обозначения электризуемых заграждений ставится знак

Проволочное заграждение (количество штрихов - число рядов)

Участок заграждений из ежей с указанием количества рядов (2) и протяженности (400 м)

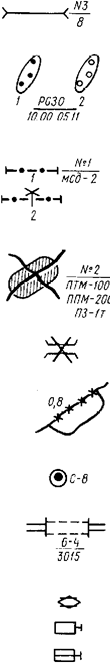

Проход в заграждении с указанием его номера и ширины (8 м)

Минные поля, установленные средствами дистанционного минирования, с указанием средства и времени установки: 1 - противотанковое; 2 - противопехотное

Рубеж минирования подвижного отряда заграждений: 1 - с указанием номера рубежа, принадлежности и номера ПОЗ; 2 - на вертолетах

Узел инженерных заграждений с указанием его номера, типа (ПТМ, ППМ) количества (100, 200) мин и массы подрывных зарядов (1 т)

Разрушенный мост, объект (синий цвет - противником, красный цвет - своими силами)

Разрушенный (неисправный) участок дороги с указанием его протяженности (0,8 км) и объезда

Пункт водоснабжения (С - скважина, р - родник, К - колодец) с указанием производительности (8 м3/ч)

Туннель с указанием его высоты (6 м), ширины (4 м) и длины (3015 м)

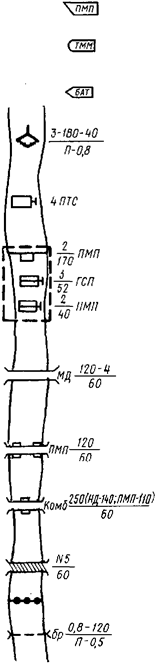

Танковый мостоукладчик

Гусеничный плавающий бронетранспортер

Гусеничный самоходный паром (паромно-мостовая машина

Понтонный парк (ПМП - понтонно-мостовой парк, ТПП - тяжелый понтонный парк)

Инженерная техника на колесной базе (ТММ - тяжелый механизированный мост, ПКТ - путепрокладчик)

Инженерная техника на гусеничной безе (БАТ - путепрокладчик)

Переправа танков под водой с указанием глубины (3 м), ширины водной преграды (180 м), ширины трассы (40 м), характера дня (П - песчаное, Т - твердое) и скорости течения (0,8 м/с)

Десантная переправа с указанием количества и типа переправочно-десантных средств

Участок форсирования с указанием вида переправы (ПМП - понтонно-мостовая; ГСП - гусеничный самоходный паром; ПММ - понтонно-мостовая машина), количество паромов и грузоподъемности

Мост на жестких опорах с указанием его длины (120 м), ширины (4 м), грузоподъемности (60 т) и вида (Н - низководный, В - высоководный, П - подводный, Д - деревянный, К - каменный, М - металлический, ЖБ - железобетонный

Мост на плавучих опорах с указанием типа и парка, длины моста (120 м) и грузоподъемности (60 т)

Ледяная переправа с указанием его общей длины (250 м), типа и длины составных частей (140 и 110 м), грузоподъемности (60 т)

Ледяная переправа с указанием ее номера и грузоподъемности (60 т)

Противоминные заграждения

Брод с указанием его глубины (0,8), длины (120 м), характер дна (П – песчаное), скорости течения (0,5 м/с)

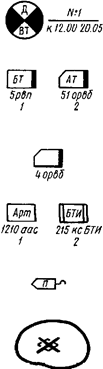

Сборный пункт поврежденных машин (ВТ - вооружения и техники) с указанием принадлежности (Д - дивизионный, П - полковой), номера и времени развертывания

1 - ремонтно-восстановительный полк, 2 – отд. ремонтно-восстановительный батальон

Отдельный ремонтно-восстановительный батальон дивизии

Склады вооружения и боеприпасов, военно-технического имущества армии (1) и корпуса (2) с указанием их наименования и предназначения

Ремонтно-эвакуационная группа на БТР

Район массового выхода вооружения и техники из строя с указанием наименования части, подразделения

Соединение (часть и подразделение) материального обеспечения

Часть сил и средств части, подразделения материального обеспечения

Склады: 1 - дивизии; 2 - Бригады; 3 - полка

Военные госпитали: 1 - полевой; 2 - опорный; 3 - стационарный (с указанием номера)

Санитарно-эпидемиологический отряд с указанием его номера

1 - медицинский отряд с указанием его номера; 2 - медицинский батальон

Медицинские пункты: 1 - бригады; 2 - полка; 3 - батальона

Полевой хлебозавод

Район массовой заправки техники горючим с указанием его принадлежности и времени развертывания заправочных средств

Пункты обслуживания на маршруте (Г - заправки горючим, П - продовольствием, Т - технической помощи, О - отдыха и обогрева)

Автомобильный санитарный: 1 - полк; 2 - батальон

Район массовых санитарных потерь с указанием количества раненых

Район проведения карантинных мероприятий

Район обсервации войск
